Fluke Calibration 908/909 주파수기준기

Fluke Calibration 908/909 주파수기준기

MODEL
908/909
브랜드
FLUKE CALIBRATION

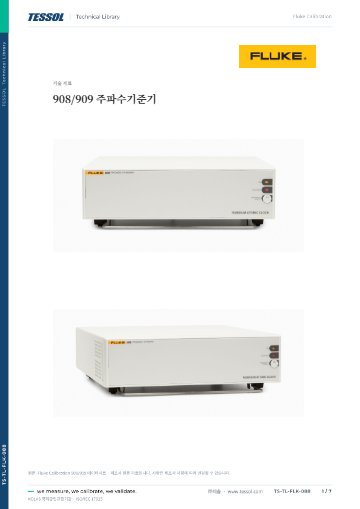

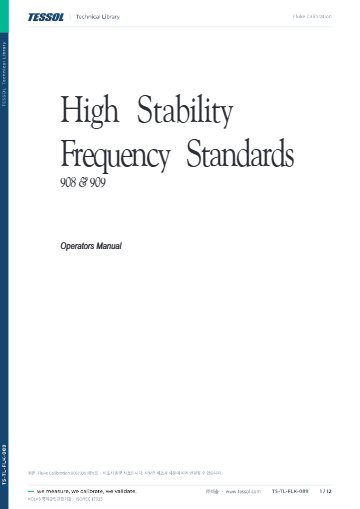

제품 자료
제품문의 구매하기

GPS 없이 부서마다 두는
10 MHz 주파수 기준기

Fluke Calibration 908/909 주파수 기준기

견적 받기

Fluke Calibration 국내 공식 대리점

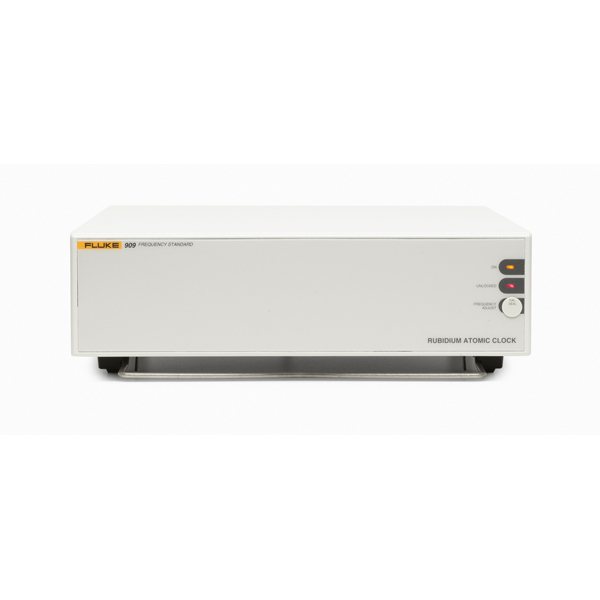

Fluke Calibration 908/909는 항온 SC-cut 수정발진기(908)와 루비듐 타임베이스(909)를 갖춘 벤치형 주파수 기준기(Frequency Reference)입니다. 10 MHz 정현파 5개와 5 MHz 1개를 출력해 카운터와 신호발생기에 시간축 기준을 공급합니다.

GPS 안테나가 필요 없는 자체 발진 방식이라, 부서나 건물마다 한 대씩 두면 중앙 분배 설비 없이도 독립된 기준을 확보할 수 있습니다. 908은 짧은 구간 안정도 5×10⁻¹²를, 909는 월간 에이징 5×10⁻¹¹과 5.4분 잠금 시간을 갖췄습니다. 이 기준기는 (주)테솔이 국내에 공식 공급합니다.

10 MHz × 5

기본 출력, 옵션 70으로 10개까지

최대 11대

다른 측정기·테스터에 기준 공급

5.4분

909 루비듐이 잠금까지 걸리는 시간

5×10⁻¹²

908 짧은 구간 안정도 (τ = 1 s · 10 s)

특징

908/909 자체 발진으로
확보하는 독립 기준

핵심 특징현장에서 달라지는 점
SC-cut 항온 수정발진기(908)리트레이스가 거의 없는 발진기라 전원을 껐다 켠 뒤에도 주파수가 원래 값 가까이 돌아와 점검 일정이 단순해집니다.
루비듐 타임베이스(909)월간 에이징이 낮아 교정 주기 사이에 기준 주파수가 벗어나는 폭이 줄어듭니다.
빠른 예열908은 10분, 909는 5.4분이면 사용할 수 있는 상태가 되므로 이동 후 재가동 대기 시간이 짧습니다.
출력 5개 기본, 옵션 70으로 10개카운터와 신호발생기 여러 대에 동시에 기준을 공급하므로 장비마다 개별 기준기를 둘 필요가 없습니다.
랙 설치 키트와 휴대 케이스교정실 랙에 고정하거나 출장 교정 때 들고 나가 같은 기준으로 비교할 수 있습니다.

안정도 선택

908과 909의 에이징과
짧은 구간 안정도

908과 909는 강점이 다릅니다. 908은 τ = 1 s와 10 s에서 앨런 분산이 5×10⁻¹²로 짧은 구간 변동이 작고, 909는 월간 에이징이 5×10⁻¹¹이어서 기준이 오랜 기간 유지됩니다. 카운터의 짧은 게이트 시간 측정이 많다면 908을, 교정 주기가 길어 기준이 오래 흔들리지 않아야 한다면 909를 선택하세요.

두 발진기의 에이징 차이

908의 에이징은 월 3×10⁻⁹, 연 2×10⁻⁸이고 909는 월 5×10⁻¹¹, 10년간 1×10⁻⁹입니다. 0 ~ +50 °C에서 온도에 따른 주파수 변화도 908이 2.5×10⁻⁹, 909가 3×10⁻¹⁰로 차이가 납니다. 야간에 에어컨이 꺼지는 설치 환경이라면 909가 기준을 더 안정적으로 유지합니다.

출력 분배

10 MHz 출력 구성과
장비 연결 계획

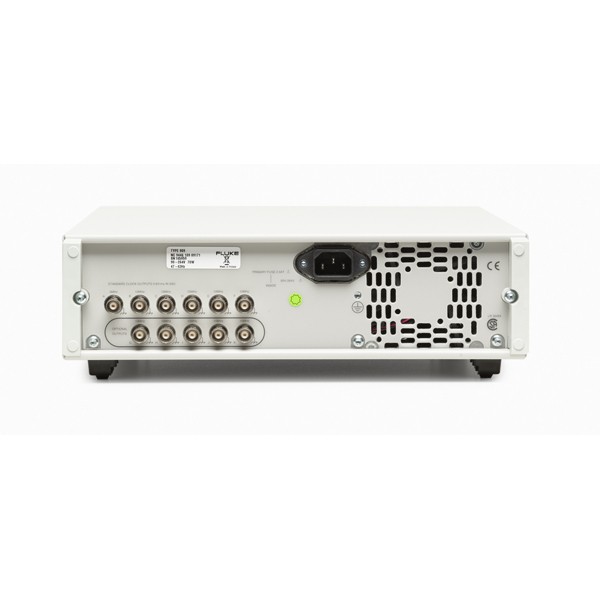

기본 출력은 10 MHz 정현파 5개와 5 MHz 1개이며, 모두 50 Ω 부하에서 0.6 V rms를 넘습니다. 한 대로 최대 11대의 측정기와 테스터에 기준을 공급할 수 있고, 연결 장비가 5대를 넘으면 옵션 70으로 10 MHz 출력 5개를 더해 10개까지 늘릴 수 있습니다. 먼저 연결할 카운터와 신호발생기의 외부 기준 입력이 10 MHz인지 5 MHz인지 정리하세요.

예열·교정 주기

예열 시간과
교정 주기 계획

908은 10분이면 최종값의 5×10⁻⁹ 이내에 들고, 909는 5.4분에 잠금 상태가 된 뒤 11분에 4×10⁻¹⁰ 이내가 됩니다. 두 모델은 GPS에 동기하지 않는 자체 발진 기준이므로 주기적으로 소급된 외부 기준과 비교해야 합니다. 비교 주기는 사용 환경과 요구 정확도에 맞춰 정하세요.

사양

908과 909
모델 비교 사양

항목908909
발진기항온 SC-cut 수정발진기루비듐 타임베이스
에이징 (월)3×10⁻⁹5×10⁻¹¹
에이징 (연 / 10년)2×10⁻⁸ (연)1×10⁻⁹ (10년간)
단기 안정도 (앨런 분산, τ = 1 s)5×10⁻¹²3×10⁻¹¹
단기 안정도 (앨런 분산, τ = 10 s)5×10⁻¹²1×10⁻¹¹
온도 안정도 (0 ~ +50 °C)2.5×10⁻⁹3×10⁻¹⁰
예열 (+25 °C)10분에 5×10⁻⁹ 이내5.4분에 동기, 11분에 4×10⁻¹⁰
표준 출력10 MHz 5개, 5 MHz 1개10 MHz 5개, 5 MHz 1개
옵션 70 출력10 MHz 10개, 5 MHz 1개10 MHz 10개, 5 MHz 1개
본체 부품번호908909
랙 설치 키트908-50909-50
휴대 케이스908-60909-60
10 MHz 출력 추가 (옵션 70)908-70, 5개 추가909-70, 5개 추가

시리즈 공통 사양

항목사양
출력 신호정현파, 50 Ω 부하에서 0.6 V rms 이상
908 온도 안정도 (20 ~ 26 °C)평균 4×10⁻¹⁰
908 소비 전력 (90 ~ 264 V, 47 ~ 63 Hz)예열 20 W 미만, 연속 7 W 미만
입력 전원90 ~ 264 V, 47 ~ 63 Hz
동작 온도0 ~ +50 °C
보관 온도-40 ~ +70 °C
안전EN 61010-1, CE 준수
EMIEN 55011 ISM group, class B, EN 50082-2, CE 준수
크기315 × 86 × 395 mm
중량순중량 4.8 kg, 운반 7.8 kg
교정 문서ISO/IEC 17025 인정 교정 성적서 포함

활용 분야

독립 주파수 기준이
필요한 교정 현장

  • 주파수 카운터 교정 — 카운터 외부 시간축 입력에 10 MHz를 연결해 내부 타임베이스를 비교합니다.
  • 신호발생기 교정 — 출력 주파수를 기준기에 맞춰 교정하고 합부를 기록합니다.
  • 자동 시험 시스템 — 시험기마다 안정된 기준 클록을 분배해 측정을 동기화합니다.
  • 부서·건물별 독립 기준 — GPS 안테나가 없는 실내에 한 대씩 두면 중앙 분배 설비가 필요 없습니다.

선택 가이드

안정도 조건으로 고르는
Fluke 주파수 기준기

이럴 때 (현장 조건·용량)권장 모델선택 이유
장기 에이징과 온도 안정도가 중요할 때909루비듐 타임베이스로 월간 에이징이 5×10⁻¹¹이어서 기준이 오래 유지됩니다.
짧은 구간 안정도(τ = 1 s·10 s)가 중요할 때908SC-cut 오븐 발진기로 앨런 분산이 5×10⁻¹²여서 짧은 게이트 측정에 적합합니다.
빠른 잠금이 필요하다면909잠금까지 5.4분이면 충분해 재가동 대기가 짧습니다.
GPS 안테나를 설치할 수 있고 소급 기록이 필요할 때Fluke Calibration 910/910R GPS 주파수 기준기GPS 신호로 연속 조정하고 오프셋을 24시간마다 기록합니다.

구성·옵션

옵션 70 출력 확장과
부속품

  • 기본 출력 — 10 MHz 정현파 5개와 5 MHz 정현파 1개(50 Ω, 0.6 V rms 이상)입니다.
  • 옵션 70 — 10 MHz 출력 5개를 추가해 10 MHz 10개와 5 MHz 1개로 구성합니다.
  • 랙 설치 키트(-50)와 휴대 케이스(-60) — 본체와 같은 번호 체계로 따로 주문합니다.

교정 연계

자체 발진 기준기는 주기적으로 외부 기준과 비교해야 소급성이 이어집니다. 908/909의 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 모델과 요구 정확도를 알려 주시면 확인해 안내해 드립니다.
