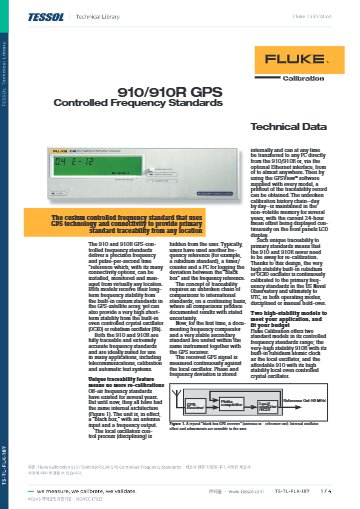

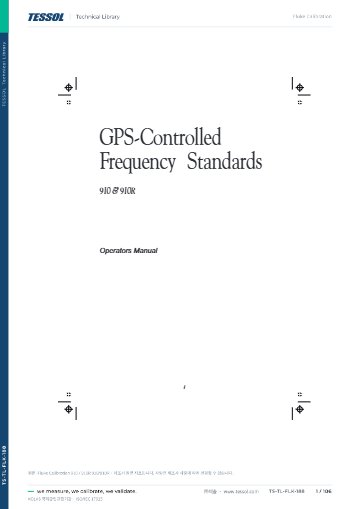

제품 자료
제품문의 구매하기

GPS 신호에 발진기를 맞추는
10 MHz 주파수 기준기

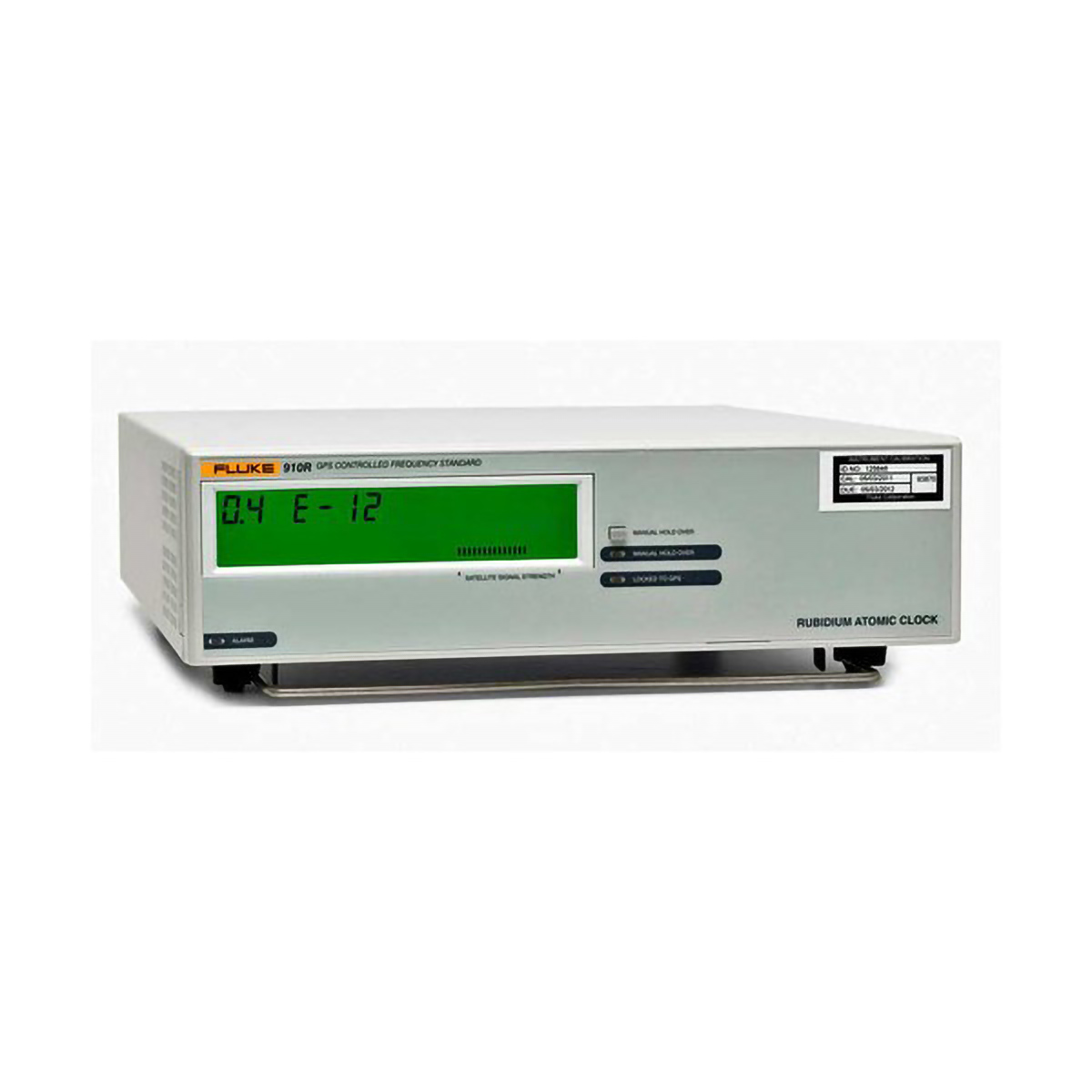

Fluke Calibration 910/910R GPS 주파수 기준기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 910/910R은 GPS 신호로 내장 발진기를 연속 조정해 10 MHz·5 MHz·1 pps 기준을 출력하는 GPS 주파수 기준기(GPSDO, GPS Disciplined Oscillator)입니다. 24시간 평균 오프셋 1×10⁻¹² 미만의 기준을 교정실과 시험 라인에 공급합니다.

GPS 잠금 상태의 정확도는 항온 수정발진기(OCXO)를 쓰는 910과 루비듐 발진기를 쓰는 910R이 같습니다. 두 모델의 차이는 GPS가 끊긴 뒤의 홀드오버 에이징에서 나타납니다. 24시간 평균 오프셋은 비휘발성 메모리에 2년치가 저장되어 소급 기록으로 남으며, 이 기준기는 (주)테솔이 국내에 공식 공급합니다.

<1×10⁻¹²

GPS 잠금 시 24시간 평균 오프셋

10 MHz × 5

기본 정현파 출력 5개와 5 MHz 1개

2년치

24시간 오프셋 이력의 비휘발성 저장

20분

+25 °C에서 GPS 잠금까지 예열

특징

910/910R의 GPS 연속 조정과
소급 기록

핵심 특징현장에서 달라지는 점
GPS 연속 조정(정밀 모드)내장 발진기가 GPS 신호에 계속 맞춰지므로, 주파수 카운터와 신호발생기의 시간축을 1차 표준에 소급되는 기준으로 교정할 수 있습니다.
24시간 오프셋 비휘발성 저장24시간마다 평균 오프셋이 장비 안에 남으므로, 교정 성적서에 붙일 소급 기록을 따로 계측하지 않고 확보합니다.
자동·수동 홀드오버GPS 신호가 끊기면 조정을 멈추고 기준을 유지합니다. 수동 키로 조정 중단을 걸 수 있어 안테나 작업 중 출력 변동을 막을 수 있습니다.
OCXO·루비듐 두 모델GPS 환경이 안정적이면 910, 신호 중단이 길어질 수 있으면 910R을 골라 요구 안정도에 맞는 발진기 비용으로 구성할 수 있습니다.
옵션 출력 확장10 MHz·2.048 MHz·13 MHz·펄스 출력을 옵션으로 더하면 통신 장비와 자동 시험 시스템에 한 대로 기준 입력을 공급할 수 있습니다.
이더넷 원격 모니터링(옵션 76)교정실 밖에서 잠금 상태와 오프셋 이력을 수집하므로 순회 점검 없이도 기준 상태를 감시할 수 있습니다.

안테나 계획

GPS 안테나와
설치 환경 계획

본체의 안테나 커넥터는 N형이며, 옵션 01은 활성 L1형 안테나(동작 -40 ~ +70 °C, 높이 81 mm)입니다. 옵션 02 안테나 케이블은 RG213 규격의 20 m, 50 m, 130 m 세 가지입니다. 20 m 케이블은 케이블 지연이 101 ns이고 1.6 GHz 신호를 약 8 dB 감쇠하므로, 건물 옥상이나 창가의 안테나 위치와 교정실 사이 거리를 먼저 측정해 케이블 길이를 정하세요.

GPS 신호 수신 위치에 맞춘 케이블 선정

GPS 수신기는 L1 C/A 신호를 8채널로 병렬 처리하므로, 하늘이 열린 위치에 안테나를 두면 예열 20분 안에 GPS에 잠겨 정밀 모드로 들어갑니다. 안테나와 본체 사이가 멀수록 감쇠가 커지므로 필요한 최소 길이의 케이블을 고르고, 설치 후에는 전면 GPS 고정 LED로 잠금 상태를 확인하세요.

발진기 선택

910과 910R의
발진기 선택

GPS에 잠겨 있는 동안은 두 모델 모두 24시간 평균 오프셋이 1×10⁻¹² 미만이고 100 s 앨런 편차도 같습니다. 따라서 선택 기준은 신호가 끊긴 홀드오버 구간입니다. 루비듐을 쓰는 910R은 24시간 에이징이 일반 2×10⁻¹² 미만, 월간 5×10⁻¹¹ 미만으로, OCXO 방식인 910의 3×10⁻¹⁰, 3×10⁻⁹보다 작습니다.

  • 소비 전력: 910은 예열 25 W 미만, 연속 12 W 미만이고 910R은 예열 75 W 미만, 연속 35 W 미만이므로 상시 가동 전력은 910이 낮습니다.
  • 무게: 910은 순중량 3.9 kg, 910R은 4.4 kg으로 랙이나 선반 하중 계획에서 큰 차이가 없습니다.
  • 위상 잡음: 1 Hz 오프셋 기준 910이 -100 dBc/Hz, 910R이 -80 dBc/Hz이므로 근접 위상 잡음이 중요한 시험에서는 사양표의 오프셋별 값을 비교하세요.

소급 기록

GPSView와
오프셋 소급 기록

정밀 모드에서 측정한 주파수 오프셋은 24시간마다 비휘발성 메모리에 저장되고, 조정 데이터도 같은 주기로 남습니다. Windows용 GPSView 소프트웨어로 동작 모드를 바꾸고 오프셋 이력에서 소급 교정 문서를 출력할 수 있으며, 설정 포트는 DB9 RS-232 단자입니다. 이더넷 옵션 76을 더하면 RJ45(10Base-T)로 원격 모니터링을 연결합니다.

사용 방법

910 · 910R GPS 주파수 기준기
GPSView 연결과 기록 내려받기

910과 910R은 DB9 RS-232 설정 포트로 PC와 연결하고, Windows용 GPSView 소프트웨어로 동작 모드를 바꾸며 24시간 주파수 오프셋 기록을 내려받습니다. 옵션 76을 더하면 RJ45 이더넷으로 LAN이나 인터넷에서 상태를 감시할 수 있습니다.

소프트웨어·도구하는 일
GPSView동작 모드(Disciplined · Hold-Over) 전환, 전면 잠금, 소급 교정 문서 출력
RS-232 설정 포트 (D-sub 9핀)DTE, 9600 bps, 데이터 8비트, 정지 1비트, 패리티 없음
이더넷 (옵션 76)RJ45 10Base-T로 장비와 GPS 상태 감시, 교정 데이터 수집
전면 LEDLocked to GPS, Alarm, Manual Hold-Over 상태 표시

처음 연결하는 순서

순서할 일
1안테나를 하늘이 열린 위치에 두고 안테나 케이블을 본체 N형 커넥터에 연결하세요.
2전원을 켜고 약 20분 뒤 전면 Locked to GPS LED로 잠금 상태를 확인합니다.
3RS-232 케이블로 D-sub 9핀 설정 포트와 PC를 연결하고 통신 설정을 9600 bps, 데이터 8비트, 정지 1비트, 패리티 없음으로 맞추세요.
4GPSView를 실행해 동작 모드를 확인하고 필요하면 Disciplined 또는 Hold-Over로 바꾸세요.
5GPSView로 저장된 24시간 주파수 오프셋을 내려받아 소급 교정 문서를 출력합니다.

오프셋 기록은 비휘발성 메모리에 2년치가 남으므로 2년에 한 번 내려받으면 소급 기록이 끊기지 않습니다. PC에서 원격으로 잠그면 화면에 REMOTE가 표시되고 전면 조작이 잠깁니다.

사양

910 OCXO와 910R 루비듐
모델 비교 사양

항목910910R
내부 발진기항온 수정발진기(OCXO)루비듐 원자시계
주파수 정확도 (GPS 동기, 24시간 평균)<1×10⁻¹²<1×10⁻¹²
단기 안정도 (앨런 편차, 100 s)<1×10⁻¹²<1×10⁻¹²
홀드오버 에이징 (24시간)<3×10⁻¹⁰<2×10⁻¹² (일반)
홀드오버 에이징 (월)<3×10⁻⁹<5×10⁻¹¹
홀드오버 온도 안정도 (0 ~ +50 °C)<2.5×10⁻⁹<3×10⁻¹⁰
홀드오버 온도 안정도 (23 °C ±3 °C)<4×10⁻¹⁰ (일반)<2×10⁻¹¹ (일반)
위상 잡음 1 Hz (평균)-100 dBc/Hz-80 dBc/Hz
위상 잡음 10 Hz (평균)-120 dBc/Hz-90 dBc/Hz
위상 잡음 100 Hz (평균)-130 dBc/Hz-130 dBc/Hz
위상 잡음 1 kHz (평균)-135 dBc/Hz-140 dBc/Hz
위상 잡음 10 kHz (평균)-135 dBc/Hz-140 dBc/Hz
위상 잡음 100 kHz (평균)-135 dBc/Hz-145 dBc/Hz
소비 전력 (예열 / 연속)<25 W / <12 W<75 W / <35 W
중량 (순중량 / 운반)3.9 kg / 6.9 kg4.4 kg / 7.4 kg

시리즈 공통 사양

항목사양
동작 모드정밀 모드, 홀드오버 모드
정밀 모드내장 발진기를 GPS 신호로 연속 조정, 주파수 오프셋을 24시간마다 비휘발성 메모리에 저장
홀드오버 모드발진기 조정 없음, GPS 신호가 없으면 자동 전환, 수동 홀드오버 키로도 선택
예열 (+25 °C)GPS 잠금까지 20분
표준 출력5 MHz 정현파 1개, 10 MHz 정현파 5개, 1 pps TTL 1개
10 MHz · 5 MHz 출력 (BNC)정현파, 50 Ω 부하에서 0.5 V rms
1 pps 출력TTL, 50 Ω 부하에서 low <0.4 V · high >2 V, 듀티비 약 20% (GPS 고정 시)
1 pps 지터UTC 또는 GPS 대비 60 ns rms 미만
다중 기준 출력 (옵션 71)정현파 10 · 5 · 1 · 0.1 MHz, 50 Ω 부하에서 >1 Vrms / 0.1 MHz 구형파 >3 Vp-p, 50 Ω 부하
2.048 MHz 출력 (옵션 72)5개 추가, 75 Ω 부하에서 ±1.2 V ±10% (G.703 규격 표 10 기준)
13 MHz 출력 (옵션 73)TTL 5개 추가, 50 Ω 부하에서 high 2.35 V · low 0 V, 상승 시간(10 ~ 90%) 2 ns, 지터 0.01 UI 미만
펄스 출력 (옵션 75)TTL, 50 Ω 부하에서 low <0.4 V · high >2 V, 0.5 Hz ~ 5 MHz, 기본 1 Hz, 듀티비 50%, 지터 500 ps rms 미만
통신 포트 (옵션 76)이더넷, RJ45, 10Base-T, 버퍼 RAM 1 kbit
설정 포트D-sub 9핀, RS-232
PC 연결 인터페이스RS-232, DTE, 9600 bps, 데이터 8비트, 정지 1비트, 패리티 없음
내부 데이터 저장24시간 주파수 오프셋과 조정 데이터 각 2년치, 비휘발성 메모리
전면 LEDGPS 고정(켜짐 정밀 모드 · 꺼짐 홀드오버), 알람, 수동 홀드오버
GPS 수신기L1 C/A, 8채널 병렬
GPS 안테나 커넥터N형
안테나 (옵션 01)활성 L1형, 동작 -40 ~ +70 °C, 높이 81 mm (커넥터 제외)
안테나 케이블 (옵션 02)RG213, 20 m · 50 m · 130 m, 20 m 기준 케이블 지연 101 ns, 1.6 GHz 감쇠 약 8 dB
전원100 ~ 240 V (±10%), 47 ~ 63 Hz
동작 온도0 °C ~ +50 °C
보관 온도-40 °C ~ +70 °C
냉각온도 제어식 팬
크기315 × 86 × 395 mm
안전EN 61010-1 + A1 (1992) + A2 (1995), CE 준수
기본 구성전 모델 10 MHz 5개 + 5 MHz 1개 출력, 조작자 설명서, 교정 인증서
액세서리 부품번호910-01 / 910R-01 GPS 안테나, 910-01/50 / 910R-01/50 안테나 설치 키트, 910-50 / 910R-50 랙 설치 키트, 910-60 / 910R-60 휴대 케이스
출력 옵션 부품번호910-70 / 910R-70 10 MHz 5개, 910-72 / 910R-72 2.048 MHz 5개, 910-73 / 910R-73 13 MHz 5개, 910-75 / 910R-75 펄스 출력 1개, 910-76 / 910R-76 이더넷
안테나 케이블 부품번호910R-02/20 (20 m), 910R-02/50 (50 m), 910R-02/130 (130 m)

활용 분야

GPS 소급 기준 주파수가
필요한 현장

  • 주파수 카운터 교정 — 카운터의 외부 시간축 입력에 10 MHz를 연결해 내부 타임베이스 오차를 비교합니다.
  • 신호발생기 교정 — 출력 주파수를 GPS 기준에 맞춰 교정하고 오프셋 이력을 성적서의 소급 근거로 첨부합니다.
  • 정보통신 장비 시험 — 1 pps와 2.048 MHz, 13 MHz 옵션 출력으로 동기 장비에 기준 입력을 공급합니다.
  • 자동 시험 시스템 — 기준 출력 여러 개를 시험기마다 나눠 같은 주파수 기준에서 측정을 동기화합니다.

선택 가이드

GPS 환경과 출력 수로 고르는
910/910R 구성

이럴 때 (현장 조건·용량)권장 모델선택 이유
GPS 신호가 안정적이고 상시 가동 전력을 줄이고 싶을 때910OCXO 방식이라 연속 소비 전력이 12 W 미만으로 낮습니다.
GPS 중단 구간의 드리프트를 더 작게 억제해야 할 때910R루비듐 발진기라 홀드오버 24시간 에이징이 2×10⁻¹² 미만입니다.
카운터와 신호발생기 여러 대에 같은 기준을 나눌 때옵션 70 추가10 MHz 출력 5개를 더해 기본 5개와 함께 10개로 나눠 쓸 수 있습니다.
GPS 안테나를 설치할 수 없는 실내 교정실일 때Fluke Calibration 908/909 주파수 기준기GPS 없이 자체 발진하는 벤치형 기준기라 안테나 설치가 필요 없습니다.

구성·옵션

910/910R 옵션 출력과
안테나 구성

  • 옵션 70 — 10 MHz 정현파 출력 5개를 추가합니다.
  • 옵션 71 — 10·5·1·0.1 MHz 정현파와 0.1 MHz 구형파를 출력합니다.
  • 옵션 72 · 73 — 2.048 MHz와 13 MHz 출력을 각각 5개 추가합니다.
  • 옵션 75 · 76 — 펄스 출력 1개와 이더넷 인터페이스를 추가합니다.
  • 옵션 01 · 02 — 활성 L1 안테나와 RG213 안테나 케이블(20 m, 50 m, 130 m)입니다.
  • 랙 설치 키트(-50), 휴대 케이스(-60), 안테나 설치 키트(-01/50)를 별매로 구성합니다.

교정 연계

기준기 자체의 출력도 주기적으로 소급성을 점검해야 교정 성적서의 근거가 유지됩니다. 910/910R의 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인한 뒤 안내해 드립니다.
