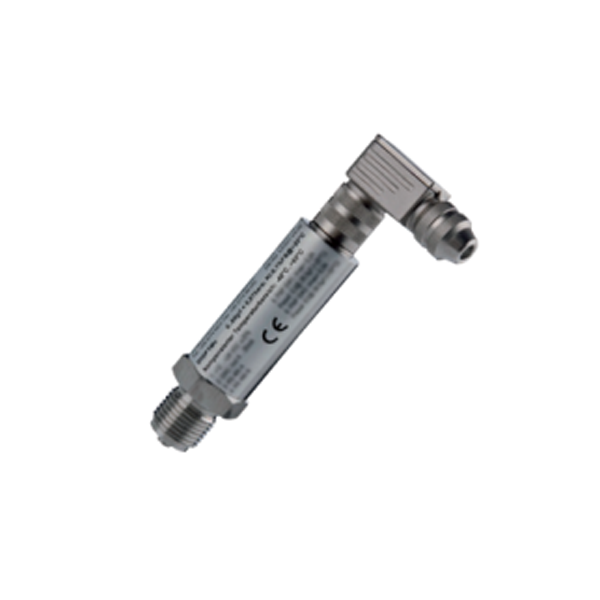

Leyro IKA 68 정밀 압력 전송기

견적 받기

Leyro 국내 정식 공급 파트너

Leyro IKA 68은 압력과 온도 신호를 내부 마이크로프로세서로 함께 처리해 2선식 4 ~ 20 mA와 RS-485로 출력하는 정밀 압력 전송기(Pressure Transmitter)입니다. 스팬 4 ~ 100 bar의 기체·액체 압력을 화면 없이 제어 설비에 전달합니다.

별도 온도 센서의 신호를 보상에 반영하므로 정격 온도 범위 전체에서 정확도 ≤ 0.08 %를 유지하고, 응답은 초당 200회입니다. 화면 없이 설치해 두는 고정형 전송기인 IKA 68은 (주)테솔이 국내에 공식 공급합니다.

4 ~ 20 mA

2선식 아날로그 출력

≤ 0.08 %

정격 온도 범위 기준 정확도

4 ~ 100 bar

스팬 범위

200회/초

샘플링 응답 속도

특징

출력과 안정도를
함께 갖춘 구조

핵심 특징현장에서 달라지는 점
2선식 4 ~ 20 mA전원과 신호를 두 가닥 선으로 처리하므로 기존 4 ~ 20 mA 입력 모듈에 배선만 연결해 도입합니다.
RS-485 통신압력값을 디지털로 전송해 아날로그 변환 오차 없이 제어 장비에 전달합니다.
압력·온도 신호 처리별도 온도 센서 신호로 보상하므로 주변 온도가 달라져도 정확도가 유지됩니다.
장기 안정도 ≤ 0.05 % FS/년기준 조건에서 연간 변동이 작아 교정 주기를 길게 계획합니다.
기체·액체 겸용매체별로 센서를 따로 구매하지 않고 하나의 모델 계열로 대응합니다.
IP67 보호먼지와 물이 많은 설비 환경에서 커넥터 방향을 조정해 설치합니다.

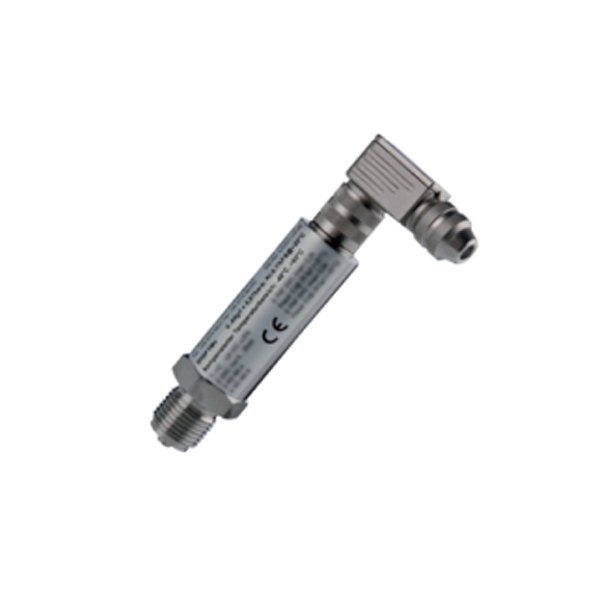

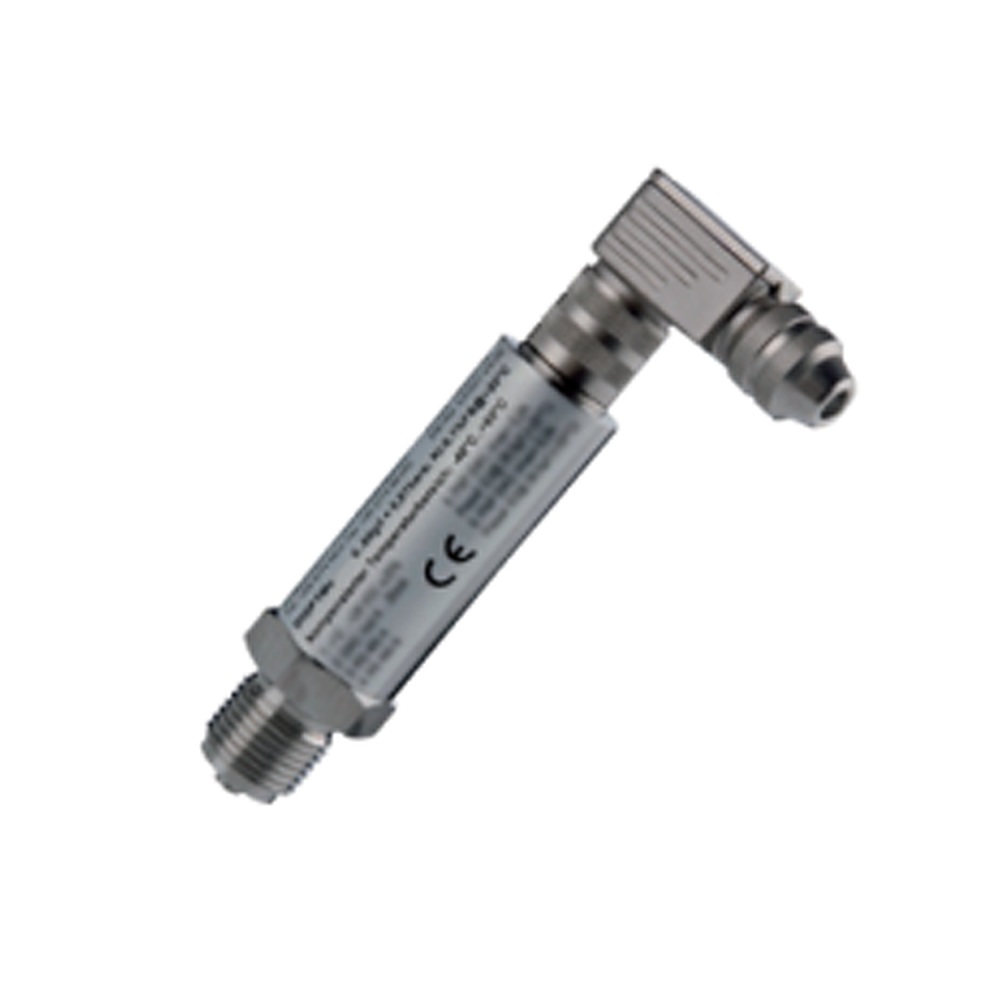

LEYRO INSTRUMENTS IKA68 - 압력 연결부와 커넥터가 있는 소형 압력 전송기
압력 연결부와 커넥터가 있는 소형 압력 전송기

배선과 출력

루프 부하와
스위치 출력 계산

전원은 +12 ~ +24 V dc(±25 %)이고 역극성 보호를 갖췄으며, 24 V dc에서 루프 부하는 최대 680 Ω입니다. 입력 장비의 부하 저항이 이 범위를 넘으면 4 ~ 20 mA 신호가 포화되므로 배선 전에 먼저 확인하세요.

PNP 스위치 출력 2개(0.2 A)를 옵션으로 지정하면 스위칭 기능, 스위치 점, 히스테리시스를 주문 시 설정해 출고합니다. 이 경우 전기 연결이 4핀에서 6핀 앵글 플러그로 바뀝니다.

앵글 플러그 방향과 배선

M16×0.75 4핀 앵글 플러그는 금속 차폐형이라 노이즈가 많은 설비에서도 4 ~ 20 mA 신호를 안정적으로 전달합니다. 케이블을 배관 방향과 반대쪽으로 빼도록 플러그를 조립하면 물방울이 접속부로 흘러드는 경로를 줄입니다.

사양

4 ~ 100 bar 스팬
정밀 전송 사양

항목사양
측정 대상액체와 기체의 게이지압 또는 절대압
스팬4 ~ 100 bar, 게이지 또는 절대 (예: -1 ~ 3 bar, 0 ~ 6 bar 절대, 0 ~ 100 bar) · 4 bar 미만 스팬은 요청 시
정확도정격 온도 범위에서 ≤ 0.08 % (비직선성 · 히스테리시스 · 비반복성 포함) · 고정밀형 ≤ 0.05 % 요청 시
장기 안정도≤ 0.05 % FS/년 (기준 조건)
기준 온도+20 °C (+68 °F)
정격 온도-20 ~ +60 °C (-4 ~ +140 °F)
보관 온도-40 ~ +85 °C (-40 ~ +185 °F)
출력2선식 4 ~ 20 mA · RS-485
스위치 출력 (옵션)PNP 2개, 0.2 A, NC · NO · 윈도 · 반전 윈도 기능 선택, 프로그래밍 · 단락 보호 · 전압 강하 ≤ 2 V (0.2 A)
전원+12 ~ +24 V dc (±25 %), 역극성 보호
루프 부하24 V dc에서 최대 680 Ω
응답초당 200회 샘플링
공정 연결G ½ B (½ in BSP), 1.4571 (316Ti) 연결부를 측정 셀에 기밀 용접, 누설률 10⁻⁹ mbar·l/s 미만
측정 셀 · 다이어프램압저항 셀 · 다이어프램 1.4435 (316L)
케이스1.4571 (316Ti)
보호 등급IP67 (선택: 1.5 m 케이블의 IP68 케이블 헤드)
전기 연결M16×0.75 4핀 금속 차폐 앵글 플러그 (스위치 출력 시 6핀)
설치 자세제한 없음
무게0.3 kg
외형 치수길이 L 134 mm · 육각 SW 27 mm · 나사 G ½
EMC 규격IEC 61326-1:2006 · EN 61326-2-3:2006 · NE 21:2007 · GL VI part 7, chapter 2:2003
EMC 내성 수준ESD 8 kV · 방사 전계 10 V/m · EFT ±4 kV · 서지 ±1 kV · 전도 10 V
부속품USB/RS-485 접속 박스와 PC 소프트웨어(스위칭, 오프셋, 저역 통과 필터, 버스 주소, 전류 출력, 디지털 표시 설정)
교정 성적서ENAC 교정 성적서 (ISO 17025) 선택
요청 시 사양다른 공정 연결, 4 bar 미만 스팬, 고정밀형, 다른 온도 범위

활용 분야

화면 없이 상시
전송하는 현장

  • 실험실 — 압력값을 디지털로 받아 실험 데이터에 기록합니다.
  • 교정 서비스 — 기준 압력을 정밀하게 측정하는 교정 설비에 장착합니다.
  • 풍동 시험 — 초당 200회 응답으로 빠르게 변하는 압력을 기록합니다.
  • 수문·기상 관측 — 물과 공기의 압력을 장기간 관측합니다.
  • 산업 설비 — RS-485 통신으로 제어 장비에 압력값을 전송합니다.

선택 가이드

출력과 설치 방식별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
제어 장비에 4 ~ 20 mA나 RS-485로 보낼 때Leyro IKA 68화면 없는 고정 설치형 전송기입니다.
현장에서 들고 다니며 읽을 때Ralston LC20블루투스와 USB 기록을 지원하는 휴대형 게이지입니다.
압력 교정과 PSV 시험이 필요할 때Ralston FieldLab디지털 압력 교정기와 PSV 시험기 구성입니다.

구성·옵션

출력과 연결
구성

  • 출력 — 2선식 4 ~ 20 mA, RS-485.
  • 스위치 출력 — PNP 2개 옵션(0.2 A, 프로그래밍).
  • 스팬 — 4 ~ 100 bar, 4 bar 미만은 요청 시.
  • 정확도 — ≤ 0.08 %, 고정밀형 ≤ 0.05 % 요청 시.
  • 전기 연결 — M16×0.75 4핀 앵글 플러그(스위치 출력 시 6핀).
  • 공정 연결 — G ½ B.
