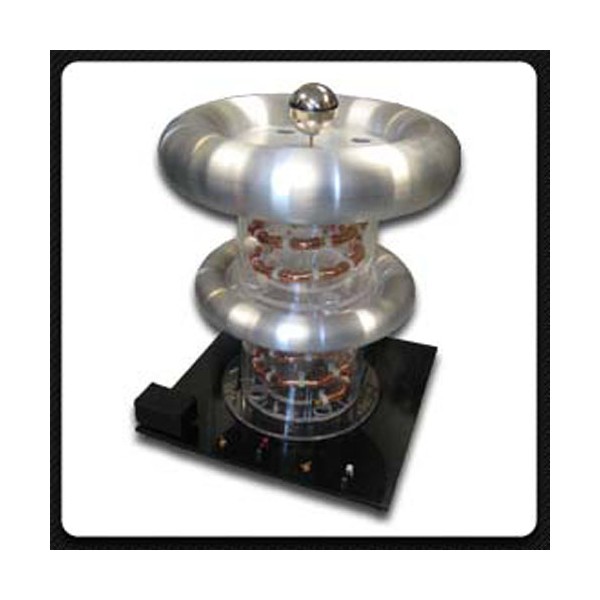

Ohm-Labs HVS 시리즈 고전압 분할기

MODEL: HVS Series High Voltage divider
브랜드: OHM-LABS

제품문의 구매하기

유닛을 더해 150 kV까지
넓혀 쓰는 고전압 분할기

Ohm-Labs HVS 고전압 표준 분할기

견적 받기

Ohm-Labs 국내 정식 공급 파트너

Ohm-Labs HVS는 50 kV dc 기본 유닛에 HVS-A 유닛을 더해 100 kV와 150 kV dc까지 넓히는 모듈형 가드 고전압 표준 분할기(Guarded HV Divider)로, dc 비율 정확도 0.01 % 미만과 ac 0.1 % 미만을 유지하며 kV 계기와 프로브 교정의 기준이 됩니다.

가드 구조가 저항마다 해당 전위로 차폐해 누설 오차를 줄이고, 별도 10 kΩ 출력이 시험 중 전압을 감시합니다. 기본 유닛과 추가 유닛이 분해되는 구조라 시험실 사이를 옮기기 쉬우며, 이 표준기는 (주)테솔이 국내에 공식 공급합니다.

150 kV dc

HVS-150 최대 전압

0.1 % 미만

ac 비율 정확도

50 MΩ

기본 유닛 저항 스택

10 kΩ

분리 가능한 저항 표준

특징

가드 구조와
모듈 확장

핵심 특징	현장에서 달라지는 점
가드 구조	저항마다 같은 전위로 차폐해 누설 오차를 줄이므로, 습도가 높은 날에도 비율이 흔들릴 요인이 줄어듭니다.
모듈형 확장	처음에는 기본 유닛으로 시작하고 시험 전압이 올라갈 때 추가 유닛을 더하므로 초기 구매 범위를 넘는 전압 요구에도 대응합니다.
전압 감시 출력	가드가 만드는 보조 분할기의 별도 10 kΩ 출력으로 시험 중 전압을 감시해 인가 상태를 놓치지 않습니다.
분리형 10 kΩ 표준	저전압 구간의 표준을 떼어 따로 교정하거나 다른 표준으로 교환해 분압비를 바꿀 수 있습니다.
분해 운반	토로이드, 고전압 섹션, 받침, 저항 표준을 나누어 옮기므로 별도 운반 컨테이너가 필요 없습니다.
아크릴 외함	고전압 저항을 아크릴 튜브에 넣어 먼지와 오염이 저항 표면에 닿는 것을 막습니다.

구성 계획

유닛 조합으로
정하는 전압 범위

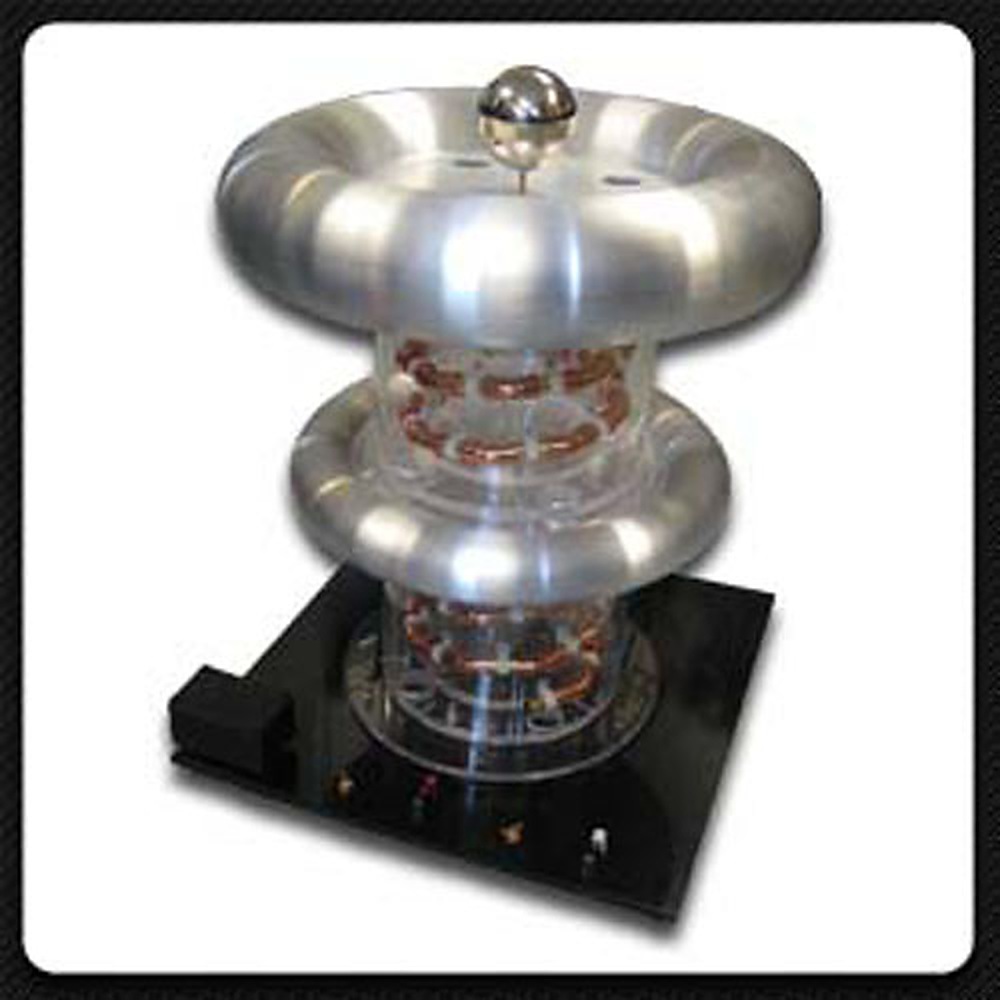

기본 HVS는 50 MΩ 스택 1개, 10 kΩ 저항 표준, 상부 토로이드로 이루어지고, HVS-A는 50 MΩ 스택 1개와 중간 토로이드를 더합니다. HVS-100은 HVS에 HVS-A 1개, HVS-150은 HVS-A 2개를 쌓은 구성이며 유닛이 늘 때마다 저항이 50 MΩ씩 커집니다.

교류 정격은 dc보다 낮게 정해져 있어 HVS와 HVS-A는 35 kV, HVS-100은 70 kV, HVS-150은 100 kV입니다. 교류 전압계를 교정하는 시험실은 dc 정격이 아니라 ac 정격으로 구성을 정해야 합니다.

저전압 구간

10 kΩ 표준과
가드 출력 활용

분리형 저전압 표준과 감시 출력

10 kΩ 저항 표준은 본체에서 분리해 별도로 교정하거나 다른 표준으로 교환할 수 있어 분압비를 바꿀 때 고전압 섹션을 건드리지 않습니다. 표준을 빼면 HVS를 고전압 저항으로도 사용할 수 있습니다. 가드의 공칭 500 MΩ 구조는 보조 분할기를 이루고 별도 10 kΩ 출력으로 시험 전압을 감시합니다.

교정 관리

기준기의 교정 이력과
소급 관리

150 kV dc와 100 kV ac rms까지 ISO 17025 인정 교정성적서가 함께 들어오며, 이후 교정 주기는 사용 빈도와 비율 이력을 비교해 정합니다. 교정 방법과 일정은 (주)테솔이 KOLAS 인정 범위 안에서 안내해 드립니다.

사양

HVS 4개 구성
비교 사양

항목	HVS	HVS-A (추가 유닛)	HVS-100	HVS-150
최대 전압 (dc)	50 kV	50 kV	100 kV	150 kV
최대 전압 (ac)	35 kV	35 kV	70 kV	100 kV
저항	50 MΩ	50 MΩ	100 MΩ	150 MΩ
공칭 비율	5,000:1	해당 없음 (추가 유닛)	10,000:1	15,000:1
구성	50 MΩ 스택 1개 + 10 kΩ 저항 표준 + 상부 토로이드	50 MΩ 스택 1개 + 중간 토로이드	HVS + HVS-A 1개	HVS + HVS-A 2개

시리즈 공통 사양

항목	사양
비율 정확도	dc 0.01 % 미만, ac 0.1 % 미만 (측정 비율 평균에서의 최대 편차)
분할기 구조	정밀 매칭 저항을 쓴 변형 Park 분할기, 가드 구조
가드	공칭 500 MΩ, 각 저항을 해당 전위로 차폐하고 별도 10 kΩ 출력의 보조 분할기를 구성
저전압 구간	10 kΩ 표준 분리 가능(별도 교정 또는 교환으로 다른 분압비 구성), 분리하면 고전압 저항으로 사용
외함 · 냉각	고전압 저항은 아크릴 튜브 내장(먼지·오염 보호), 저전압부 팬이 상부로 배기
교정성적서	ISO 17025 인정 교정 포함 (150 kV dc · 100 kV ac rms까지)
사용 환경	23 ± 5 °C, 10~70 %RH
보관 환경	0~50 °C, 5~95 %RH
크기 · 무게	HVS 60 × 60 × 35 cm, 14 kg · HVS-A 50 × 50 × 30 cm, 8 kg
운반	토로이드, 고전압 섹션, 받침, 저항 표준 분해 운반 (별도 운반 컨테이너 불필요)

활용 분야

단계별 전압 확장이
필요한 현장

고전압 계기 교정 — kV 미터와 고전압 측정기의 지시값을 표준 분압비로 확인합니다.
고전압 프로브 교정 — 프로브의 분압비를 표준과 대조합니다.
연구소 dc · ac 시험 — 두 방식의 전압을 한 분할기로 측정합니다.
시험 설비의 기준 분할 — 시험 전압이 올라갈 때 유닛을 더해 같은 체계로 범위를 넓힙니다.

선택 가이드

필요 전압별
권장 구성

이럴 때 (현장 조건)	권장 모델	선택 이유
50 kV 이하 dc · 35 kV ac를 교정할 때	HVS	기본 유닛 하나로 10 kΩ 표준과 상부 토로이드가 모두 갖춰집니다.
100 kV dc · 70 kV ac까지 필요할 때	HVS-100	HVS-A 1개를 더해 저항 100 MΩ, 공칭 비율 10,000:1이 됩니다.
150 kV dc · 100 kV ac까지 필요할 때	HVS-150	HVS-A 2개를 쌓아 저항 150 MΩ, 공칭 비율 15,000:1이 됩니다.
30 kV 이하를 휴대하며 교정할 때	KV-30A	6 kg 휴대형으로 두 개의 dc 비율을 한 상자에 담았습니다.
10 kV dc 이하를 소형으로 확인할 때	KVVB	340 g 손바닥 크기의 dc 전용 분할기입니다.

구성·옵션

추가 유닛과
저전압 표준

HVS-A 추가 유닛 — 50 MΩ 스택 1개와 중간 토로이드로 이루어지며 쌓을 때마다 50 kV dc를 더합니다.
10 kΩ 저항 표준 — 기본 유닛에 포함되어 있으며 분리해 별도 교정하거나 다른 표준으로 교환할 수 있습니다.
ISO 17025 인정 교정성적서 — 150 kV dc · 100 kV ac rms까지 구성에 포함됩니다.

HVS와 함께 보는
고전압 분할기

HVS를 처음에는 50 kV만 구매하고 나중에 전압을 늘릴 수 있습니까?
네, 기본 HVS에 HVS-A를 더하는 방식이라 필요할 때 100 kV와 150 kV dc로 확장할 수 있습니다. 확장 후에는 저항과 공칭 비율이 달라지므로 교정 범위도 새 구성으로 확인하세요.
HVS로 교류 전압 계기도 교정할 수 있습니까?
네, ac 비율 정확도는 0.1 % 미만이며 150 kV dc와 100 kV ac rms까지 교정성적서가 함께 들어옵니다. 교류 정격은 dc보다 낮으므로 구성별 ac 정격을 기준으로 선택하세요.
HVS의 10 kΩ 표준을 따로 교정할 수 있습니까?
네, 저전압 구간의 10 kΩ 표준은 본체에서 분리해 단독으로 교정할 수 있습니다. 다른 표준으로 교환하면 분압비가 바뀌고, 표준을 빼면 고전압 저항으로도 사용합니다.
HVS를 분해해서 운반할 때 특별한 컨테이너가 필요합니까?
필요하지 않습니다. 토로이드, 고전압 섹션, 받침, 저항 표준이 분해되며 운반 중 충격에도 견디도록 보강된 구조입니다.
