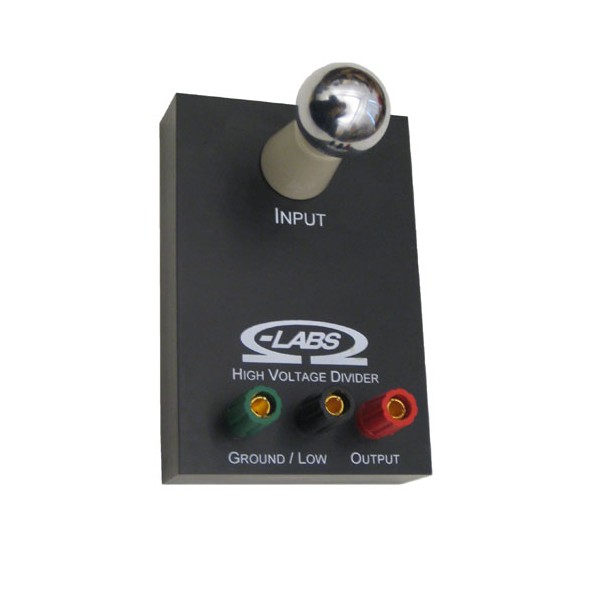

Ohm-Labs KVVB시리즈 소형 고전압 분할기

MODEL: KVVB Series Compact Divider
브랜드: OHM-LABS

제품문의 구매하기

10 kV dc를 분압해
계기를 교정하는 소형 분할기

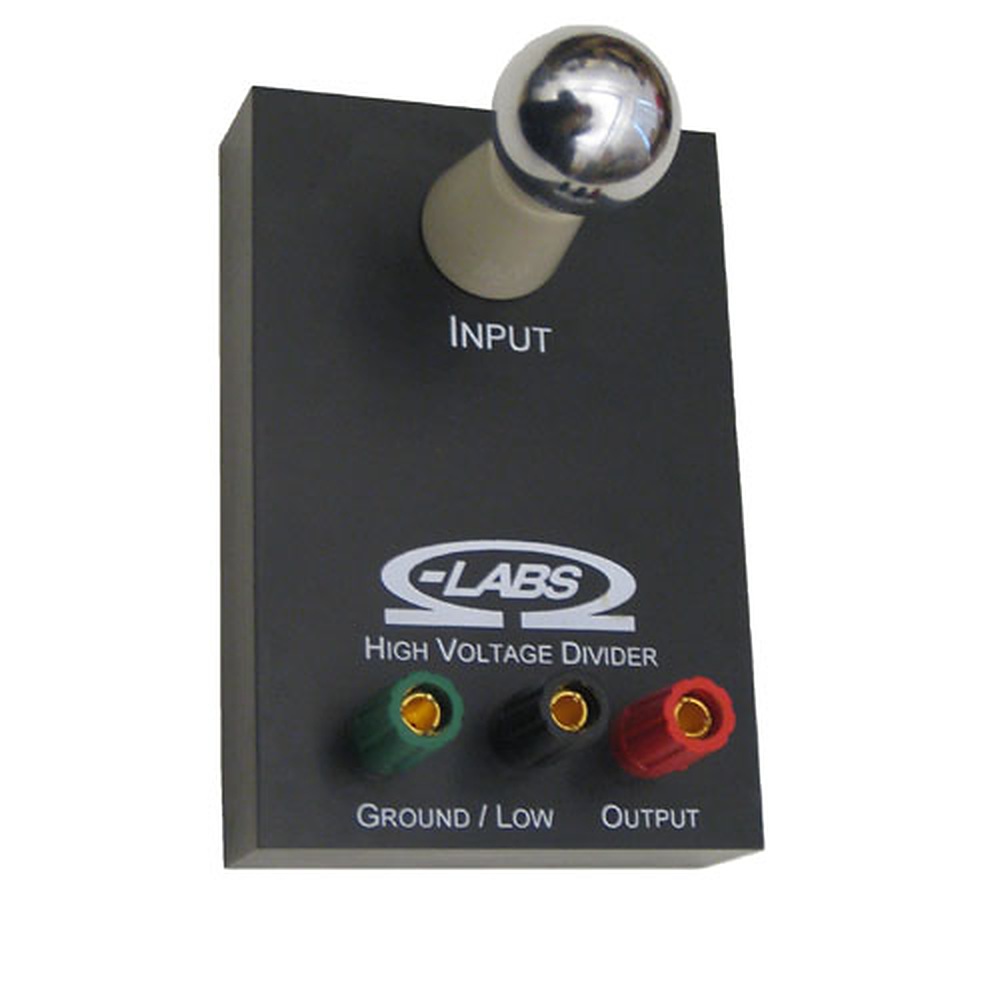

Ohm-Labs KVVB 소형 정밀 고전압 분할기

견적 받기

Ohm-Labs 국내 정식 공급 파트너

Ohm-Labs KVVB는 10,000 V dc 입력을 1 V 또는 10 V로 분압하는 340 g급 소형 정밀 고전압 분할기(10 kV dc Divider)로, 0–100 % 전압 구간의 비율 정확도 0.01 %를 유지하며 kV 계기와 절연 시험기를 교정합니다.

0.01 % 정확도는 교정 불확도와 18~30 °C 동작 조건, 12개월 예상 안정도를 모두 포함한 값이라 별도 불확도 항목을 더 얹지 않고 읽을 수 있습니다. dc 전용이므로 교류 교정은 KV-30A가 맡으며, 이 소형 분할기는 (주)테솔이 국내에 공식 공급합니다.

10,000 V

dc 입력

1 V · 10 V

표준 모델 출력

5 ppm/°C 미만

저항 온도 계수

340 g

본체 무게

특징

작은 케이스에
담은 정확도

핵심 특징	현장에서 달라지는 점
0.01 % 비율 정확도	교정 불확도가 값에 이미 들어 있어 교정 전압계의 지시 오차를 판정할 때 분할기 불확도를 따로 합산하지 않아도 됩니다.
조건 포함 사양	18~30 °C 동작과 12개월 예상 안정도까지 포함한 정확도라 1년 주기 교정에서 안정도를 다시 계산할 필요가 없습니다.
저열기전력 출력 단자	출력 단자가 열기전력을 줄여 1 V 출력 측정의 오프셋 오차를 낮춥니다.
코로나 방지 볼	입력 쪽 코로나 방지 볼이 방전 소음과 누설 경로를 줄여 높은 전압에서도 비율을 안정시킵니다.
수지 봉지 저항	정밀 저항을 실리콘 수지로 감싸 습기와 외부 접촉으로 인한 값 변동을 막습니다.
모서리 고정 구멍	외함 네 모서리의 고정 구멍으로 벤치나 랙 위치에 단단히 고정할 수 있습니다.
맞춤 입력 · 출력	A kV 입력과 B V 출력을 맞춤 주문하면 기존 시험 체계에 맞춘 분압비를 얻습니다.

모델 선택

출력 전압과
출력 임피던스

KVVB-10-1은 10,000 V 입력에 1 V 출력과 5 kΩ 출력 임피던스, KVVB-10-10은 같은 입력에 10 V 출력과 50 kΩ 출력 임피던스를 갖습니다. 전압계 입력 임피던스가 출력 임피던스에 비해 충분히 높아야 부하 오차가 작으므로, 1 V 모델은 5 kΩ에 걸리는 전압계 부하를 먼저 확인하세요.

입력 결선

입력 케이블 정격과
설치 방법

60 cm 입력 케이블과 고정 방법

입력 케이블은 길이 60 cm에 30 kV 정격이므로 고전압 전원과 분할기의 거리를 케이블 길이 안으로 잡아야 합니다. 외함 네 모서리의 고정 구멍으로 벤치에 체결하면 케이블 장력 때문에 본체가 움직이는 일을 막습니다.

교정 관리

분할기의 교정 주기와
보증

전 전압 구간의 ISO 17025 인정 교정성적서가 포함되며 보증 기간은 2년입니다. 12개월 안정도가 정확도에 반영되어 있으므로 재교정은 1년 주기가 기준입니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

사양

10 kV 모델별
비교 사양

항목	KVVB-10-1	KVVB-10-10	KVVB-A-B (맞춤)
입력	10,000 V dc	10,000 V dc	A kV (맞춤)
출력	1 V	10 V	B V (맞춤)
출력 임피던스	5 kΩ	50 kΩ	주문 사양

시리즈 공통 사양

항목	사양
비율 정확도	0.01 % (0–100 % 전압, 교정 불확도, 18~30 °C 동작, 12개월 예상 안정도 포함)
저항 (표준 모델)	공칭 5000 Ω/V, 총 50 MΩ
저항 온도 계수	5 ppm/°C 미만
구조	실리콘 수지로 감싼 정밀 저항, 다이알릴 프탈레이트 외함, 입력 코로나 방지 볼, 저열기전력 출력 바인딩 포스트, 네 모서리 고정 구멍
입력 케이블	60 cm, 30 kV 정격
사용 전압 형식	dc 전용
케이스 크기	11.4 × 7.6 × 2.5 cm
높이 (포스트·코로나 볼 포함)	7 cm
무게	340 g
교정성적서 · 보증	ISO 17025 인정 소급 교정 포함 (전 전압 구간), 2년 보증

활용 분야

소형 10 kV dc
기준 확인

고전압 계기 교정 — kV 미터의 dc 지시값을 소형 분할기 출력과 비교합니다.
절연·내전압 시험기 점검 — dc 시험 전압을 분압비로 환산해 확인합니다.
고전압 프로브 교정 — 소형 분할기로 프로브 분압비를 대조합니다.
연구실 벤치 측정 — 30 kV급 분할기를 두기 어려운 좁은 공간에서 10 kV dc를 확인합니다.

선택 가이드

필요 조건별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
10 kV dc 이하를 작은 크기로 확인할 때	KVVB	본체 340 g에 비율 정확도 0.01 %를 유지합니다.
교류 전압 계기를 함께 교정할 때	KV-30A	20 kV ac까지 ac 비율 1,000:1을 갖춥니다.
30 kV dc까지 휴대하며 교정할 때	KV-30A	dc 비율 두 가지로 범위가 다른 계기를 한 상자에서 다룹니다.
150 kV dc까지 필요할 때	HVS	유닛을 쌓아 전압을 늘리는 모듈형 표준기입니다.

구성·옵션

표준 모델과
맞춤 주문

KVVB-10-1 — 10,000 V 입력, 1 V 출력, 출력 임피던스 5 kΩ입니다.
KVVB-10-10 — 10,000 V 입력, 10 V 출력, 출력 임피던스 50 kΩ입니다.
KVVB-A-B 맞춤 — A kV 입력과 B V 출력을 주문 사양으로 정합니다.
교정성적서 — 전 전압 구간의 ISO 17025 인정 소급 교정성적서가 포함됩니다.

KVVB와 함께 보는
고전압 분할기

KVVB를 교류 전압 측정에도 사용할 수 있습니까?
아니요, KVVB는 dc 전용입니다. 교류를 함께 교정하려면 20 kV ac까지 다루는 KV-30A를 선택하세요.
KVVB로 10 kV가 아닌 입력 범위도 주문할 수 있습니까?
네, KVVB-A-B 형식으로 A kV 입력과 B V 출력을 맞춤 주문할 수 있습니다. 표준 모델이 아니므로 출력 임피던스는 주문 사양에서 정해집니다.
KVVB의 입력 케이블 길이는 얼마입니까?
60 cm이며 30 kV 정격입니다. 고전압 전원과의 설치 거리는 이 길이 안에서 정하세요.
KVVB의 0.01 % 정확도에는 어떤 조건이 포함됩니까?
0–100 % 전압 구간, 교정 불확도, 18~30 °C 동작, 12개월 예상 안정도가 모두 포함됩니다. 이 조건 밖에서 사용하면 정확도 값이 그대로 적용되지 않으므로 동작 온도를 지키세요.
