Ohm-Labs KV-30A KV-A 시리즈 고전압 분할기

Ohm-Labs KV-30A KV-A 시리즈 고전압 분할기

MODEL
KV-30A
브랜드
OHM-LABS
제품문의 구매하기

30 kV 계기를 현장에서
교정하는 휴대형 분할기

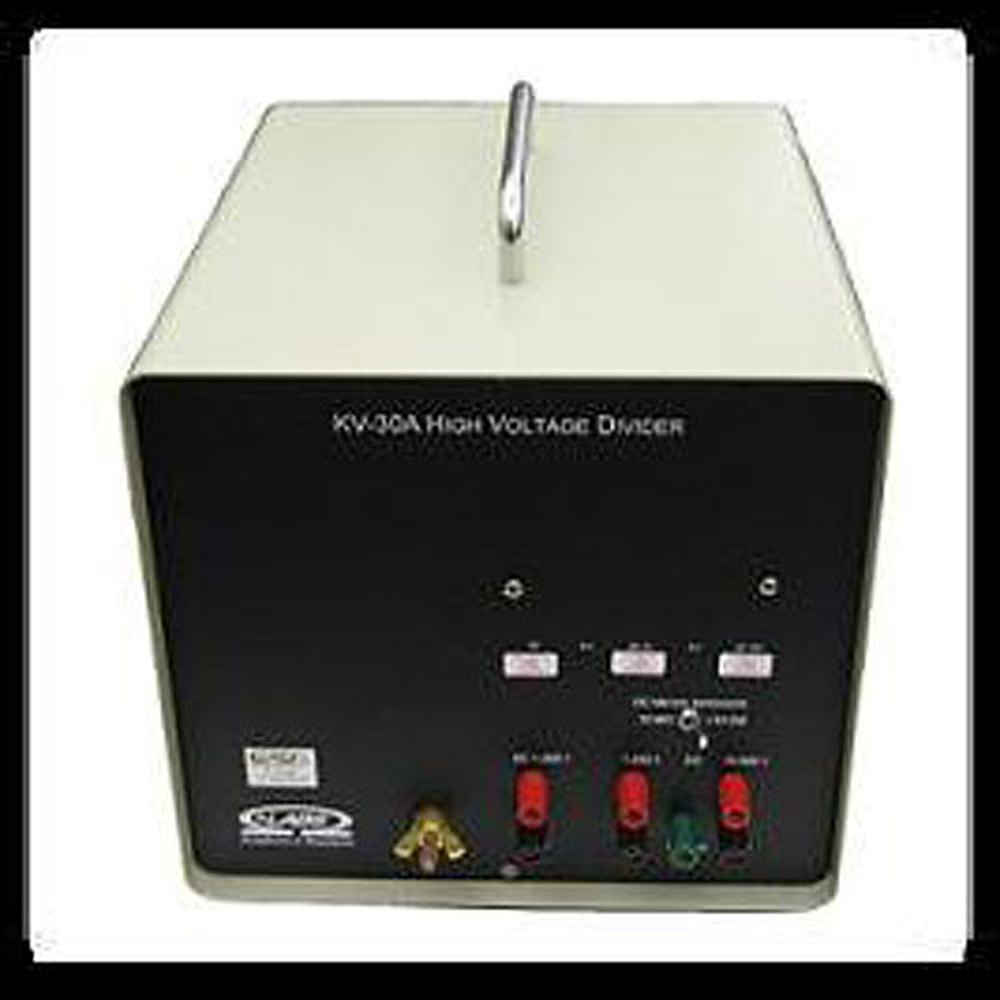

Ohm-Labs KV-30A 휴대형 정밀 고전압 분할기

견적 받기

Ohm-Labs 국내 정식 공급 파트너

Ohm-Labs KV-30A는 30 kV dc와 20 kV ac(50/60 Hz rms)까지 분압하는 휴대형 정밀 고전압 분할기(KV-A 시리즈)로, dc 비율 정확도 0.01 % 미만을 유지하며 고전압 계기와 절연 시험기, 프로브를 현장에서 교정합니다.

dc 비율 1,000:1과 10,000:1, ac 비율 1,000:1을 한 상자에 담아 전압 범위가 다른 계기를 분할기 교체 없이 교정합니다. 정격 전압에서 연속 사용해도 되는 이 분할기는 (주)테솔이 국내에 공식 공급합니다.

30 kV dc

최대 입력 (ac 20 kV)

0.1 % 미만

ac 비율 정확도 (60 Hz)

50 MΩ

KV-30A 입력 임피던스

6 kg

휴대용 본체 무게

특징

비율과 출력 매칭을
한 상자에

핵심 특징현장에서 달라지는 점
dc 임피던스 매칭 스위치10 MΩ 입력 전압계와 10 GΩ 초과 입력 전압계에 맞춰 스위치만 바꾸므로 계기 입력 임피던스 때문에 생기는 부하 오차를 현장에서 바로 줄입니다.
ac 출력 정합50/60 Hz용 출력이 입력 임피던스 1 MΩ 계기에 맞춰져 있어 교류 전압계 교정에 별도 보정 계산이 필요 없습니다.
정격 전압 연속 사용정격 전압에서 연속으로 사용해도 되므로 측정값이 안정될 때까지 인가 시간을 줄이지 않아도 됩니다.
누설 · 코로나 최소화내부와 외부 설계로 누설과 코로나를 줄여 현장의 습한 환경에서도 비율 변동을 억제합니다.
저열기전력 단자금도금 텔루륨 구리 바인딩 포스트가 열기전력을 줄여 저전압 출력 측정의 오프셋 오차를 낮춥니다.
맞춤 케이스요청하면 특수 케이스 형태로 구성할 수 있어 이동 방식에 맞게 휴대할 수 있습니다.

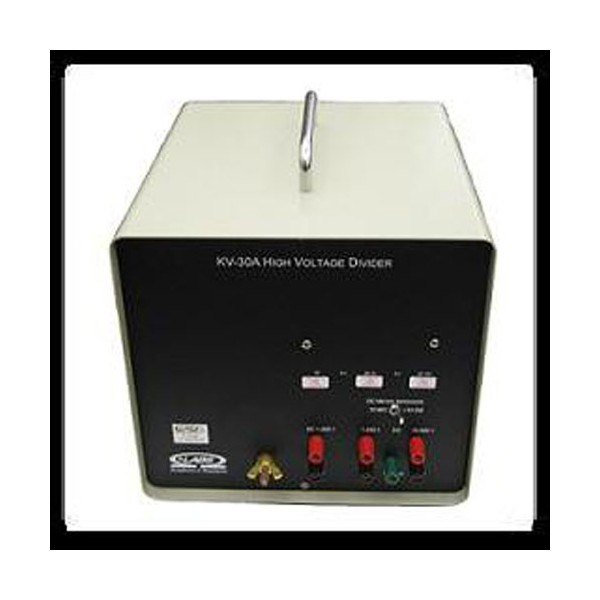

OHM-LABS KV-30A - 손잡이와 단자가 있는 고전압 분할기 전면
손잡이와 단자가 있는 고전압 분할기 전면

출력 매칭

전압계 입력 임피던스에
맞춘 설정

dc 출력은 입력 임피던스가 10 MΩ인 전압계와 10 GΩ를 넘는 전압계 중 어느 쪽에 맞출지 스위치로 정합니다. 교류 출력은 선 주파수 전압용이므로 1 MΩ 입력의 ac 계기와 짝지어야 하며, 교류 입력 정격은 dc 정격의 약 2/3 수준입니다.

입력 결선

고전압 입력 케이블과
접지 연결

잠금식 고전압 케이블 결선

고전압 입력은 0.25 in(6 mm) 링 단자로 끝나는 잠금식 케이블로 연결합니다. 사용 환경은 15~30 °C, 10~60 %RH이므로 현장에서 습도가 높은 날에는 케이블 경로의 응결부터 점검하세요.

교정 관리

분할기의 교정 주기와
보증

정격 전압 전 구간의 ISO 17025 인정 교정성적서가 포함되며 보증 기간은 2년입니다. 이후 재교정 주기는 사용 빈도에 맞춰 정합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사양

KV-30A와 KV-10A
비교 사양

항목KV-30AKV-10A
입력0~30 kV dc / 0~20 kV ac0~10 kV dc / 0~7 kV ac
출력0~3 · 0~30 V dc / 0~20 V ac0~1 · 0~10 V dc / 0~7 V ac
입력 임피던스50 MΩ (1667 Ω/V)20 MΩ (2000 Ω/V)

시리즈 공통 사양

항목사양
분압비dc 1,000:1 · 10,000:1, ac 1,000:1
비율 정확도dc 0.01 % 미만, ac 0.1 % 미만 (60 Hz)
dc 출력 매칭입력 임피던스 10 MΩ 또는 10 GΩ 초과 전압계용 매칭 스위치
ac 출력선 주파수(50/60 Hz) 전압용, 입력 임피던스 1 MΩ ac 계기에 맞춤, rms 입력 정격은 dc 정격의 약 2/3
출력 단자금도금 텔루륨 구리 바인딩 포스트 (열기전력 최소화)
고전압 입력잠금식 고전압 케이블, 0.25 in(6 mm) 링 단자
연속 사용정격 전압에서 연속 사용 가능
누설 · 코로나내부·외부 설계로 최소화
사용 환경15~30 °C, 10~60 %RH
보관 환경-30~+60 °C, 0~95 %RH
크기 · 무게KV-30A 25 × 20 × 35 cm, 6 kg
교정성적서 · 보증ISO 17025 인정 교정 포함 (정격 전압 전 구간), 2년 보증
맞춤 사양특수 비율과 케이스 형태는 요청 시 구성

활용 분야

현장을 옮겨 다니며 하는
고전압 계기 교정

  • kV 미터 교정 — 30 kV dc와 20 kV ac 범위의 계기 지시값을 분할기 출력과 비교합니다.
  • 절연·내전압 시험기 점검 — 시험기가 인가하는 전압을 분압비로 환산해 검증합니다.
  • 고전압 프로브 교정 — 프로브의 분압비를 분할기와 대조합니다.
  • 현장 측정 — 6 kg 본체를 설비 위치까지 들고 가 현장 계기를 교정합니다.

선택 가이드

전압 범위별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
30 kV dc · 20 kV ac까지 교정할 때KV-30A입력 임피던스 50 MΩ에 dc 비율 두 가지와 ac 비율을 갖춥니다.
10 kV dc · 7 kV ac 이하만 교정할 때KV-10A입력 임피던스 20 MΩ 구성으로 출력이 0~1 V와 0~10 V입니다.
10 kV dc를 더 작게 확인할 때KVVB340 g 소형 dc 전용 분할기입니다.
150 kV dc · 100 kV ac까지 필요할 때HVS유닛을 쌓아 전압 범위를 넓히는 모듈형 표준기입니다.

구성·옵션

기본 구성과
맞춤 옵션

  • 분할기 본체 — dc 비율 두 가지와 ac 비율 한 가지, 매칭 스위치, 잠금식 고전압 케이블을 갖춥니다.
  • 교정성적서 — 정격 전압 전 구간에 대한 ISO 17025 인정 교정성적서가 포함됩니다.
  • 맞춤 케이스와 특수 비율 — 요청에 따라 케이스 형태와 비율을 정합니다.
