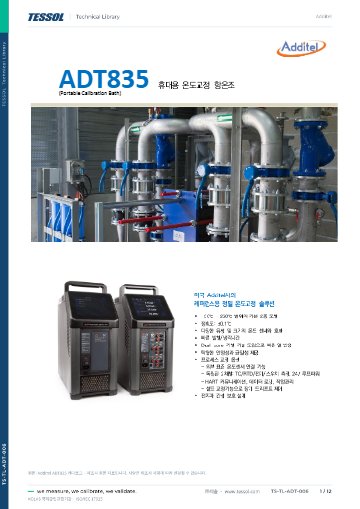

제품 자료: 카다로그

Additel 2003 종합 카탈로그

Additel 온도제품 종합카탈로그 (국문)

제품문의 구매하기

생산 라인을 옮겨 다니며
비교 교정하는 휴대형 항온조

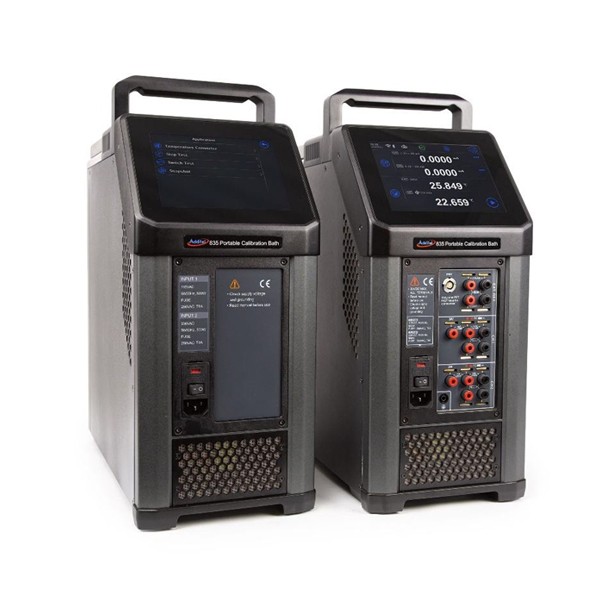

Additel ADT835-150 · ADT835-250 휴대형 교정 항온조

견적 받기

Additel ADT835-150·ADT835-250은 90 × 90 mm 개구부에 최대 2.5 L 액체를 교반하는 휴대형 교정 항온조(Portable Calibration Bath, 액체 배스)입니다. -30~250 °C 구간에서 위생 RTD·짧은 센서·열전대를 현장에서 비교 교정합니다.

압축기가 없는 구조여서 본체가 14~16 kg에 불과해 생산 라인 사이를 옮겨 다니며 교정하기 좋습니다. 표시 정확도는 내장 센서 기준 ±0.1 °C이며, 외부 기준 PRT를 연결하면 ±0.05 °C로 좁혀집니다. 건식 블록의 휴대성에 액체 배스의 접촉 균일성을 더한 이 장비는 (주)테솔이 국내에 공식 공급합니다.

-30 ~ 250 °C

두 모델이 나눠 맡는 교정 온도 범위

±0.1 °C

내장 센서 기준 표시 정확도

14 ~ 16 kg

압축기 없는 휴대형 본체 무게

6.5인치

기준·피교정 값을 함께 띄우는 터치스크린

특징

현장 교정용
휴대형 액체 배스

핵심 특징	현장에서 달라지는 점
압축기 없는 휴대형 구조	14~16 kg 본체를 전용 바퀴 케이스에 실어 이동하므로, 센서를 실험실로 떼어 보내지 않고 설치 위치에서 바로 교정합니다.
넓은 정사각 개구부	위생 RTD, 짧은 센서, 열전대처럼 형상이 다른 센서를 같은 조에 담가 한 번에 교정하므로 센서별로 블록 인서트를 교체하는 번거로움이 줄어듭니다.
이중 구역 가열과 비과열 제어	안정적인 외부 히터와 응답이 빠른 내부 히터를 함께 구동하고 가변 속도 제어로 오버슛을 억제하므로, 온도를 바꾼 뒤 안정화를 기다리는 시간이 짧습니다.
기준 PRT 비교 화면	기준 PRT와 피교정 센서를 한 화면에서 대조하므로, 별도 리드아웃이나 수기 기록 없이 편차를 바로 판독합니다.
PC 구성의 3채널 입력	RTD·열전대·mA·V·스위치를 읽고 24 V 루프 전원과 HART까지 갖추고 있어, 센서와 트랜스미터를 하나의 교정 절차로 진행합니다.
오버플로 탱크와 배수구	밀폐 덮개와 오버플로 탱크, 배수구로 액체 넘침과 오일 오염을 방지하며, 50 °C를 넘으면 화면에 경고 아이콘이 표시됩니다.

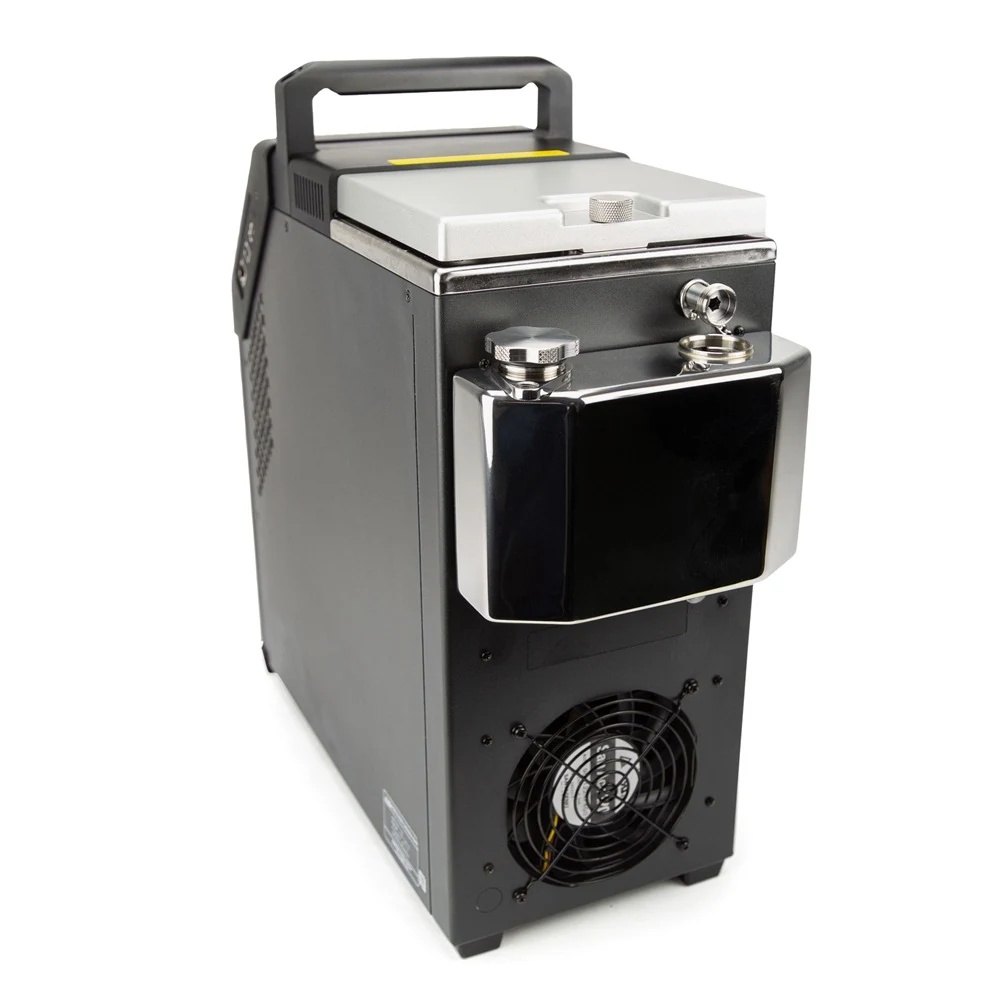

손잡이와 냉각 팬이 보이는 휴대용 항온조 측면

기준 PRT·PC 구성

기준 PRT와
PC 구성의 입력 범위

표시 정확도 ±0.1 °C는 내장 센서 기준이고, 외부 기준 PRT를 AM1730 계열로 연결하면 ±0.05 °C가 적용됩니다. 기준 PRT는 별도 구성품이므로 불확도 예산에는 기준 센서의 교정 성적서 값을 함께 반영하세요.

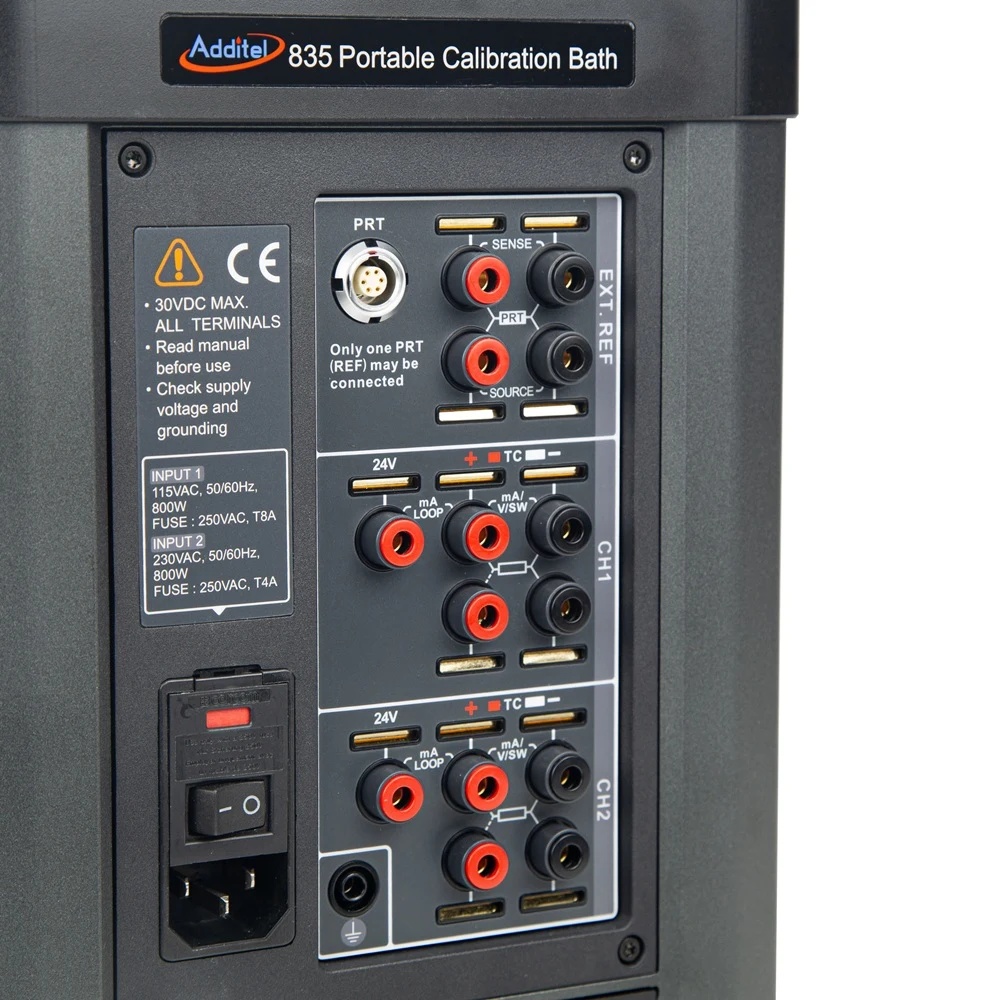

PC 구성은 기준 RTD 채널 1개와 피교정 채널 CH1·CH2를 갖습니다. 기준 채널은 Pt25·Pt100 4선식으로 0~400 Ω를 읽고, 피교정 채널은 RTD 2·3·4선식 0~4000 Ω와 열전대 13종(-75~75 mV), -30~30 mA, -30~30 V, 스위치 시험을 처리합니다. HART 통신은 CH1에서만 지원하므로 트랜스미터를 연결할 채널을 미리 정해 두세요.

기준과 피교정 값을 한 화면에서 판독

6.5인치 터치스크린이 기준 PRT와 CH1·CH2 값을 나란히 표시하고, Wi-Fi·LAN·Bluetooth 연결로 원격 제어와 기록을 지원합니다. 여러 대를 운용하는 교정실이라면 클라우드 모드로 항온조를 한곳에서 관리할 수 있습니다.

유체·센서 배치

유체 선택과
개구부 활용

ADT835-150은 10 cSt 실리콘 오일(9203-4L), ADT835-250은 50 cSt 실리콘 오일(9204-4L)을 권장합니다. 작업 구역은 바닥 위 15 mm부터 액면 아래 65 mm까지 지름 75 mm의 원통이고, 최대 액체 깊이는 155 mm이므로 센서 감온부가 이 구간에 들어가도록 침적 깊이를 조정합니다.

덮개를 연 상태로 사용하면 안정도와 균일도 값이 1.25배로 넓어집니다. 주변 온도가 13~33 °C를 벗어날 때도 같은 보정이 적용되므로, 정확도를 보증받으려면 덮개를 닫고 이 온도대에서 교정하세요.

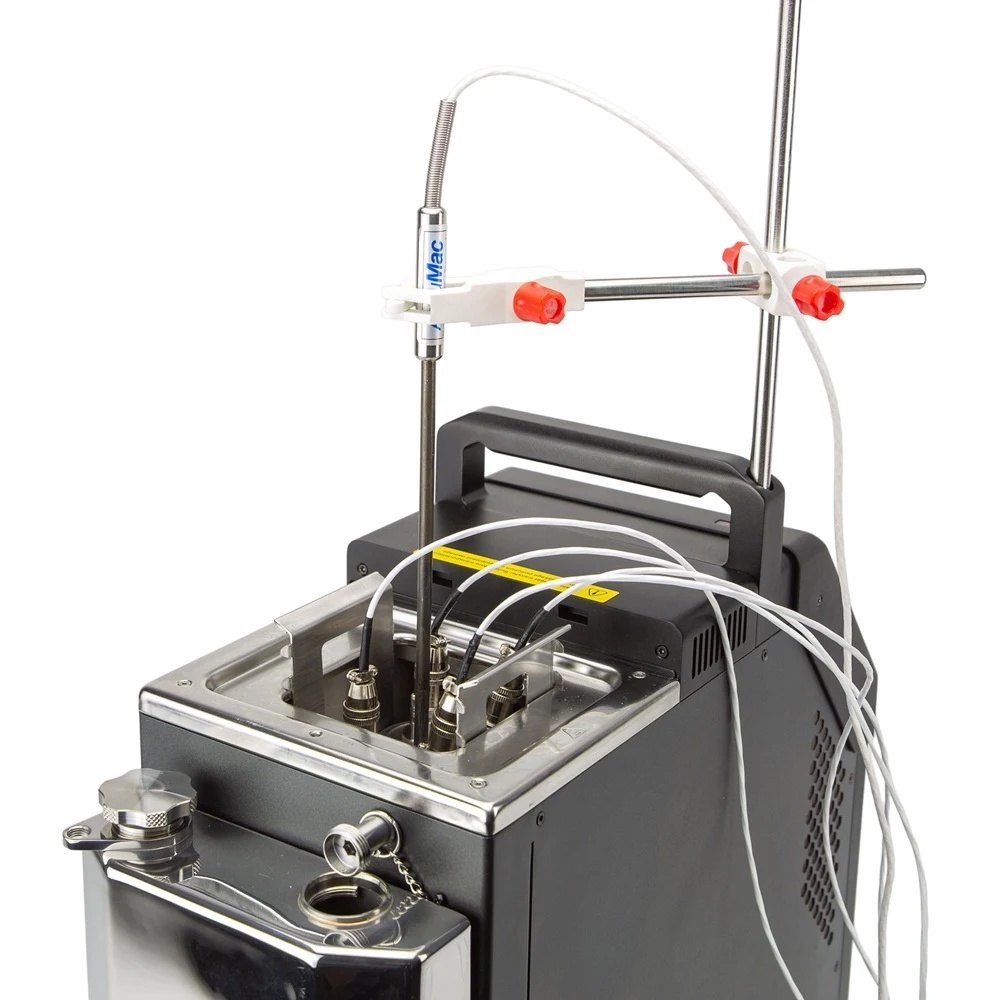

항온조 위에 여러 센서를 꽂아 교정하는 모습

사용 방법

ADT835 교정 항온조
네트워크 연결과 원격 관리

ADT835는 USB-B로 PC와 통신하고 LAN, Wi-Fi, Bluetooth로 원격 제어와 기록을 지원합니다. ACloud Service를 켜면 여러 대를 클라우드에서 한곳에 관리합니다.

소프트웨어·도구	하는 일
USB-B (Device)	호스트 PC와 USB 통신
LAN · Wi-Fi · Bluetooth LE	원격 제어와 데이터 기록 연결
ACloud Service	클라우드 서버로 데이터 업로드
USB-A (Host)	USB 메모리로 시스템 업그레이드

처음 연결하는 순서

순서	할 일
1	항온조에 액체를 채우고 화면 우상단 아이콘을 눌러 시스템 설정으로 들어갑니다.
2	Communication Settings에서 Ethernet, Wi-Fi, Bluetooth 가운데 쓸 연결을 설정하세요.
3	실시간 온도 영역을 눌러 숫자 키패드로 목표 값을 입력하고 확인하면 온도 제어가 자동으로 시작됩니다.
4	제어가 시작되면 액체가 잘 교반되는지 확인하세요.
5	표시값이 녹색으로 바뀌고 알림음이 울리면 안정된 것이므로 기준 PRT와 피교정 센서 값을 비교합니다.

HART 통신은 PC 구성의 CH1에서만 지원하므로 HART 트랜스미터는 CH1에 연결하세요.

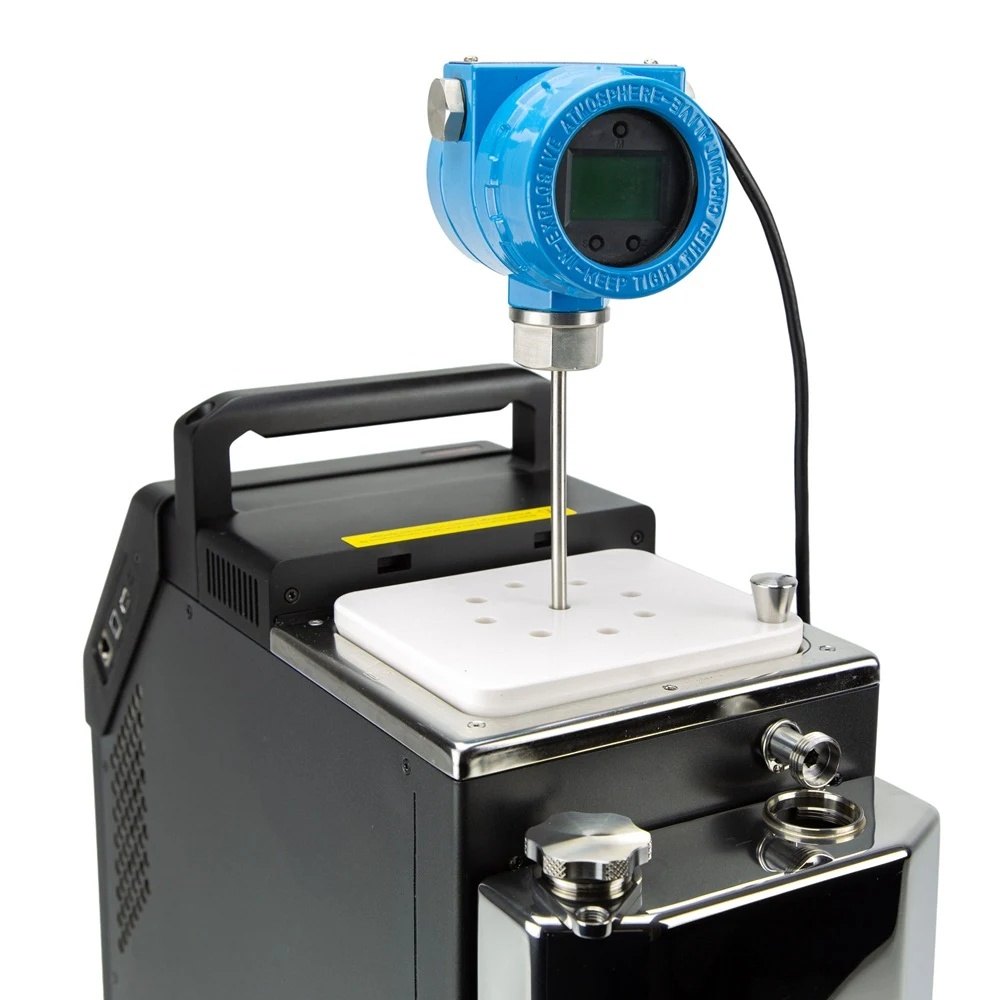

항온조에 트랜스미터 센서를 꽂아 교정하는 모습

사양

ADT835 두 모델 비교와
PC 구성 입력 사양

항목	ADT835-150	ADT835-250
온도 범위 (23 °C 기준)	-30 ~ 150 °C	33 ~ 250 °C
표시 정확도 (내장 센서)	±0.1 °C	±0.1 °C
외부 기준 PRT 사용 시 정확도	±0.05 °C	±0.05 °C
안정도 (10분)	±0.01 °C	±0.015 °C
균일도	±0.02 °C	±0.03 °C (200 °C까지) · ±0.04 °C (200 °C 초과)
재현성	내장 기준 0.04 °C · 외부 기준 0.01 °C	내장 기준 0.04 °C · 외부 기준 0.01 °C
가열 시간	-30 → 23 °C 18분 · 23 → 150 °C 30분	23 → 100 °C 20분 · 100 → 250 °C 35분
냉각 시간	150 → 23 °C 45분 · 23 → -30 °C 55분	250 → 100 °C 30분 · 100 → 33 °C 45분
권장 액체	실리콘 오일 10 cSt (9203-4L)	실리콘 오일 50 cSt (9204-4L)
순중량 (기본형 / PC 구성)	16 kg / 16.3 kg	14 kg / 14.3 kg

시리즈 공통 사양

항목	사양
개구부 / 최대 액체 깊이 / 최대 용량	90 × 90 mm / 155 mm / 2.5 L
작업 구역	지름 75 mm 원통 (바닥 위 15 mm ~ 액면 아래 65 mm)
안정화 시간 / 예열 시간	약 10분 / 15분
온도 단위 / 설정 분해능	°C · °F · K / 최대 0.001 °C까지 조정
디스플레이	6.5인치(165 mm) 컬러 터치스크린, 640 × 480, 밝기 테마 전환, 초당 4회 갱신
통신	USB-A · USB-B · LAN · Wi-Fi · Bluetooth LE
표시 언어	영어 · 중국어 · 일본어 · 러시아어 · 독일어 · 프랑스어 · 이탈리아어 · 스페인어
전원	100 ~ 120 V (퓨즈 8 A) 또는 200 ~ 230 V (퓨즈 4 A) · 50/60 Hz · 최대 800 W
외형 치수 (W × H × D)	기본형 191 × 412 × 387 mm · 손잡이·오버플로 튜브 포함 191 × 460 × 426 mm
사용 온도 / 정확도 보증 온도	0 ~ 40 °C / 13 ~ 33 °C
보관 온도 / 습도 / 고도	-20 ~ 60 °C / 5 ~ 95 %RH (비응축) / 2000 m 미만
진동 / 충격 / 포장 낙하	2 g / 5 g / 1 m
보호 등급	IP20 (실내 전용)
보증	1년
PC: 기준 RTD 입력	Pt25 · Pt100 4선식, 0 ~ 400 Ω, 정확도 ±1.25 mΩ (0 ~ 50 Ω) · ±0.0025 % RD (50 ~ 400 Ω), 분해능 0.1 mΩ, ITS-90 · CVD · IEC-751, 여자 전류 0.75 mA
PC: 피교정 RTD (CH1·CH2)	Pt10 · Pt25 · Pt50 · Pt100 · Pt200 · Pt500 · Pt1000 · Cu10 · Cu50 · Cu100 · Ni100 · Ni120, 2·3·4선식 0 ~ 4000 Ω, 4선식 정확도 ±2.0 mΩ (0 ~ 25 Ω) · ±0.004 % RD (25 ~ 400 Ω) · ±0.005 % RD (400 ~ 4000 Ω)
PC: 피교정 열전대 (CH1·CH2)	S · R · B · K · N · E · J · T · C · D · G · L · U, -75 ~ 75 mV, ±(0.01 % RD + 5 µV), 냉접점 보상 0 ~ 50 °C ±0.2 °C
PC: 전류 / 전압 입력	-30 ~ 30 mA ±(0.01 % RD + 2 µA) / -12 ~ 12 V · -30 ~ 30 V ±(0.01 % RD + 0.6 mV)
PC: 루프 전원 / HART	24 V ±10 % (부하 시), 최대 60 mA / CH1에서만 지원
PC: 스위치 시험	기계식·전기식 스위치, 퀵푸시 및 지름 4 mm 바나나 단자

활용 분야

이동하며 교정하는
현장

제약·식품 공정 라인 — 위생 RTD를 위생 피팅 고정구에 걸어 설치 위치에서 교정합니다.
트랜스미터 점검 — PC 구성의 mA·V·HART 입력으로 센서와 트랜스미터 출력을 같은 자리에서 읽습니다.
사내 교정실 배치 교정 — 넓은 개구부에 여러 센서를 동시에 담가 교정 시간을 줄입니다.
열전대 현장 점검 — 13종 열전대를 -75~75 mV 입력으로 읽어 기준 PRT와 비교합니다.

선택 가이드

교정 온도와 대상별
ADT835 구성 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
-30 °C부터 교정하고 2.5 L 조가 필요할 때	ADT835-150	하한이 -30 °C여서 저온 구간까지 교정하며, 권장 액체는 10 cSt 실리콘 오일입니다.
33 ~ 250 °C 고온 센서를 교정할 때	ADT835-250	상한이 250 °C이며 본체가 14 kg으로 더 가볍습니다.
센서와 트랜스미터를 한 번에 점검할 때	PC 구성 (-150 · -250)	기준 채널과 CH1·CH2, 24 V 루프 전원, HART를 갖춰 센서와 트랜스미터를 한 자리에서 점검합니다.
지름 60 mm 웰에 짧은 센서만 담글 때	Leyro LCB 30	0.7 L 웰을 건식 블록으로도 사용할 수 있는 12.8 kg 구성이어서 짧은 센서 점검에 알맞습니다.

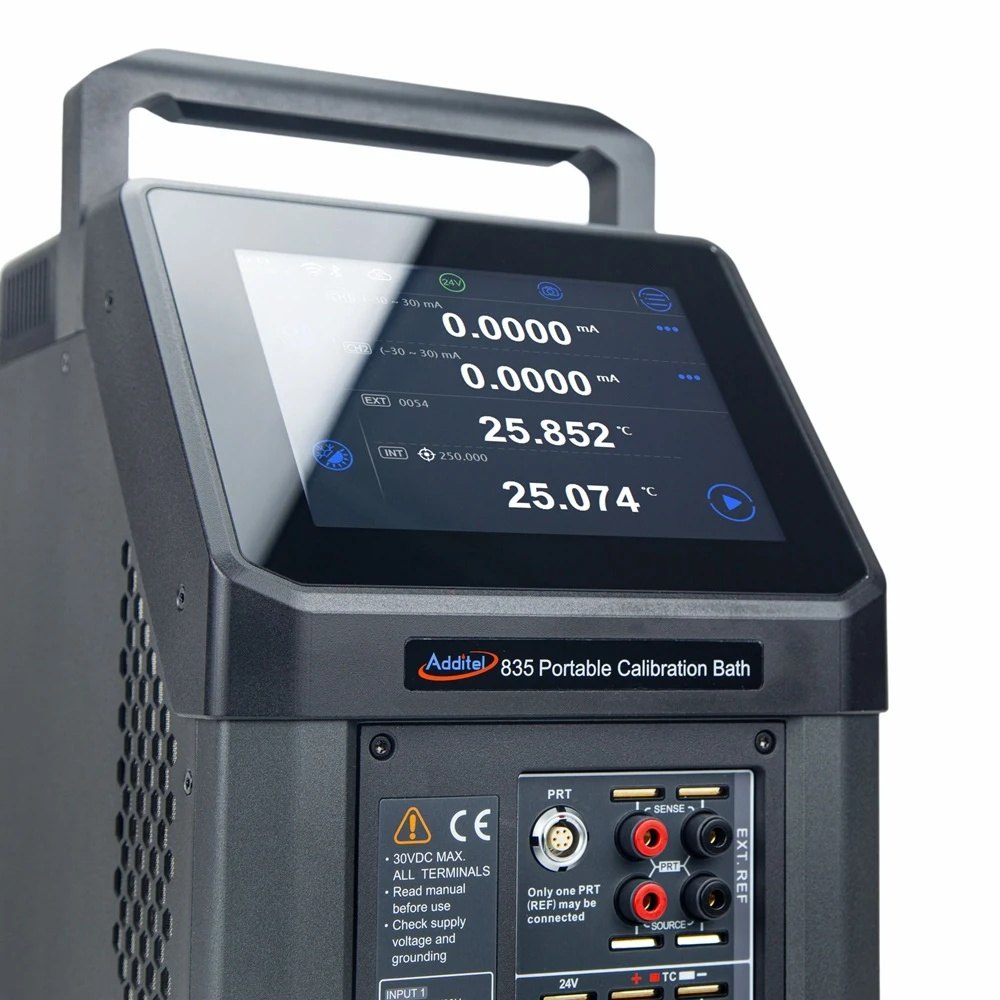

터치 화면과 입력 단자가 있는 항온조 전면 패널

구성·옵션

고정구·케이스와
PC 구성 옵션

구분	기본 구성	옵션·별매
ADT835-150	기본형 본체, 6.5인치 터치스크린	고정구 9090·9091·9092·9093, 덮개 9094, 바퀴 케이스 9921, 오일 9203-4L (10 cSt)
ADT835-250	기본형 본체, 6.5인치 터치스크린	같은 고정구와 케이스, 오일 9204-4L (50 cSt)
PC 구성 (-150 · -250)	기준 PRT 채널, 피교정 채널 CH1·CH2, 24 V 루프 전원	AM17XX 기준 PRT, 커넥터 9070·9071·9072, 보상 케이블 키트 9080, 내장 다기능 프로세스 캘리브레이터

교정 연계

기준 PRT와 피교정 센서의 편차는 주기적인 교정 이력과 함께 관리해야 의미가 있습니다. 항온조와 기준 PRT의 정기 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

ADT835와 함께 보는
항온조와 교정 액체

Fluke Calibration 교정 항온조 액체 (5010 ~ 5023 · 5001)
Fluke Calibration 6050H 고온 교정 소금 항온조
Leyro LBC 600 순환식 교정 항온조

ADT835 기본형에도 ±0.05 °C 정확도가 적용됩니까?
아닙니다. ±0.05 °C는 외부 기준 PRT를 연결했을 때의 값이며, 기본형에는 내장 센서 기준 표시 정확도 ±0.1 °C가 적용됩니다. 기준 PRT는 별도로 구성합니다.
ADT835 PC 구성은 기본형과 무엇이 다릅니까?
기준 RTD 채널 1개와 피교정 채널 CH1·CH2가 추가되어 RTD·열전대·mA·V·스위치를 읽습니다. 24 V 루프 전원이 있고 HART는 CH1에서 지원하므로 센서와 트랜스미터를 한 번에 교정할 수 있습니다.
Fluke 7109A와는 어떻게 구분해 선택합니까?
7109A는 75 × 75 mm 개구부에 -25~140 °C이고, ADT835-150은 90 × 90 mm 개구부에 -30~150 °C이며 터치스크린과 무선 연결을 갖춥니다. 교정할 센서의 굵기와 필요한 입력 채널로 구분하세요.
더운 현장에서도 정확도가 유지됩니까?
주변 온도 13~33 °C 안에서는 정확도가 유지됩니다. 사용 가능 온도는 0~40 °C이지만 보증 온도를 벗어나면 안정도와 균일도가 1.25배로 넓어지므로, 더운 현장이라면 냉방이 되는 위치에 설치하세요.
