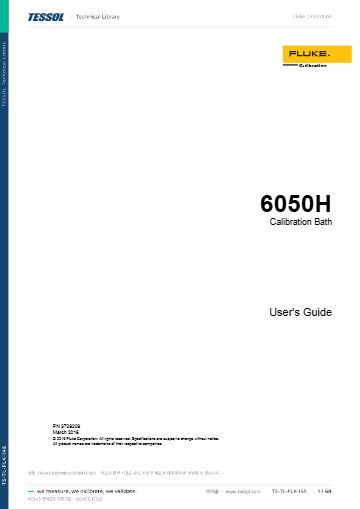

제품 자료: 6050H 사용 설명서(영문)

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

오일 상한을 넘어 550 °C까지
비교 교정하는 소금 항온조

Fluke Calibration 6050H 고온 교정 소금 항온조

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke 6050H는 5001 염욕 소금을 녹여 180 ~ 550 °C를 만드는 27 L 벤치형 고온 교정 소금 항온조(Salt Bath, 고온 비교 교정용 액체 항온조)입니다. 오일 항온조로는 도달할 수 없는 온도에서 SPRT·PRT·열전대를 비교 교정할 수 있습니다.

안정도는 200 °C에서 ±0.002 °C이고 상한 온도에서도 ±0.008 °C 이내여서, SPRT 비교 교정이 가능할 만큼 온도 변동이 작습니다. 이동용 카트를 포함한 이 소금 항온조는 (주)테솔이 국내에 공식 공급합니다.

180 ~ 550 °C

온도 범위

±0.002 °C

안정도 (200 °C)

±0.005 °C

균일도 (200 °C)

27 L

수조 용량, 305 mm 깊이

특징

550 °C 고온 교정을 위한
6050H 소금 항온조

핵심 특징	현장에서 달라지는 점
5001 소금 사용	소금을 녹여 오일의 사용 상한보다 높은 온도를 만들므로 귀금속 열전대의 교정 범위에 대응합니다.
SPRT 비교 교정	온도 변동이 작아 SPRT 비교 교정에 필요한 안정도를 확보합니다.
깨끗한 소금 배스	모래 항온조보다 작업 환경이 깨끗하고 균일도가 우수합니다.
프로브 13개 고정	2196 고정구에 프로브 13개를 고정할 수 있어 많은 센서를 한 번에 시험합니다.
후면 냉각 포트	외부 액체를 연결해 냉각 코일을 빠르게 식혀 교정 사이 대기 시간을 줄입니다.
전자 조절식 온도 차단	온도 차단값을 전자식으로 설정해 과열 위험을 미리 방지합니다.

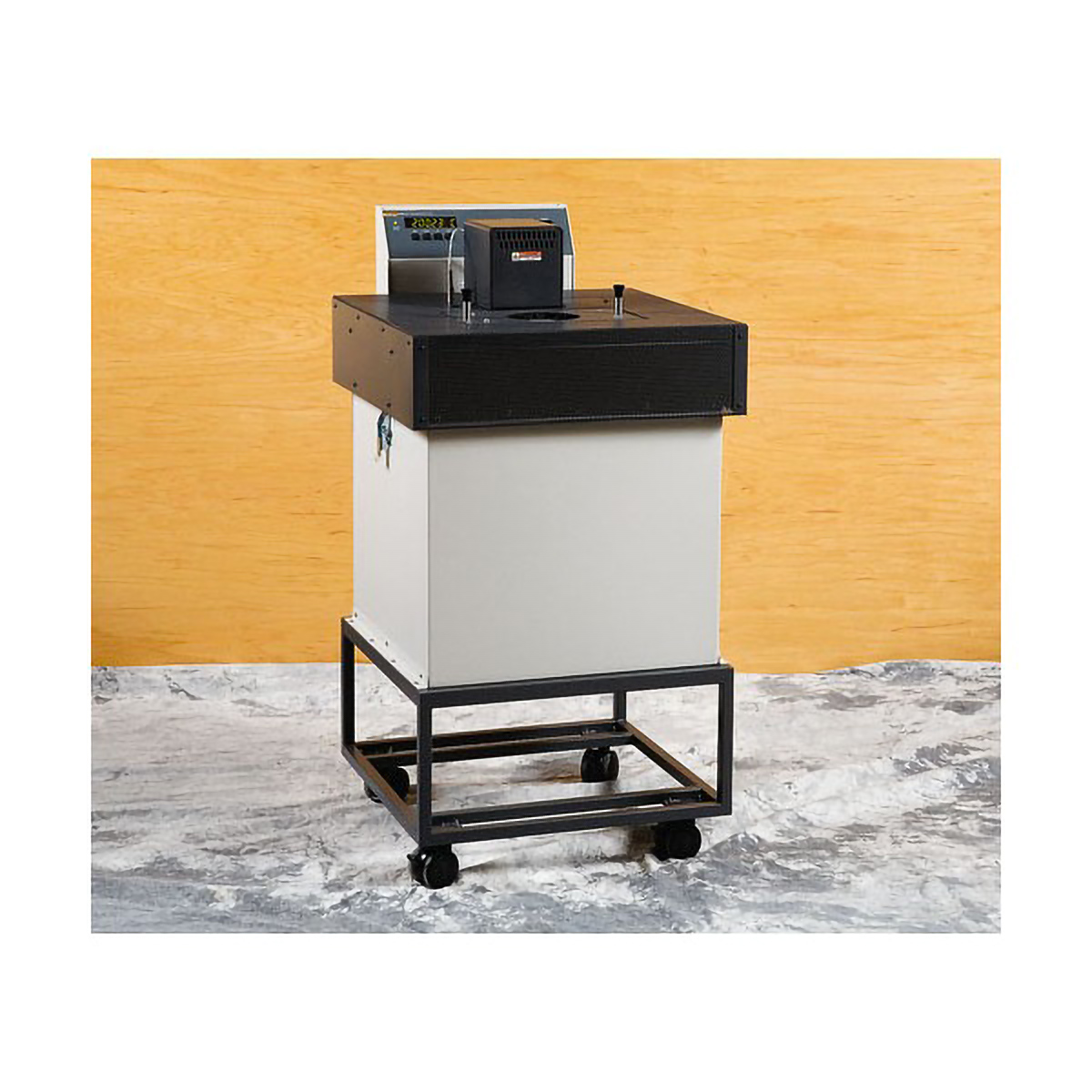

이동용 받침대 위에 놓인 소금 항온조

소금 취급

질산염 소금 취급과
전원 계획

산화제인 질산염 소금 취급

5001은 질산염 소금(KNO₃ 53 %, NaNO₂ 40 %, NaNO₃ 7 %)으로 산화제이므로 먼저 취급 교육을 받으세요. 230 V 10 A 전용 회로가 필요하며, 냉각 시 소금이 굳는 점도 운용 계획에 반영하세요. 소금은 180 °C 아래에서 액체 상태를 유지하지 못하므로 저온 구간은 오일 항온조로 교정합니다.

운용 방법

온도점별 안정도와
소금 사용량

안정도 값은 온도가 오를수록 커져 상한에서 ±0.008 °C에 이르므로, 불확도는 교정점마다 해당 온도의 값으로 산정하세요. 필요한 소금은 50 kg이며, 5001 소금 125 lb 한 통이 30 L 수조 1회분이라 한 통으로 충전할 수 있습니다. 소금은 소모품이므로 별도로 견적해 드립니다.

2196 고정구에 프로브 13개 고정

2196 프로브 고정구는 127 × 254 mm 개구부에 맞는 13개 프로브용 고정구입니다. 고온 소금 위에서 프로브를 같은 깊이로 고정하므로 침지 깊이 편차가 줄어듭니다. 프로브를 꽂은 채 냉각하지 않도록 절차도 함께 정해 두세요.

사용 방법

6050H 소금 항온조
PC 연결과 온도 명령

6050H는 뒷면 DB-9 RS-232 포트와 Interface-it 소프트웨어로 PC에서 설정 온도를 입력하고 온도를 읽습니다. IEEE-488 연결에는 2001-IEEE 옵션을 사용합니다.

소프트웨어·도구	하는 일
RS-232 포트 (DB-9)	PC나 터미널과 직렬 통신
Interface-it 소프트웨어	PC에서 수조 설정 온도 입력
SErIAL 메뉴	보율(기본 1200), 샘플 주기, 이중 모드, 줄바꿈 설정
2001-IEEE (IEEE-488 옵션)	IEEE-488 버스 연결, 기본 주소 22

처음 연결하는 순서

순서	할 일
1	직렬 케이블로 뒷면 DB-9 포트와 PC를 연결하세요.
2	SET을 누른 채 EXIT를 눌렀다 떼어 보조 메뉴로 들어간 뒤, SET으로 ProbE까지 이동하고 UP으로 SErIAL을 고릅니다.
3	보율(300, 600, 1200, 2400)과 이중 모드, 줄바꿈을 PC 쪽 설정과 같게 맞추세요.
4	명령 끝에 캐리지 리턴(CR)을 붙여 t를 보내고 현재 온도 응답을 확인합니다.
5	Interface-it이나 s= 명령으로 설정 온도를 입력하세요.

6050H 직렬 명령 예시

명령	하는 일
s	현재 설정점 읽기 (응답 예: set: 150.00 C)
s=450	설정점을 450으로 변경
t	현재 온도 읽기 (응답 예: t: 55.69 C)
u=c	온도 단위를 섭씨로 설정
sa=0	직렬 자동 전송 끄기 (0 ~ 4000초)

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 사용하는 본체의 사용자 설명서와 함께 확인하세요.

샘플 주기를 0이 아닌 값으로 두면 그 간격마다 온도가 자동으로 전송됩니다. 0으로 두면 자동 전송이 꺼집니다.

사양

6050H 소금 항온조
상세 사양

항목	사양
온도 범위	180 ~ 550 °C
안정도	±0.002 °C (200 °C) · ±0.004 °C (300 °C) · ±0.008 °C (550 °C)
균일도	±0.005 °C (200 °C) · ±0.020 °C (550 °C)
개구부 · 깊이 · 용량	127 × 254 mm · 305 mm · 27 L
기본 구성	6050H 본체, 카트
소금 소요량	5001 염욕 소금 50 kg (112 lb)
온도 설정	버튼 입력식 디지털 화면
표시 해상도	0.01 °C
접액부	304 스테인리스
히터	400 · 1200 · 2000 W
설정 분해능	0.01 °C, 고분해능 모드 0.00018 °C
설정 정확도 · 재현성	±1 °C · ±0.02 °C
전원	230 VAC(±10 %) 50/60 Hz 10 A
크기 (H × W × D) · 무게	724 × 518 × 622 mm · 82 kg
자동화 패키지	Interface-it 소프트웨어, RS-232 인터페이스
옵션	5001 염욕 소금 125 lb, 2196 프로브 고정구(13개), 2014 여분 덮개, 2001-IEEE 인터페이스
개구부	127 × 254 mm
5001 염욕 소금 품번	P/N 1651762, 125 lb(30 L 수조 1회분)
2196 프로브 고정구 품번	P/N 1650405, 13개 프로브용
2001-IEEE 품번	P/N 1649341, IEEE-488 인터페이스
자동화	1586A Super-DAQ로 온도 센서 교정 자동화
온도 차단	전자식 조절

활용 분야

300 °C 이상
고온 교정 현장

열전대 교정 — 귀금속 열전대를 고온 소금에서 비교 교정합니다.
RTD·SPRT 비교 — 기준 SPRT와 피교정 센서를 같은 소금에 담급니다.
고온 센서 점검 — 오일의 사용 한계를 넘는 구간의 센서 지시를 점검합니다.
자동 교정 시스템 — Interface-it 소프트웨어와 RS-232로 PC에서 설정하고, 1586A Super-DAQ로 센서 교정을 자동화합니다.

선택 가이드

6050H·6055·오일 항온조
선택 기준

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
상한 온도까지 벤치에서 교정할 때	6050H	305 mm 깊이의 벤치형에 카트가 함께 구성되어 상한 550 °C까지 실험실 벤치에서 교정합니다.
긴 SPRT와 유리온도계를 담글 때	6055	침지 깊이가 큰 바닥 설치형이라 긴 SPRT와 유리온도계를 충분히 담급니다.
오일로 충분한 온도대일 때	오일 항온조	180 °C 아래에서는 소금이 액체 상태를 유지하지 못하므로 낮은 온도대는 오일 항온조가 맡습니다.

구성·옵션

6050H 기본 구성과
옵션

본체 — 6050H 벤치형 소금 항온조(카트 포함).
소금 — 5001 염욕 소금 125 lb, 30 L 수조 1회분.
고정구 — 2196 프로브 고정구, 13개 프로브용.
인터페이스 — Interface-it · RS-232, 2001-IEEE 옵션, 2014 여분 덮개 옵션.

교정

고온 기준 온도계의
KOLAS 교정 안내

고온 비교 교정은 기준 온도계의 교정 상태가 결과를 좌우하므로 교정 주기와 이력을 함께 관리하세요. 기준 온도계 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

6050H와 함께 보는
항온조와 염욕 소금

6050H에는 소금을 얼마나 넣습니까?
5001 염욕 소금 50 kg이 필요합니다. 125 lb 포장 한 통이 30 L 수조 1회분이므로 한 통으로 충전하며, 소금은 소모품으로 별도 견적합니다.
6050H의 안정도 ±0.002 °C는 전 범위에서 같은 값입니까?
아닙니다. 200 °C에서의 안정도입니다. 상한에서는 ±0.008 °C까지 커지며, 균일도도 ±0.005 °C에서 ±0.020 °C까지 달라집니다.
전원은 일반 콘센트로 충분합니까?
아니요, 230 VAC 10 A 회로가 필요합니다. 히터가 400 W·1200 W·2000 W 세 단이므로 설치 전에 전원 계획을 세우세요.
6050H와 6055는 무엇이 다릅니까?
6055는 깊이가 깊은 바닥 설치형이고, 6050H는 305 mm 깊이의 벤치형으로 카트가 포함됩니다. 긴 SPRT에는 6055, 벤치 작업에는 6050H가 적합합니다.
식히면 소금이 굳습니까?
네, 녹는점 아래로 내려가면 수조 안에서 굳습니다. 다시 가열하면 녹지만, 프로브를 꽂은 채 냉각하지 않도록 운용 절차에 반영하세요.
