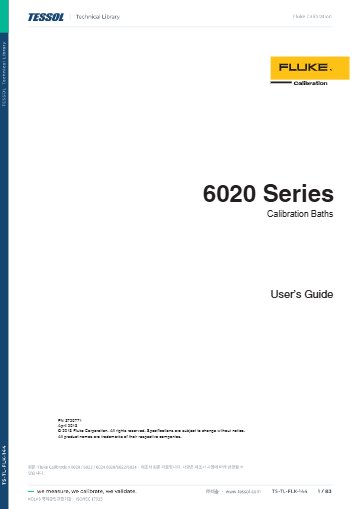

제품 자료: 6020/6022/6024 사용 설명서(영문)

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

여러 센서를 함께 담가
비교 교정하는 고온 오일 배스

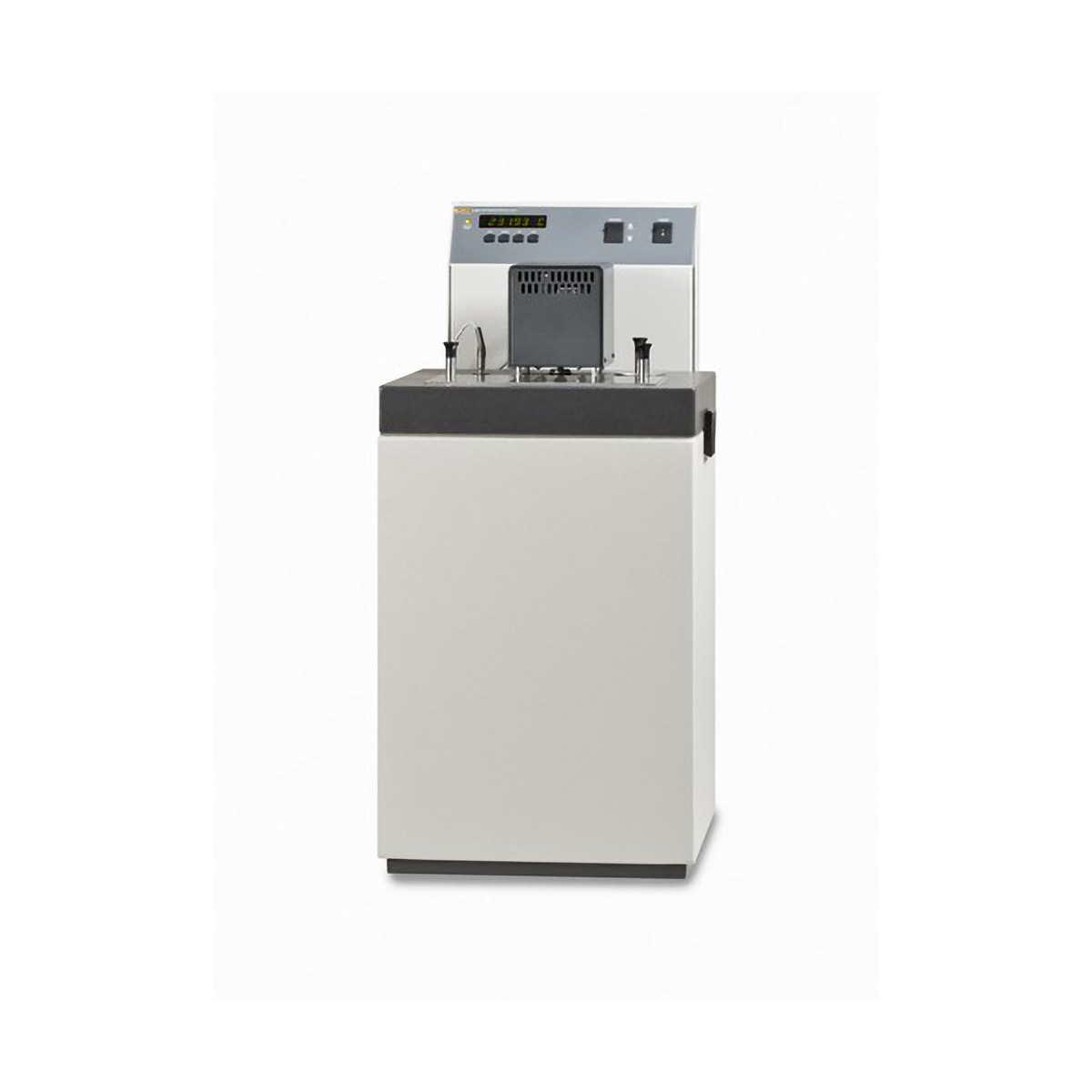

Fluke Calibration 6020 고온 교정 오일 배스

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 6020은 40~300 °C에서 SPRT·PRT·서미스터·열전대를 비교 교정하는 27 L 벤치형 고온 교정 오일 배스(Calibration Bath)입니다. 40 °C 물에서 안정도 ±0.001 °C와 균일도 ±0.002 °C를 유지하므로 실험실의 기준 온도원으로 사용할 수 있습니다.

수조 깊이는 305 mm, 개구부는 127 × 254 mm이며 2050 프로브 지지대 키트로 여러 센서를 함께 담글 수 있습니다. RS-232와 인터페이스 소프트웨어가 기본 포함되어 PC 제어도 바로 시작할 수 있습니다. 수조 안 냉각 코일에 외부 냉각기를 연결하면 설정 하한 아래로도 내려가며, 이 오일 배스는 (주)테솔이 국내에 공식 공급합니다.

±0.001 °C

40 °C 물 기준 안정도

±0.002 °C

40 °C 물 기준 균일도

27 L

벤치형 수조 용량

305 mm

수조 깊이

특징

기준 온도원 수준의
6020 안정도

핵심 특징	현장에서 달라지는 점
기준 온도원 수준의 안정도	비교 교정의 기준 온도가 안정되므로 기준 PRT와 피교정 센서의 지시 차이를 그대로 오차로 읽습니다.
작업 부피 내 균일도	작업 부피 안의 온도 편차가 작아 여러 센서를 함께 담가도 위치에 따른 오차가 커지지 않습니다.
물과 오일 2종 액체	온도대에 맞는 액체로 교체하는 방식이어서 한 대로 고온 비교 교정 범위 전체에 대응합니다.
대용량 수조	긴 센서도 충분한 깊이로 담글 수 있고, 열용량이 커 센서를 넣을 때 온도 변동이 작습니다.
냉각 코일 내장	외부 냉각기를 연결하면 설정 하한 아래 구간까지 같은 수조로 교정할 수 있습니다.
Super-Tweak 고분해능 모드	설정점을 0.00018 °C 단위로 미세 조정해 목표 온도에 맞출 수 있습니다.
MET/TEMP II 자동 교정	9938 소프트웨어를 연결하면 교정 순서가 자동으로 진행되어 작업자 개입이 줄어듭니다.

액체 선택

온도대별 액체와
안정도·균일도

사양표의 안정도와 균일도는 액체와 온도점에 따라 정해진 값입니다. 저온 쪽은 물, 중간 구간은 실리콘 오일 5012, 고온 쪽은 인화점 302 °C의 5017을 사용하며, 액체를 바꾸면 수치도 달라집니다. 5012는 -30~209 °C 범위용이므로 한 가지 액체로 전체 범위에 대응할 수는 없습니다.

조건	안정도	균일도
40 °C, 물	±0.001 °C	±0.002 °C
100 °C, 오일 5012	±0.003 °C	±0.004 °C
300 °C, 오일 5017	±0.005 °C	±0.012 °C

온도대에 맞춘 오일 교체

수조를 비운 뒤 새 액체를 채우고 교반 상태에서 온도를 안정시키면 해당 온도대의 사양이 적용됩니다. 오일별 범위와 인화점은 교정 항온조 액체 목록에서 비교하세요.

기준 온도계

안정도와 불확도의
구분

설정 정확도 ±1 °C는 제어기가 설정점을 맞추는 정확도이며, 교정 결과의 소급성은 수조에 함께 담근 기준 PRT와 그 성적서로 확보합니다. 안정도는 시간에 따른 온도 변동, 균일도는 작업 부피 안의 수직·수평 온도 차이이므로 두 값을 구분해 비교하세요.

기준 PRT와 피교정 센서를 같은 깊이에

기준 PRT와 피교정 센서의 침지 깊이가 다르면 수직 균일도가 그대로 오차가 됩니다. 프로브 지지대에 두 센서를 같은 깊이로 고정한 뒤 안정 시간을 두고 값을 읽으세요.

사용 방법

6020 오일 배스
RS-232 설정과 직렬 명령 예시

6020/6022/6024는 뒷면 DB-9 RS-232 포트와 인터페이스 소프트웨어로 PC에서 설정 온도를 바꾸고 온도를 읽습니다. IEEE-488이 필요하면 2001-IEEE 옵션을 추가하고, 자동 교정에는 9938 MET/TEMP II를 사용합니다.

소프트웨어·도구	하는 일
RS-232 포트 (DB-9)	8 data bits, 1 stop bit, no parity로 PC와 통신
SErIAL 메뉴	보율, 샘플 주기, 이중 모드, 줄바꿈 설정
Interface-it 소프트웨어	PC에서 수조 설정 온도 입력
2001-IEEE (IEEE-488 옵션)	GPIB 버스 연결, 기본 주소 22
9938 MET/TEMP II	기준 온도계와 연동한 자동 교정

처음 연결하는 순서

순서	할 일
1	RS-232 케이블로 뒷면 RS-232 포트와 PC를 연결하세요.
2	SET을 누른 채 EXIT를 눌렀다 떼어 보조 메뉴로 들어가고, SET을 반복해 ProbE가 나오면 UP을 눌러 SErIAL을 선택합니다.
3	보율(300, 600, 1200, 2400 중 기본 1200)과 샘플 주기, 이중 모드, 줄바꿈을 PC 프로그램과 같게 맞추세요.
4	PC에서 명령 끝에 캐리지 리턴(CR)을 붙여 보내고, t로 현재 온도가 돌아오는지 확인합니다.
5	s= 뒤에 원하는 값을 붙여 설정 온도를 바꾸세요.

6020 직렬 명령 예시

명령	하는 일
s	현재 설정점 읽기 (응답 예: set: 150.00 C)
s=450	설정점을 450으로 변경
t	현재 온도 읽기 (응답 예: t: 55.69 C)
u=c	온도 단위를 섭씨로 설정
sa=0	직렬 자동 전송 끄기 (0 ~ 4000초)
*ver	펌웨어 버전 읽기

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 사용하는 본체의 사용자 설명서와 함께 확인하세요.

보율은 직렬 명령으로 바꿀 수 없고 앞면 메뉴에서만 바꿉니다. 이중 모드 기본값 FULL에서는 받은 명령을 그대로 되돌려 보내므로, 응답을 읽는 프로그램은 이 에코를 고려해 작성하세요.

사양

6020 27 L 오일 배스
상세 사양

항목	사양
온도 범위	40 ~ 300 °C (40 °C 아래는 내장 냉각 코일에 외부 냉각기 연결)
안정도	±0.001 °C (40 °C, 물), ±0.003 °C (100 °C, 오일 5012), ±0.005 °C (300 °C, 오일 5017)
균일도	±0.002 °C (40 °C, 물), ±0.004 °C (100 °C, 오일 5012), ±0.012 °C (300 °C, 오일 5017)
개구부	127 × 254 mm
깊이	305 mm
용량	27 L
설정 분해능	0.01 °C, 고분해능 모드 0.00018 °C
표시 분해능	0.01 °C
설정 정확도	±1 °C
설정 재현성	±0.02 °C
히터	350 W, 1050 W
접액부	304 스테인리스
전원	115 VAC(±10 %) 50/60 Hz 10 A 또는 230 VAC(±10 %) 50/60 Hz 5 A
크기 (H × W × D)	648 × 406 × 508 mm
무게	32 kg
온도 설정	디지털 표시창, 버튼 입력
컴퓨터 인터페이스	RS-232와 인터페이스 소프트웨어 포함 (IEEE-488은 2001-IEEE 추가)
옵션	2001-IEEE IEEE-488 인터페이스, 2070 카트, 2007 스테인리스 덮개, 2620 RTD 프로브 280 mm

활용 분야

6020으로 고온 비교 교정하는
현장

고온 SPRT·PRT 비교 교정 — 실험실 기준 온도원으로 고온 구간의 센서 지시를 교정합니다.
열전대·서미스터 비교 — 같은 온도점에서 여러 센서의 지시 차이를 한 번에 읽습니다.
센서 생산 업체 — 고온 특성 시험에서 센서별 응답을 같은 조건으로 비교합니다.
다수 센서 동시 교정 — 프로브 지지대에 센서를 함께 고정해 교정 시간을 줄입니다.
저온 구간 연계 — 외부 냉각기를 연결해 설정 하한 아래 구간도 같은 수조로 교정합니다.

선택 가이드

안정도·깊이·온도 하한
선택 기준

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
안정도 수치가 가장 중요할 때	6020	물을 채운 기준 조건에서 비교 교정의 기준 온도원으로 충분한 안정도를 유지합니다.
긴 SPRT를 깊이 담가야 할 때	6331·7341·7381	침지 깊이가 457 mm로 6020보다 깊어 긴 SPRT를 충분히 담글 수 있습니다.
영하 교정이 잦을 때	7340	냉동기를 내장해 -40 ~ 150 °C를 벤치에서 교정합니다.
610 mm 침지와 일정한 액면이 필요할 때	6054·6055·7007	동심관 구조의 딥웰 항온조로 610 mm 깊이를 확보합니다.

구성·옵션

6020 기본 구성과
관련 품목

기본 구성 — 6020 본체와 RS-232 인터페이스 소프트웨어가 포함됩니다.
2001-IEEE — IEEE-488 인터페이스 옵션입니다.
2070 카트·2007 스테인리스 덮개 — 배스 이동과 수조 덮개용 옵션입니다.
2620 RTD 프로브 280 mm — 기준 센서 옵션입니다.
2050 프로브 지지대 키트, 5012·5017 실리콘 오일, 9938 MET/TEMP II 소프트웨어 — 관련 품목입니다.

교정

6020 기준 PRT 교정과
KOLAS 안내

비교 교정의 불확도는 수조 사양이 아니라 기준 PRT와 성적서의 소급성으로 결정되므로, 기준 온도계의 정기 교정을 교정 체계에 포함하세요. 기준 PRT 교정은 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법을 안내해 드립니다.

6020과 함께 보는
항온조와 액체

6020에는 어떤 액체를 사용합니까?
온도대에 맞춰 교체합니다. 저온 쪽은 물, 중간 구간은 실리콘 오일 5012, 고온 쪽은 5017이며 사양표의 안정도와 균일도도 액체마다 다릅니다.
6020으로 40 °C 아래 온도도 교정할 수 있습니까?
네, 수조 안 냉각 코일에 외부 냉각기를 연결하면 내려갑니다. 자체 냉동기는 없으므로 영하 교정이 잦다면 -40 ~ 150 °C의 7340이 적합합니다.
6020의 안정도 수치는 교정 정확도와 같습니까?
아닙니다. 물을 채운 기준 조건에서의 안정도이며, 고온 오일에서는 수치가 달라집니다. 교정 불확도는 기준 PRT와 그 성적서를 따릅니다.
6020과 6331은 어떤 기준으로 고릅니까?
긴 SPRT를 깊이 담가야 하면 6331, 안정도가 우선이면 6020을 선택합니다. 6331은 침지 깊이 457 mm에 액체 15.9 L로 고온 구간에 대응합니다.
