Fluke Calibration 2050/2055/2060/2062/2063 프로브 서포트 하드웨어

Fluke Calibration 2050/2055/2060/2062/2063 프로브 서포트 하드웨어

MODEL
2050/2055/2060/2062/2063
브랜드
FLUKE CALIBRATION
제품 자료
제품문의 구매하기

여러 프로브를 같은 깊이로
수조에 거는 지지 하드웨어

Fluke Calibration 2050 프로브 지지 하드웨어

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke 2050 시리즈는 베이스·로드·보스헤드·홀딩 암을 조합해 PRT·SPRT·유리온도계를 항온조 수조 벽에서 띄워 같은 침지 깊이로 거는 스테인리스 프로브 지지 하드웨어(프로브 스탠드·클램프 키트)입니다. 여러 센서를 한 수조에서 비교 교정하는 실험실에 맞는 구성입니다.

이코노미 키트는 보스헤드 3개와 홀딩 암 2개로 프로브 두 개를 먼저 걸고, 클램프와 로드를 더해 걸 수 있는 수를 늘리는 모듈형입니다. 로드가 스테인리스 강이라 수조 위 증기와 세척 환경에도 잘 견딥니다. 이 지지 하드웨어는 (주)테솔이 국내에 공식 공급합니다.

0.75 in

마이크로 클램프 최대 지름

2.5 in

나사 베이스 직경

4개

이코노미 키트 스테인리스 로드

2개

이코노미 키트 홀딩 암

특징

2050 프로브 서포트의
모듈형 구성

핵심 특징현장에서 달라지는 점
모듈형 조합베이스와 로드, 보스헤드를 골라 조립하므로 항온조 개구부와 프로브 수에 맞춰 배치를 바꿀 수 있습니다.
프로브 띄우기프로브를 수조 벽에서 떨어뜨려 액체 안에 걸기 때문에 벽면 온도의 영향이 줄어듭니다.
깊이 맞춤로드 길이와 클램프 위치로 침지 깊이를 같게 맞춰 수직 균일도 차이가 오차로 번지는 일을 줄입니다.
스테인리스 로드스테인리스 강 로드와 가공 부품이어서 증기가 있는 수조 위에서도 변형이 적습니다.
직각 연결2062 보스헤드로 로드 두 개를 직각으로 이어 가로 프레임을 세울 수 있습니다.
작업대 고정2063 나사 베이스로 로드를 작업대나 배스 뚜껑에 나사로 고정해 흔들림을 막습니다.

침지 깊이

같은 깊이로 거는
이유와 계산

침지 깊이와 수조 균일도 오차

기준 프로브와 피교정 센서의 침지 깊이가 다르면 수조의 수직 균일도 차이가 그대로 측정 오차에 더해집니다. 침지 깊이는 센서 지름의 15배에 감지 소자 길이를 더한 값이 기준입니다. Ø6 mm 프로브라면 90 mm에 감지 소자 길이를 더해 깊이를 정하고, 모든 프로브를 같은 높이에 거세요.

조합 방법

2050 키트 조립과
부품 추가 방법

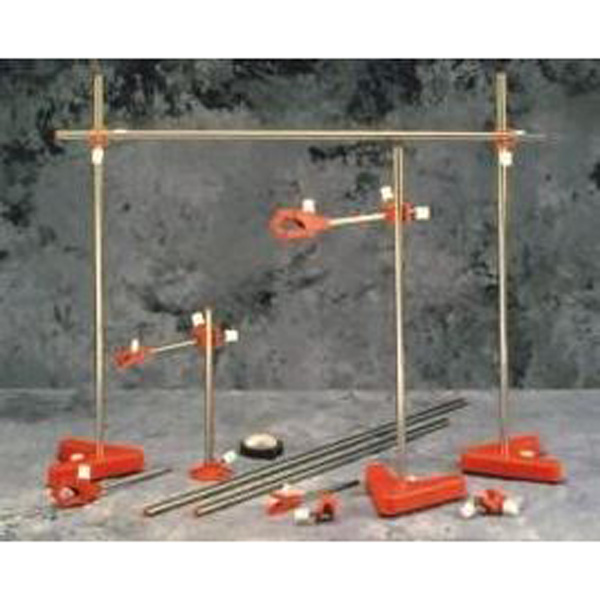

베이스를 작업면에 두고 로드를 세운 뒤, 보스헤드로 로드를 직각으로 잇고 클램프로 프로브를 고정합니다. 벤치 프레임은 로드 한 개와 클램프 세 개로 개구부 위에 만들 수 있으며, 프로브 수가 늘면 로드와 보스헤드, 클램프를 추가하세요.

개구부 위에 세우는 벤치 프레임

이 하드웨어는 특정 항온조 전용이 아니라 6020·7340·7508 계열 같은 여러 항온조에 사용하는 범용 부품입니다. 항온조 전용 고정구(7342-2050, 7109-2027, 2196)는 별도 품목이므로, 개구부 형태를 보고 범용 하드웨어와 전용 고정구 가운데 하나를 고르세요.

사양

2050 키트 구성과
부품별 상세 사양

항목사양
2050 이코노미 클램프 키트베이스 2개, 스테인리스 로드 4개(29 · 23 · 20 · 20 in), 보스헤드 3개, 프로브 홀딩 암 2개 (P/N 1649743)

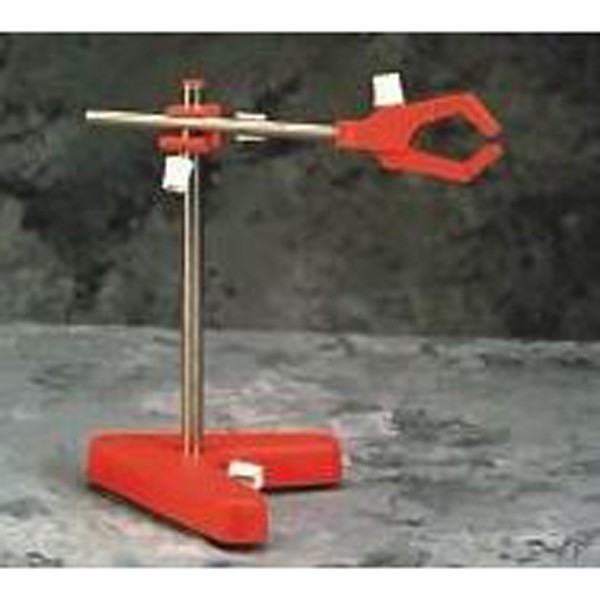

단일 프로브 키트베이스 1개, 10 in 로드 1개, 보스헤드 1개, 중간 클램프 1개
2060 스테인리스 로드23 in 로드 1개 (P/N 1649812)
2055 마이크로 클램프2개 묶음, 지름 0.75 in까지의 온도계 · 프로브용
2062 보스헤드5개 묶음, 로드 두 개를 직각으로 잇고 클램프를 로드에 고정
2063 나사 베이스4개 묶음, 지름 2.5 in 베이스로 로드를 작업대나 배스 뚜껑에 나사로 고정 (나사 포함)
소재스테인리스 강 로드, 가공 부품
신형 프로브 홀더지름 10 mm까지의 프로브용
베이스 형식V베이스를 대체한 소형 베이스, 작업대 또는 배스·퍼니스 상단에 설치

활용 분야

2050 서포트로 프로브를
고정하는 교정 작업

  • 비교 교정 — 프로브와 온도계를 항온조 액체에 같은 깊이로 걸어 기준 센서와 피교정 센서를 비교합니다.
  • 벤치 마운트 — 로드 한 개와 클램프 세 개로 개구부 위에 프레임을 만들어 센서를 정렬합니다.
  • 온도계 교정 — 지름 0.75 in 이하 온도계를 마이크로 클램프로 잡아 눈금 읽기 자세를 안정시킵니다.
  • 다중 센서 시험 — 로드와 보스헤드를 더해 프로브 수를 늘려 한 번에 여러 센서를 시험합니다.

선택 가이드

프로브 수에 맞는
2050 키트 선택

이럴 때 (현장 조건·용량)권장 구성선택 이유
프로브가 여러 개이고 벤치 프레임까지 만들 때2050 이코노미 키트로드 4개와 보스헤드 3개가 들어 있어 프로브를 늘리거나 벤치 프레임을 만들기에 여유가 있습니다.
프로브 하나를 처음 걸 때단일 프로브 키트V베이스·10 in 로드·보스헤드·클램프가 한 세트라 프로브 하나를 바로 걸 수 있습니다.
기존 키트에 로드나 클램프만 더할 때개별 하드웨어 (2060 · 2055 · 2062 · 2063)필요한 부품만 따로 주문하면 되므로 기존 키트를 그대로 두고 확장할 수 있습니다.

구성·옵션

2050 키트와 부품의
주문 단위·P/N

  • 2050 이코노미 클램프 키트 — P/N 1649743.
  • 2060 스테인리스 로드 — P/N 1649812, 23 in 로드 1개 단위.
  • 2055 · 2062 · 2063 — 묶음 단위 품목이며 주문 가능 여부는 견적 단계에서 안내합니다.
