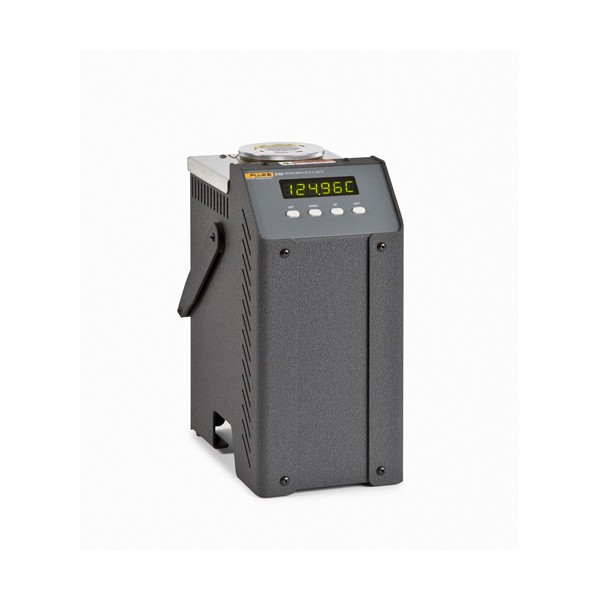

Fluke Calibration 6102/7102/7103 액체항온조(소형)

Fluke Calibration 6102/7102/7103 액체항온조(소형)

MODEL
6102/7102/7103
브랜드
FLUKE CALIBRATION
제품 자료
제품문의 구매하기

짧거나 굵은 센서를 현장에서
교정하는 휴대형 마이크로 배스

Fluke Calibration 6102·7102·7103 마이크로 배스

견적 받기

Fluke Calibration 국내 공식 대리점

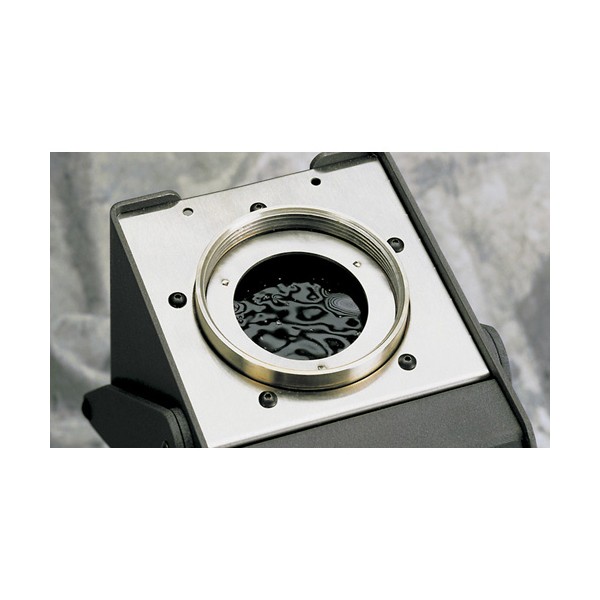

Fluke Calibration 6102·7102·7103은 0.75~1.0 L 액체를 교반해 Ø64 mm × 140 mm 웰을 만드는 휴대형 마이크로 배스(Micro Bath)입니다. 드라이웰에 들어가지 않는 짧거나 굵은 센서도 액체에 담가 현장에서 교정할 수 있습니다.

표시 정확도는 내장 센서 기준 ±0.25 °C이므로, 외부 기준 온도계를 함께 담가 균일도 ±0.02 °C의 웰 안에서 비교 교정하세요. 액체를 포함해도 4.5~9.8 kg이라 설비 사이를 직접 들고 옮길 수 있으며, 이 휴대형 배스는 (주)테솔이 국내에 공식 공급합니다.

±0.25 °C

내장 센서 기준 표시 정확도

Ø48 mm

140 mm 깊이의 작업 구역 지름

4.5 kg

6102의 액체 포함 무게

±0.02 °C

세 모델 공통 균일도

특징

형상에 관계없이
액체로 센서 교정

핵심 특징현장에서 달라지는 점
모든 형상의 센서 수용드라이웰 보어에 맞지 않는 짧거나 굵은 센서, 굽은 센서도 액체에 담가 교정할 수 있습니다.
넓은 모델 범위6102는 고온 쪽, 7102와 7103은 영하까지 대응하므로 현장 센서의 사용 온도대에 맞춰 모델을 고를 수 있습니다.
빠른 가열7102와 7103은 25 °C에서 100 °C까지 30~35분에 도달해 현장 점검 시간이 짧습니다.
열전식 냉각7102와 7103은 압축기 없이 열전식으로 냉각하므로 진동과 소음이 작고, 움직이는 부품은 교반 막대 하나뿐입니다.
운반용 밀봉 덮개이동 중에도 액체가 쏟아지지 않아 설비 사이를 옮길 때 별도 마개가 필요 없습니다.
무료 소프트웨어 포함RS-232와 Interface-it 소프트웨어가 기본 포함되어 PC에서 설정과 기록을 바로 시작할 수 있습니다.
설정점 8개 저장자주 사용하는 교정점을 저장하고 가열·냉각 램프 속도를 조절해 센서의 열충격을 줄입니다.

기준 온도계

표시값과 균일도의
구분

표시 정확도는 내장 제어 센서의 값이므로 교정 기준으로 그대로 사용하지 않습니다. 균일도는 웰 안의 온도 차이를 뜻하며, 더 작은 불확도가 필요하면 외부 기준 온도계를 함께 담가 그 값을 기준으로 삼으세요. 실험실 수준의 안정도가 필요한 교정이라면 6109A·7109A나 7340을 검토하세요.

기준 온도계를 함께 담가 불확도 개선

기준 온도계와 피교정 센서를 웰의 같은 깊이에 두고, 교반 상태에서 안정 시간을 둔 뒤 값을 읽으세요. 교반 막대가 액체를 순환시키므로 웰 안 온도가 고르게 유지됩니다.

위생 센서

클램프 체결 센서도
분리하지 않고 교정

클램프 체결 위생 RTD와 짧은 센서는 드라이웰 보어에 맞지 않지만, 마이크로 배스에서는 형상과 관계없이 Ø48 mm 작업 구역에 담글 수 있습니다. 압축기가 없고 움직이는 부품이 교반 막대 하나뿐이어서 제약·식품 플랜트 순회 교정에 적합합니다.

플랜트 순회 교정을 위한 구성

운반용 밀봉 덮개를 닫고 이동한 뒤 현장에서 시험 덮개로 바꿔 센서를 고정하세요. 모델별 시험 덮개는 6102가 2082-M, 7102가 2082-P, 7103이 2085입니다.

사용 방법

6102·7102·7103 마이크로 배스
RS-232 설정 순서

6102, 7102, 7103 마이크로 배스는 뒷면 DB-9 RS-232 포트로 컴퓨터나 터미널에 연결해 설정 온도를 읽고 바꿉니다. 페이지 사양에 따라 Interface-it 소프트웨어가 기본 구성에 들어 있습니다.

소프트웨어·도구하는 일
RS-232 포트 (DB-9 male)8 data bits, 1 stop bit, no parity로 컴퓨터와 통신
Serial 메뉴보율(기본 2400), 샘플 주기, 이중 모드, 줄바꿈 설정
Interface-it 소프트웨어PC에서 설정과 기록

처음 연결하는 순서

순서할 일
1RS-232 케이블로 뒷면 DB-9 포트와 PC를 연결하세요.
2EXIT를 누른 채 SET을 눌렀다 떼어 보조 메뉴로 들어가고, SET을 반복해 PAr가 나오면 UP으로 Serial을 고릅니다.
3보율(300~9600)과 샘플 주기, 이중 모드, 줄바꿈을 PC 쪽과 같게 맞추세요.
4명령 끝에 캐리지 리턴(CR)을 붙여 s를 보내 현재 설정점이 돌아오는지 확인합니다.
5값을 바꿀 때는 = 뒤에 새 값을 붙여 보내세요.

7102 직렬 명령 예시

명령하는 일
s현재 설정점 읽기
s =150.0설정점을 150.0도로 변경

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 사용하는 본체의 사용자 설명서와 함께 확인하세요.

명령은 대소문자를 구분하지 않고 줄여 쓸 수 있습니다. 값 없이 보내면 읽기, = 뒤에 값을 붙이면 설정으로 동작합니다.

사양

마이크로 배스 3개 모델
사양 비교

항목610271027103
온도 범위35 ~ 200 °C-5 ~ 125 °C-30 ~ 125 °C
안정도±0.02 °C (100 °C), ±0.03 °C (200 °C), 오일 5013±0.015 °C (-5 °C), ±0.03 °C (121 °C), 오일 5010±0.03 °C (-25 °C), ±0.05 °C (125 °C), 오일 5010
냉각 방식가열 전용열전식 (압축기 없음)열전식 (압축기 없음)
용량0.75 L0.75 L1.0 L
가열 · 냉각 시간25 → 200 °C 40분, 200 → 100 °C 35분25 → 100 °C 30분, 25 → 0 °C 30분25 → 100 °C 35분, 25 → -25 °C 45분
전원115 V 또는 230 V ac 전환, 270 W115/230 V ac 전환, 200 W94 ~ 234 V ac, 400 W
크기 (W × H × D)14 × 26 × 20 cm18 × 31 × 24 cm23 × 34 × 26 cm
무게 (액체 포함)4.5 kg6.8 kg9.8 kg
NIST 소급 교정 데이터50 · 100 · 150 · 200 °C-5 · 25 · 55 · 90 · 121 °C-25 · 0 · 25 · 50 · 75 · 100 · 125 °C
시험 덮개2082-M2082-P2085

시리즈 공통 사양

항목사양
균일도±0.02 °C
표시 정확도±0.25 °C
작업 구역Ø48 mm × 140 mm
웰 크기Ø64 mm × 140 mm
분해능0.01 °C/°F
작동 환경 온도5 ~ 45 °C
컴퓨터 인터페이스RS-232, Interface-it 소프트웨어 무료 포함
제어 기능설정점 8개 저장, 램프 속도 조정, 과온 차단기, 열 스위치 시험 접점
기본 덮개운반용 밀봉 덮개
선택 사양운반 케이스 9310·9311·9317, 탱크 확장 어댑터 76 mm(2083), 예비 교반 막대(3320), 실리콘 오일 1 L(5010·5011·5012·5013)

활용 분야

현장 순회 교정이
필요한 분야

  • 유리·바이메탈 온도계 — 현장에서 기준 온도계와 비교 교정합니다.
  • 제약·식품 플랜트 — 설비를 순회하며 위생 센서의 지시를 점검합니다.
  • 드라이웰 비적합 센서 — 짧거나 굵은 센서를 액체에 담가 교정합니다.
  • 클린룸 장비 — 설비에 달린 온도 센서를 주기적으로 점검합니다.
  • 불확도 개선 — 기준 온도계를 함께 담가 현장 교정의 불확도를 낮춥니다.

선택 가이드

온도 범위와 정확도로 고르는
마이크로 배스

이럴 때 (현장 조건·용량)권장 모델선택 이유
35 ~ 200 °C 고온 현장 점검61020.75 L의 가열 전용 모델로 가장 가볍습니다.
-5 ~ 125 °C 소형 현장 점검7102열전식 냉각으로 0 °C 부근까지 내려가며, 압축기가 없어 진동과 소음이 작습니다.
-30 ~ 125 °C와 1.0 L 액체가 필요할 때7103하한이 -30 °C로 가장 낮고 액체 용량도 1.0 L로 큽니다.
표시 정확도 ±0.1 °C와 -P 입력이 필요할 때6109A·7109A2.5 L 수조에 기준 PRT 입력(-P 구성)을 갖춥니다.

구성·옵션

마이크로 배스 덮개와
운반 옵션

  • 기본 구성 — 운반용 밀봉 덮개와 모델별 시험 덮개(2082-M, 2082-P, 2085)가 포함됩니다.
  • 운반 케이스 9310·9311·9317 — 설비 간 이동용 케이스입니다.
  • 탱크 확장 어댑터 76 mm(2083) — 웰 지름을 넓히는 부속입니다.
  • 예비 교반 막대(3320) — 소모품입니다.
  • 실리콘 오일 5010·5011·5012·5013 — 모델별 사양 기준 액체입니다.

교정

마이크로 배스 기준 온도계와
KOLAS 교정

마이크로 배스의 교정 불확도는 함께 담그는 기준 온도계의 성적서가 좌우합니다. 기준 온도계의 정기 교정이 교정 체계의 핵심이며, (주)테솔이 KOLAS 인정 범위 안에서 교정 방법을 안내해 드립니다.
