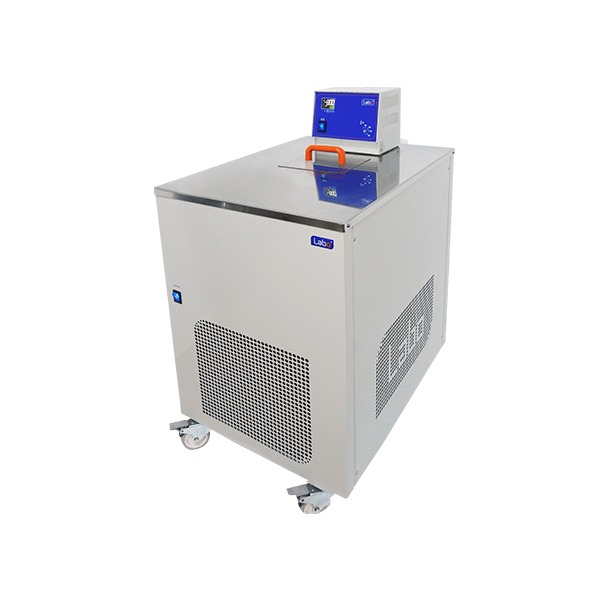

LABO 샤르피 냉각 수조

LABO 샤르피 냉각 수조

MODEL
CP 시리즈
브랜드
LABO

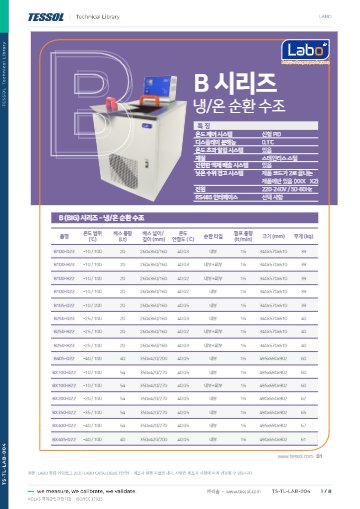

제품 자료
제품문의 구매하기

샤르피 시편을 시험 직전
저온으로 맞추는 냉각 수조

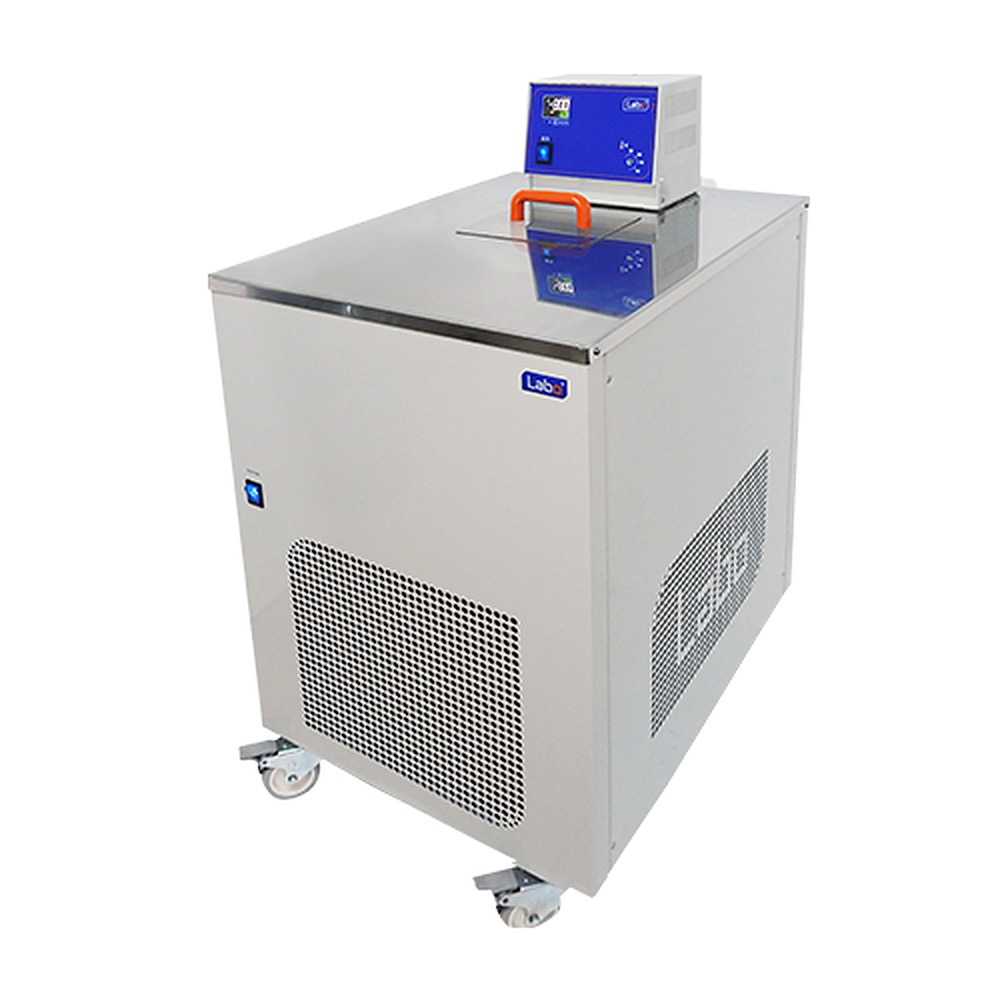

LABO CP 시리즈 샤르피 시편 냉각 수조

견적 받기

Labo 국내 정식 공급 파트너

LABO CP 시리즈는 샤르피 충격 시험 직전 시편을 -40 ~ -80 °C 시험 온도로 맞추는 시편 냉각 수조(Charpy Specimen Conditioning Bath, 시편 컨디셔닝 수조)입니다. 100개 스테인리스 바스켓과 저열전도 집게를 기본으로 구성해 금속 시험소의 ASTM E23 노치 시편 준비를 지원합니다.

시편은 액체에 직접 잠기므로 공기 중에서 식힐 때보다 온도에 빨리 도달하고, 집게는 시편과 함께 조 안에서 식혀 두어 이송 중 열 유입을 줄입니다. 충격 시험기 옆에서 시편 온도 조건을 반복해서 맞추는 이 수조는 (주)테솔이 국내에 공식 공급합니다.

5개 모델

하한 -40 ~ -80 °C

100개

스테인리스 바스켓 수용 시편

저열전도

이송용 시편 집게

8 ~ 22 L

모델별 조 용량

특징

시험 직전 시편을
온도에 맞추는 구성

핵심 특징현장에서 달라지는 점
100개 시편 바스켓녹슬지 않는 스테인리스 바스켓에 시편을 한꺼번에 담가 하루 시험 물량을 한 번에 컨디셔닝합니다.
저열전도 집게열전도가 매우 낮은 특수 집게여서 시편을 옮길 때 외부 열이 적게 들어갑니다.
충격 시험기 연계집게로 시편을 집어 충격 시험기 받침에 손이 닿지 않게 올립니다.
하한 -80 °CCP-800은 -80 °C 하한으로 저온 시험 조건까지 시편을 맞춥니다.
0.1 °C 표시와 PID표시는 0.1 °C 단위이고 PID가 설정 온도를 유지해 컨디셔닝 온도를 반복 재현합니다.
과열 경보와 내부 순환과열 시 경보로 알리고, 조 안에서 액체를 순환시켜 시편 위치별 온도 편차를 줄입니다.

액체 매체

액체 매체가
공기보다 빠른 이유

ISO 148-1은 시편을 액체 매체에서 5분, 기체 매체에서 30분 이상 유지하도록 규정하므로 액체가 시편 온도를 그만큼 빨리 맞춥니다. CP 시리즈는 시험 직전 시편을 항온조 액체로 컨디셔닝한 뒤 바로 충격 시험으로 이어가는 용도의 수조입니다. 적합 여부는 시험소가 외부 온도계로 매체 온도를 확인해 판단하며, 안정도 ±0.03 ~ 0.05 °C는 매체 온도 변동의 여유 폭을 가늠하게 합니다.

액체에 잠가 맞추는 시편 온도

바스켓째 시편을 액체에 담가 시험 온도를 맞춥니다. 시험 온도대에 맞는 저온용 액체를 선택하고, 액체를 바꿀 때는 조를 완전히 비운 뒤 채우세요.

이송과 집게

집게 운용과
시편 이송 순서

저열전도 집게는 시편과 함께 조 안에서 식혀 두었다가 사용합니다. 집게가 외기 온도에 머물면 시편에 열이 들어가므로 컨디셔닝 중에는 집게도 액체에 담가 두세요. 이송 시간을 짧게 유지해야 하므로 충격 시험기와의 거리와 작업 순서를 시험 전에 연습해 두세요.

조에서 식혀 둔 집게

집게를 바스켓 옆에 담가 같은 온도로 유지하고, 시편을 집어 곧바로 시험기 받침으로 옮깁니다. 집게 끝이 젖어 있으면 닦지 않고 그대로 사용하세요.

사양

5개 모델 비교와
시리즈 공통 사양

모델온도 범위조 용량 (개구 / 깊이)히터 · 냉각 (20 °C)안정도외형 (W × L × H)
CP-400-40 ~ 100 °C8 L (140 × 145 / 160 mm)1.1 kW · 0.47 kW±0.03 °C310 × 380 × 650 mm
CP-402-40 ~ 100 °C22 L (260 × 360 / 200 mm)2.0 kW · 0.51 kW±0.05 °C495 × 690 × 892 mm
CP-650-65 ~ 100 °C8 L (140 × 145 / 160 mm)2.0 kW · 0.61 kW±0.05 °C495 × 690 × 892 mm
CP-702-70 ~ 100 °C20 L (190 × 360 / 200 mm)2.0 kW · 0.67 kW±0.05 °C490 × 690 × 960 mm
CP-800-80 ~ 100 °C8 L (140 × 145 / 160 mm)2.0 kW · 0.67 kW±0.05 °C495 × 690 × 892 mm

시리즈 공통 사양

항목사양
펌프최대 21 L/min · 0.6 bar, 내부 순환
시편 수용스테인리스 바스켓 100개
집게저열전도 샤르피 시편 집게
무게CP-400 39 kg, 그 외 모델은 해당 없음(미공개)
표시·제어디지털 0.1 °C 표시, PID 제어
안전과열 경보
관련 시험ASTM E23, TSE
조 규격8 L 모델 개구 140 × 145 / 160 mm (C300 ~ C800, CAL-160, CAL-180과 동일)
전원220 ~ 240 V, 50 ~ 60 Hz
구성품스테인리스 바스켓(시편 100개), 저열전도 집게

활용 분야

샤르피 시험 전
시편 준비 현장

  • 샤르피 충격 시험 — 시험 직전 시편을 정해진 온도로 맞춥니다.
  • ASTM E23 시험 — 금속 노치 시편을 조건에 맞춰 준비합니다.
  • 저온 시편 준비 — -40 ~ -80 °C 범위로 시편을 냉각합니다.
  • 재료 연구실 — 여러 재료 시편을 같은 조건으로 맞춥니다.

선택 가이드

CP 시리즈 하한과 조 크기로
고르는 모델

이럴 때 (현장 조건)권장 모델선택 이유
-40 °C면 되고 조가 작아도 될 때CP-400소형 조에 안정도 ±0.03 °C로 시리즈에서 가장 좁습니다.
-65 °C까지 필요할 때CP-650소형 조에 냉각 능력 0.61 kW입니다.
-80 °C까지 필요할 때CP-800소형 조로 시리즈에서 가장 낮은 하한입니다.
조를 넓게 쓰고 싶을 때CP-402, CP-702CP-402는 -40 °C 조, CP-702는 -70 °C 조를 넓은 개구로 갖춥니다.

구성·옵션

기본 구성과
품번

  • 품번 — CP-400, CP-402, CP-650, CP-702, CP-800
  • 바스켓 — 스테인리스 바스켓(시편 100개)
  • 집게 — 저열전도 집게
  • 순환 — 내부 순환 전용

관련 제품

CP 시리즈와 함께 보는
항온 수조

  • LABO C 시리즈 소형 냉온 순환 수조 (−20 / −80 ~ 100 °C)
  • LABO H 시리즈 가열 순환 수조 (7 ~ 54 L)
  • LABO S 시리즈 소형 냉온 순환 수조 (넓고 낮은 7 L)
  • LABO CAL · CALX 시리즈 교정용 액체 항온조 (안정도 ±0.01 °C)
