Fluke Calibration 3130 휴대용 압력교정기(반자동)

Fluke Calibration 3130 휴대용 압력교정기(반자동)

MODEL
3130
브랜드
FLUKE CALIBRATION
제품 자료
제품문의 구매하기

펌프를 따로 챙기지 않는
휴대용 압력교정기

Fluke Calibration 3130 휴대용 압력교정기 · 전동 펌프 내장

견적 받기

Fluke Calibration 국내 공식 대리점

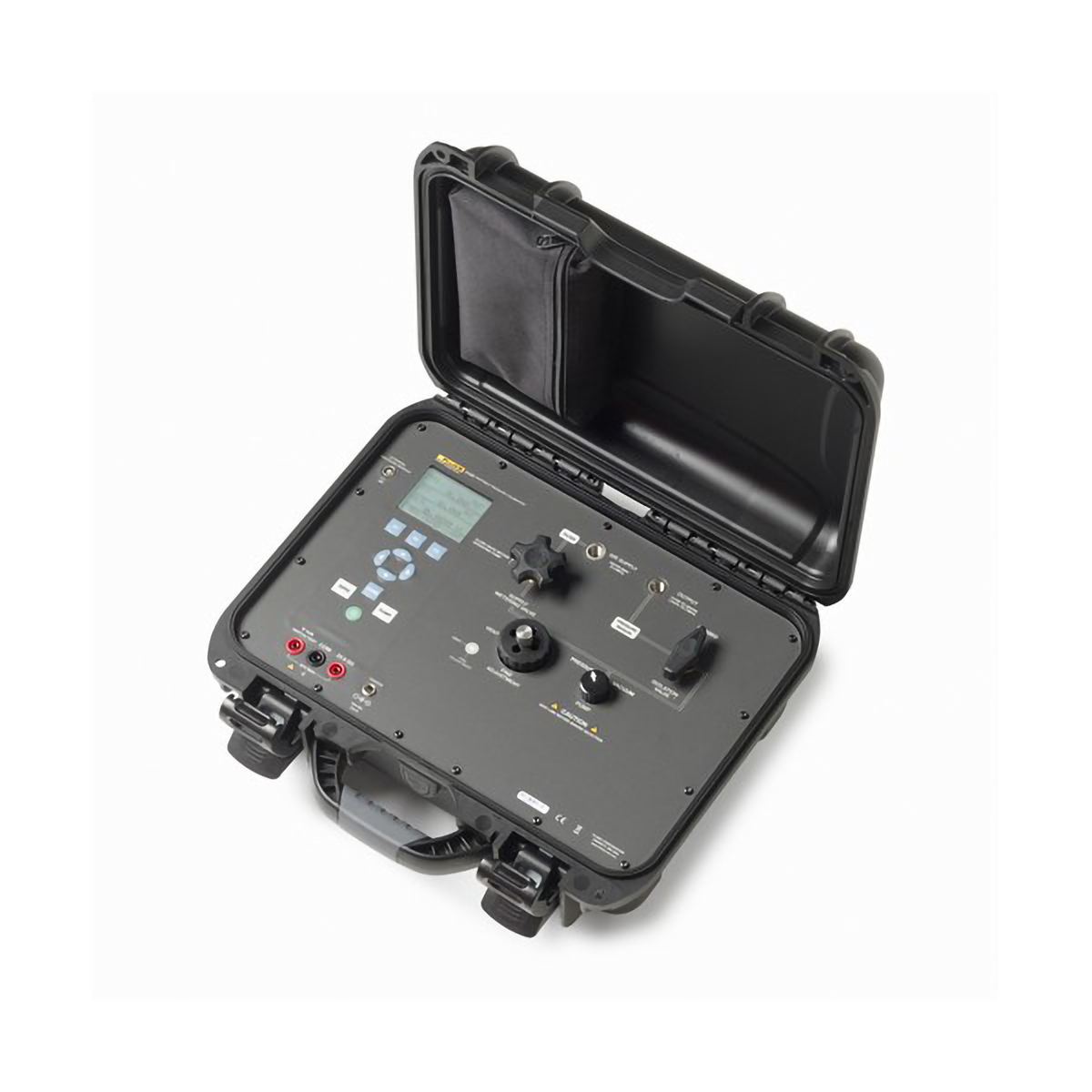

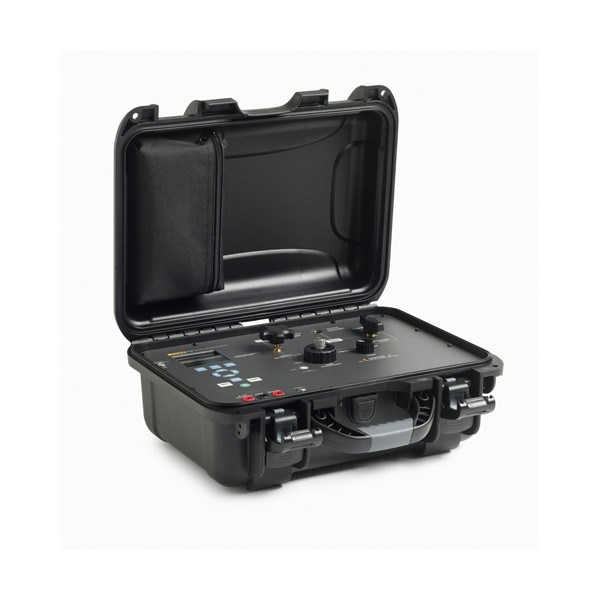

Fluke Calibration 3130 휴대용 압력교정기(Portable Pressure Calibrator)는 전동 펌프로 -80 kPa ~ 2 MPa의 압력을 발생하고, 가변 용적으로 압력을 직접 미세 조정하는 현장용 공압 교정기입니다. mA·V 측정과 24 V 루프 전원도 한 케이스에 갖췄습니다.

압력 불확도는 읽음값의 0.025 %에 0.01 % FS를 더한 값이며, 측정만 한다면 내장 배터리로 약 50시간 동작합니다. 펌프와 미세 조절, 전기 측정이 한 케이스에 들어 있어 현장에 장비를 따로 챙겨 갈 필요가 없습니다. 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

-80 kPa ~ 2 MPa

내장 펌프로 만드는 범위

0.025 %

읽음값 기준 압력 불확도

24 V

루프 전원, mA·V 측정

약 50시간

NiMH 배터리, 측정 전용

특징

펌프와 전기 측정을 담은
휴대용 압력교정기

핵심 특징현장에서 달라지는 점
내장 전동 펌프전동 펌프가 압력을 만들고, 가변 용적으로 직접 미세하게 맞춥니다.
진공부터 2 MPa-80 kPa 진공부터 2 MPa(300 psi)까지 한 장비로 발생합니다.
외부 기체 연결압축 공장 공기 같은 외부 기체를 연결하면 큰 용적도 채울 수 있습니다.
루프 교정트랜스미터에 24 V 루프 전원을 공급하면서 압력과 mA를 함께 읽습니다.
전기 측정·출력4 ~ 20 mA는 측정과 출력이 모두 가능하고, 0 ~ 30 V dc는 측정할 수 있습니다.
700P 호환Fluke 700P 압력 모듈을 연결하면 내장 범위 밖의 압력도 읽을 수 있습니다.
소급성 인증서NIST 소급성 인증서와 매뉴얼이 기본 구성에 들어 있습니다.

루프 교정

3130으로 하는
현장 트랜스미터 교정

24 V 루프 전원과 mA 측정

루프 교정 때는 트랜스미터에 24 V를 공급하면서 압력과 mA를 함께 읽습니다. mA 측정 불확도는 0 ~ 24 mA에서 읽음값의 0.015 %에 0.002 mA를 더한 값입니다. V 측정은 0 ~ 30 V dc에서 읽음값의 0.015 %에 0.002 V를 더합니다.

펌프와 배터리

3130 펌프 용량과
배터리 운용 시간

배터리 동작 시간

측정만 하거나 외부 공기를 사용하면 내장 NiMH 배터리(3,800 mAh)로 약 50시간 동작합니다. 내장 펌프로 300 psi까지 가압하는 교정은 약 100회 할 수 있습니다. 큰 용적은 압축 공장 공기를 외부 공급 포트에 연결해 채우세요.

교정 관리

휴대용 압력교정기의 교정 이력

현장 교정기는 이동과 온도 변화를 자주 겪으므로 교정 주기와 이력을 꾸준히 관리해야 합니다. 3130-G2M/C는 ISO 17025 인정 교정으로 구성하는 모델입니다. 국내 정기 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

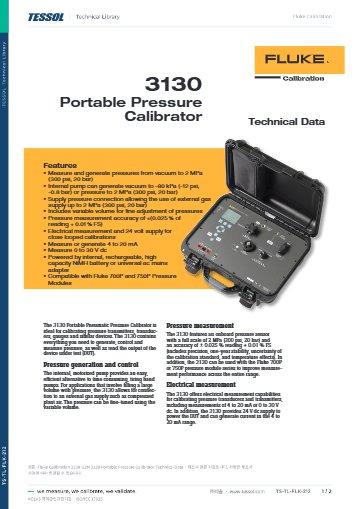

사양

3130 압력·전기 측정·
전원 사양

항목사양
압력 범위 (내장 펌프)-80 kPa ~ 2 MPa (-0.8 ~ 20 bar, -12 ~ 300 psi)
압력 범위 (외부 기체)0 ~ 2 MPa (0 ~ 300 psi), 공급 포트
압력 불확도0.025 % 읽음값 ±0.01 % FS (정밀도·1년 안정도·기준기 불확도·온도 영향 포함)
온도 영향15 ~ 35 °C 없음 · 그 밖 ±0.002 % FS/°C 추가
압력 발생 · 조절내장 모터 펌프 · 가변 용적 미세 조절
전기 측정mA 0.015 % 읽음값 ±0.002 mA (0 ~ 24 mA) · V 0.015 % 읽음값 ±0.002 V (0 ~ 30 V dc) · 24 V dc 루프 전원 · 4 ~ 20 mA 출력
배터리내장 NiMH 3,800 mAh · 측정만 또는 외부 공기 약 50시간 · 내장 펌프로 300 psi까지 약 100회 · 12 V dc 어댑터 · 충전기
포트1/8 in NPT (외부 공급 · 시험)
단위psi · bar · mbar · kPa · MPa · kgf/cm² · mmH2O · cmH2O · inH2O · mmHg · inHg
모듈Fluke 700P 압력 모듈 호환
환경 · 크기 · 무게동작 -10 ~ +50 °C · 보관 -20 ~ +60 °C · 15.25 × 12 × 7 in · 약 7 kg
모델3130-G2M (표준 교정) · 3130-G2M/C (ISO 17025 인정 교정)
EMI/RFI 적합성EN61326:2006 Annex A

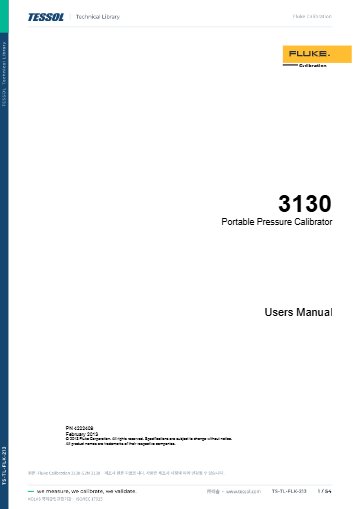

구성품매뉴얼 · NIST 소급성 인증서 · 테스트 리드 · 범용 AC 어댑터/충전기

활용 분야

공압 현장 교정이
잦은 작업

  • 공정 현장 트랜스미터 — 루프 전원을 공급하고 압력 트랜스미터를 교정합니다.
  • 압력 변환기·게이지 — 압력을 가하며 전기 출력을 점검하고 조정합니다.
  • 큰 용적 시험 — 압축 공장 공기 같은 외부 기체를 연결해 시험 용적을 채웁니다.
  • 이동 교정 — 배터리로 동작하는 한 케이스 장비라 여러 장소를 옮겨 다니며 교정합니다.
  • 범위 확장 — 700P 압력 모듈을 연결해 다른 범위까지 읽습니다.

선택 가이드

교정 대상으로 고르는
압력 교정 장비

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
공압 트랜스미터를 현장에서 펌프로 맞출 때3130전동 펌프와 루프 전원, mA 측정을 한 케이스에 담아 현장 루프 교정에 맞습니다.
유압 계기를 높은 압력으로 교정할 때E-DWT-H수동으로 유압을 발생해 200 MPa까지 교정하므로 공압 범위를 넘는 유압 계기에 맞습니다.
압력 지시계만 있으면 될 때7050 계열압력을 읽는 디지털 지시계라 압력 발생 없이 값만 확인하면 될 때 적합합니다.
정밀한 기준 압력을 모니터링할 때RPM4기준 압력 모니터로 쓰는 장비라 교정실에서 정밀한 기준값을 지켜야 할 때 맞습니다.

구성·옵션

3130 모델과
기본 구성품

구분내용
품번3130-G2M · 3130-G2M/C
구성품매뉴얼 · NIST 소급성 인증서 · 테스트 리드 · 범용 AC 어댑터/충전기
인정 교정 모델3130-G2M/C (ISO 17025 인정 교정)
별매Fluke 700P 압력 모듈(구성에 포함되지 않음)
