Fluke Calibration E-DWT-H 전자식 압력교정기

Fluke Calibration E-DWT-H 전자식 압력교정기

MODEL
E-DWT-H
브랜드
FLUKE CALIBRATION

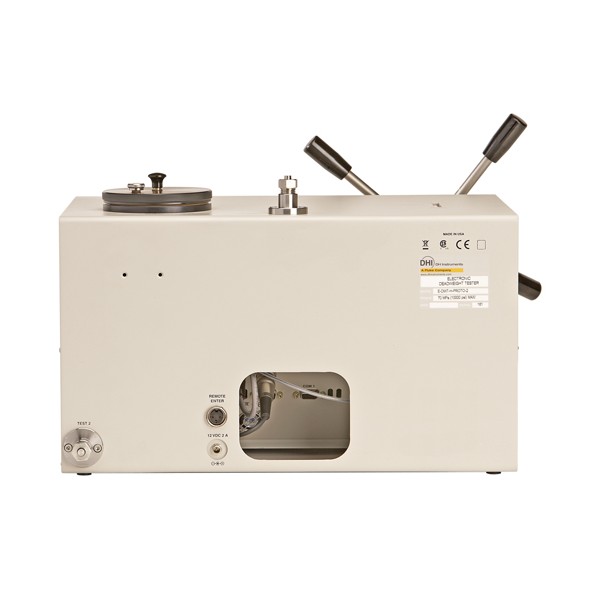

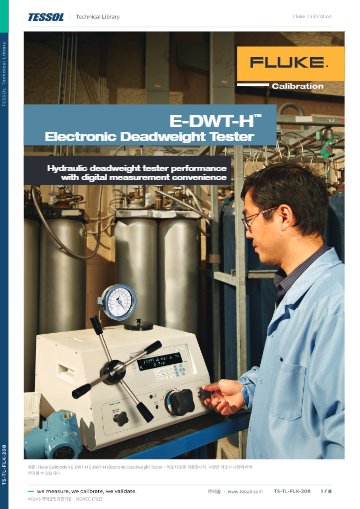

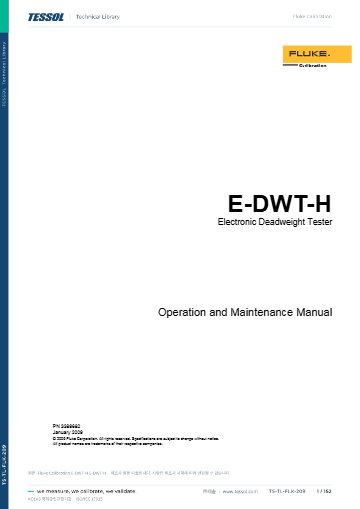

제품 자료
제품문의 구매하기

하중을 싣고 내리지 않고
200 MPa까지 교정하는 기준기

Fluke Calibration E-DWT-H 유압 전자식 기준기 · 6531 · 6532 키트

견적 받기

Fluke Calibration 국내 공식 대리점

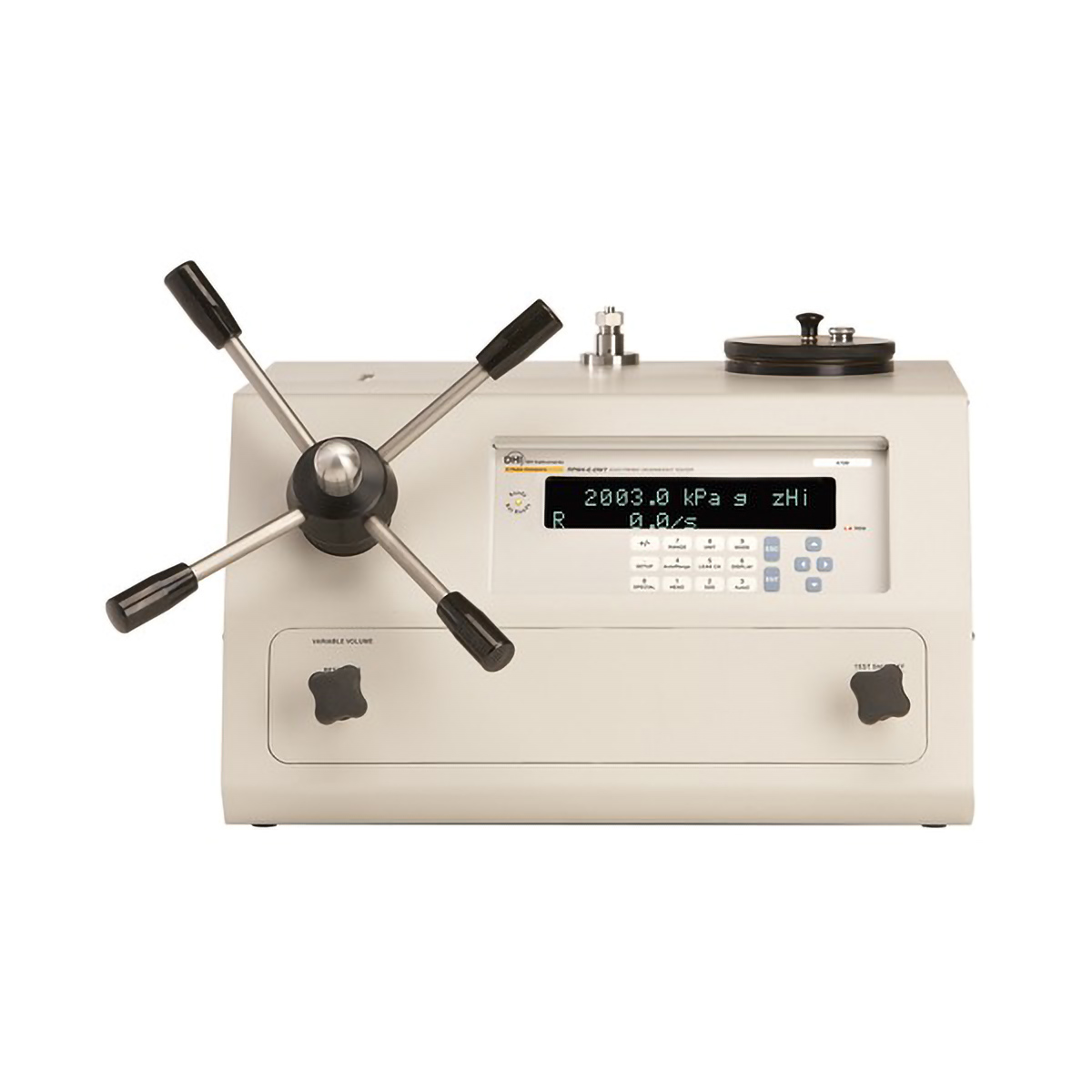

Fluke Calibration E-DWT-H 유압 전자식 기준기(DH Instruments 설계)는 스크루 프레스로 압력을 수동 발생시키고 기준 모니터 RPM4-E-DWT로 값을 측정하는 유압 교정 장비입니다. 키트는 6531·6532 이름으로 구성됩니다.

1년 측정 불확도는 읽음값의 ±0.02 %이고 센서 스팬의 0.002 %가 하한입니다. 압력 값이 실시간으로 표시되므로 하중을 싣고 내리는 작업이 없습니다. 이 기준기는 (주)테솔이 국내에 공식 공급합니다.

200 MPa

표준 가변 용적 최대 압력

±0.02 %

1년 측정 불확도, 읽음값 기준

±0.025 %

2년 측정 불확도, 읽음값 기준

센서 1~2개

6531과 6532 키트 구성

특징

분동 대신 전자식으로
측정하는 기준기

핵심 특징현장에서 달라지는 점
가변 용적 압력 발생표준 가변 용적 방식으로 적은 힘을 들여 200 MPa까지 압력을 발생시킵니다.
실시간 압력 표시압력 값을 바로 표시해 하중을 싣고 내리는 작업이 없습니다.
자동 범위 선택AutoRange가 기준 센서를 자동으로 고릅니다.
AutoTest시험 절차를 AutoTest로 간소화합니다.
과압 경보과압이 발생하면 경보를 울립니다.
PTFE 테이프 불필요어댑터가 기본 장착되어 PTFE 테이프 없이 연결합니다.
여러 시험 액체세바케이트, 실리콘 오일, 증류수 등 여러 액체와 호환됩니다.

분동식과의 차이

이름은 데드웨이트,
방식은 전자식

분동이 없는 전자식 구조

이름에 데드웨이트가 들어 있지만 E-DWT-H에는 피스톤-실린더도 분동도 없습니다. 쿼츠 기준 압력 트랜스듀서(Q-RPT)가 압력을 측정하므로 하중을 싣고 내리는 작업이 없고, 두 번째 센서는 반회전 밸브로 높은 압력에서 보호합니다.

키트와 읽음값 구간

센서 개수가 정하는
읽음값 구간

6531과 6532의 차이

6531 키트는 기준 센서 1개를 사용하며 범위의 10 ~ 100 %에서 읽음값 기준 불확도가 적용됩니다. 6532 키트는 센서 2개를 사용하므로 1 ~ 100 %까지 읽음값 기준이 적용됩니다. 가장 작은 센서는 A7M(7 MPa)입니다.

교정 관리

기준 센서의 교정 이력

E-DWT-H의 기준 값은 Q-RPT의 교정에 의존하므로 센서별 교정 이력을 함께 관리하세요. 1년과 2년 불확도는 서로 다른 값이므로 교정 주기에 맞는 값을 적용하세요. 교정이 필요하면 KOLAS 인정 범위에 해당하는지 (주)테솔이 확인해 안내해 드립니다.

사양

범위·불확도·
유압부 사양

항목사양
구성수동 유압 발생 + RPM4-E-DWT 기준 모니터(Q-RPT 1 ~ 2개, A7M 7 MPa ~ A200M 200 MPa, Lo Q-RPT A40M 이하)
범위표준 가변 용적 200 MPa(30,000 psi) · 대용량(-HV) 100 MPa(15,000 psi)
측정 불확도 (k=2)1년 ±0.02 % 읽음값 또는 Q-RPT 스팬의 0.002 % · 2년 ±0.025 % 읽음값 또는 Q-RPT 스팬의 0.0025 % 중 큰 값 (10 ~ 40 °C 온도 영향·교정 기준 ±0.005 % 포함)
% 읽음값 구간6531(Q-RPT 1개) 10 ~ 100 % FS · 6532(Q-RPT 2개) 1 ~ 100 % FS
정밀도 · 예측 안정도정밀도 ±0.018 % 읽음값 또는 Q-RPT 스팬의 0.0018 % · 예측 안정도 ±0.0075 % 읽음값(1년) · ±0.015 %(2년)
분해능기본 활성 범위의 0.01 % · Q-RPT 최대의 1 ppm 또는 AutoRange 10 ppm까지 조정
매체디에틸헥실 세바케이트 충전 또는 건조 출고 · 세바케이트 · 실리콘 오일 · 프로필렌 글리콜 · 불소계 액체 · 이소프로필 알코올 · 증류수 호환 · Skydrol · 광유 준비 옵션
유압부저장조 300 cc · 가변 용적 3 cc(표준) 또는 7 cc(HV) · 프라이밍 펌프 3.7 cc, 최대 700 kPa
시험 연결DH500 암나사(AE F250C · HIP HF4 동등) · NPT · BSP 어댑터 키트 · 어댑터 최대 압력 140 MPa(20,000 psi)
시험 연결 어댑터NPT 1/8 · 1/4 · 3/8 · 1/2 in · BSP 1/8 · 1/4 · 3/8 · 1/2 in · M20x1.5 · M14x1.5
통신 · 자동화RS-232(COM1 · COM2) · AutoTest · COMPASS for Pressure
전원100 ~ 240 V ac 공급기로 12 V dc 1.2 A · 배터리 팩 옵션 최대 8시간
환경 · 크기 · 무게동작 10 ~ 40 °C, 0 ~ 70 %RH · 예열 15분 · 41.4 × 37.1 cm, 높이 26.9 cm · 12 kg(Q-RPT 1개) / 14 kg(2개)
보관 환경-20 ~ 70 °C, 0 ~ 100 %RH
기능AutoTest · AutoRange · 준비/준비 안됨 표시 · 온보드 데이터 저장 · 과압 경보
충전내장 프라이밍 펌프 · 진공 충전 키트로 시험 액체 충전, 공기 제거

활용 분야

유압 계기를 교정하는
현장

  • 압력계 교정 — 압력계와 트랜스듀서, 트랜스미터를 유압으로 교정합니다.
  • 아날로그 게이지 — 공칭 압력을 정밀하게 설정해 지시 오차를 확인합니다.
  • 계측·교정 연구소 — 교정실 기준 장비로 활용합니다.
  • 현장 작업 — 배터리 팩과 운반 케이스로 현장에서 사용합니다.

선택 가이드

센서 구성으로
고르는 키트

이럴 때 (현장 조건·용량·규격)권장 구성선택 이유
범위의 10 % 이상만 쓰고 센서 한 개로 충분할 때6531센서 1개이며 10 ~ 100 % FS에서 읽음값 기준입니다.
낮은 압력까지 읽음값 기준으로 쓰고 싶을 때6532센서 2개이며 1 ~ 100 % FS까지 읽음값 기준입니다.
현장 작업으로 자주 옮길 때배터리 팩 + 운반 케이스배터리 팩으로 AC 전원이 없는 곳에서도 최대 8시간 사용할 수 있습니다.
기체로 고압 게이지를 교정할 때PGC-10000-AF유압이 아니라 기체 압력으로 교정합니다.

구성·옵션

키트 품번과
선택 사양

키트는 센서 개수에 따라 6531과 6532 계열로 나뉩니다. 선택 사양은 별도 품번으로 구성합니다.

키트 품번

품번센서범위
6531-7MA7M0.7 ~ 7 MPa (100 ~ 1,000 psi)
6531-14MA14M1.4 ~ 14 MPa (200 ~ 2,000 psi)
6531-20MA20M2 ~ 20 MPa (300 ~ 3,000 psi)
6531-40MA40M4 ~ 40 MPa (600 ~ 6,000 psi)
6531-70MA70M7 ~ 70 MPa (1,000 ~ 10,000 psi)
6531-140MA140M14 ~ 140 MPa (2,000 ~ 20,000 psi)
6531-200MA200M20 ~ 200 MPa (3,000 ~ 30,000 psi)
6532-70MA70M/A7M0.7 ~ 70 MPa (100 ~ 10,000 psi)
6532-140MA140M/A14M1.4 ~ 140 MPa (200 ~ 20,000 psi)
6532-200MA200M/A20M2 ~ 200 MPa (300 ~ 30,000 psi)

선택 사양

품목품번
견고 선적 케이스3338097
바퀴형 견고 선적 케이스3329777
12 V dc 배터리 팩(충전기 포함)3071049
원격 ENTER 발스위치3070940
상호연결 키트(후방 시험 포트용)3466337
액체 충진 키트3462475
BSP 어댑터 키트3466419
NPT 어댑터 키트3466392
