Fluke Calibration PGC-10000-AF 공압 게이지 교정기(부스터)

Fluke Calibration PGC-10000-AF 공압 게이지 교정기(부스터)

MODEL
PGC-10000-AF
브랜드
FLUKE CALIBRATION

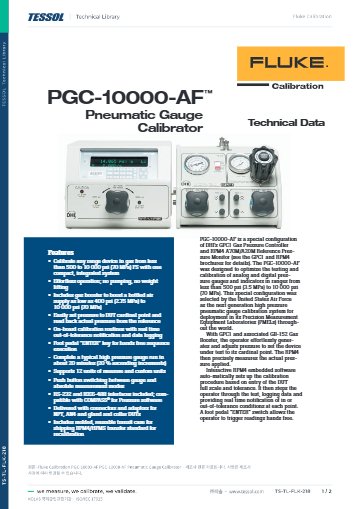

제품 자료
제품문의 구매하기

병 가스만으로 70 MPa까지
게이지를 교정하는 공압 시스템

Fluke Calibration PGC-10000-AF 공압 게이지 교정 시스템

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration PGC-10000-AF는 기체 컨트롤러 GPC1, 가스 부스터 GB-152, 기준 압력 모니터 RPM4로 구성되어 70 MPa(10,000 psi)까지 기체로 게이지를 교정하는 공압 게이지 교정 시스템(DH Instruments 설계)입니다.

가스 부스터가 병 가스 압력을 최대 25배까지 높이므로 3 ~ 20 MPa 병 가스만 공급하면 되고, 기준 정확도는 RPM4가 맡습니다. Hi 기준 센서의 측정 불확도는 읽음값의 ±0.02 %입니다. 이 시스템은 (주)테솔이 국내에 공식 공급합니다.

70 MPa

기체로 교정하는 상한

25배

가스 부스터 최대 출력 배율

±0.02 %

Hi 측정 불확도, 읽음값 기준

0.5 psi

Hi 불확도의 하한 값

특징

GPC1 컨트롤러와
GB-152 부스터 구성

핵심 특징현장에서 달라지는 점
기체 컨트롤러 GPC1압력을 발생시키고 조절하는 장치라 손 펌프 없이 시험 압력까지 올릴 수 있습니다.
가스 부스터 GB-152병 가스 압력을 최대 25배까지 높여 고압 시험에 필요한 압력을 만듭니다.
Hi · Lo 기준 센서70 MPa와 20 MPa 센서로 범위를 나눠 읽으므로 낮은 압력에서 불확도 하한이 작아집니다.
게이지·절대압 교정게이지 0 ~ 10,000 psig와 절대압을 한 시스템으로 교정할 수 있습니다.
예측 안정도6개월 예측 안정도는 읽음값의 ±0.004 %입니다.
COMPASS 연동RS-232와 IEEE-488로 COMPASS for Pressure 소프트웨어에 연결할 수 있습니다.
풋 페달 ENTER연결 작업으로 양손이 바쁠 때도 풋 페달로 ENTER를 입력할 수 있습니다.

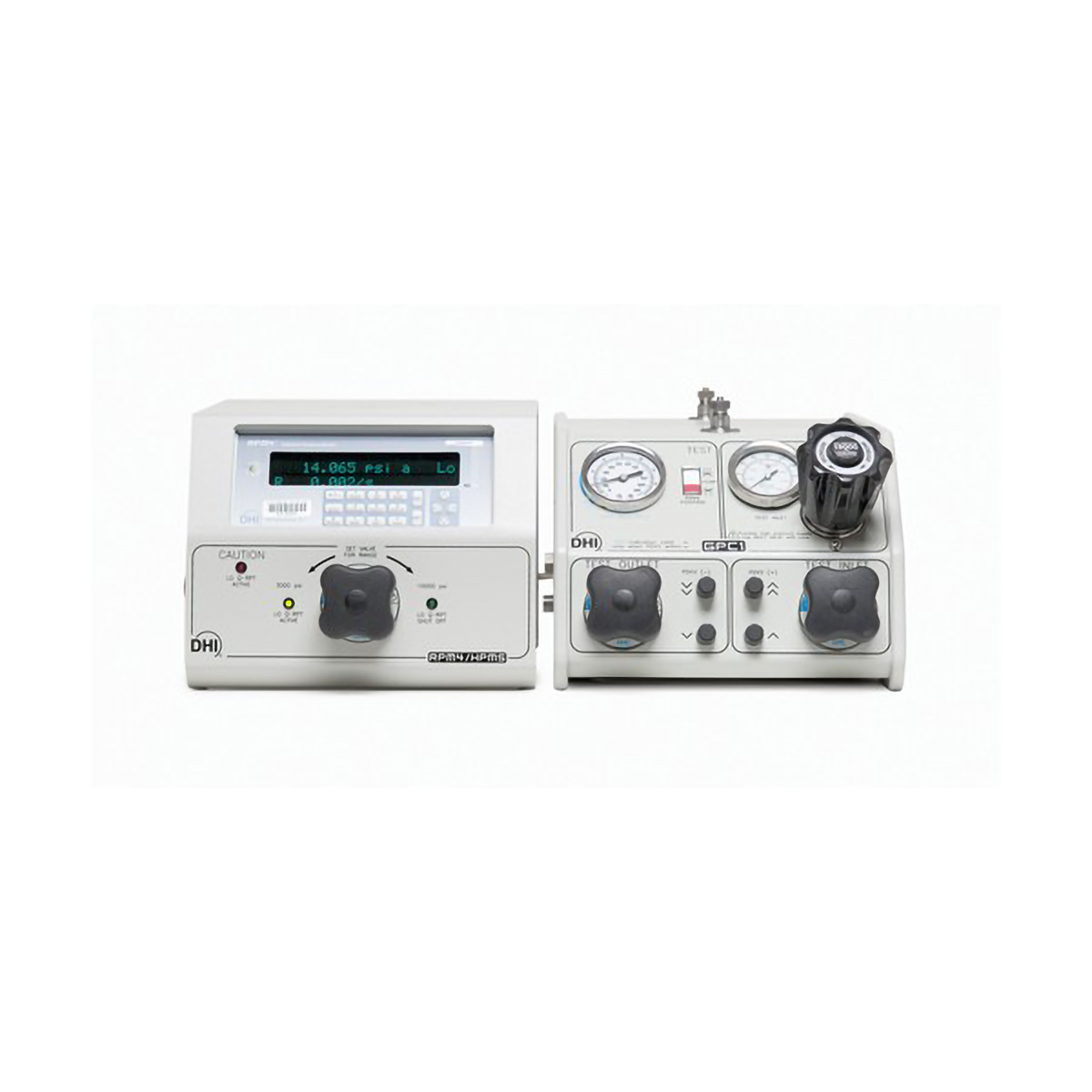

FLUKE CALIBRATION PGC-10000-AF - 표시창과 게이지가 장착된 공압 게이지 교정기 전면
표시창과 게이지가 장착된 공압 게이지 교정기 전면

불확도 읽는 법

Hi 센서 불확도의
하한 적용 구간

낮은 압력에서 적용되는 하한

Hi 기준 센서의 측정 불확도는 읽음값의 ±0.02 % 또는 0.5 psi 중 큰 값입니다. 0.5 psi는 2,500 psi의 0.02 %에 해당하므로, 그보다 낮은 압력에서는 0.5 psi가 그대로 적용됩니다. 낮은 압력을 Lo 기준 센서(20 MPa)로 읽으면 하한이 1 kPa로 줄어듭니다.

설치 구성

작업대와 유틸리티
준비 사항

설치와 공급 조건

컨트롤러, 부스터, 모니터는 75 × 60 cm 작업대 위에 두고 운용합니다. 병 가스 외에 공장 공기 75 psig와 깨끗한 건조 기체 100 psig를 준비하고, 사용 환경은 18 ~ 28 °C로 맞추세요. 전체 무게는 51.4 kg이며 RPM4 모니터에는 운반 케이스가 있습니다.

교정 관리

RPM4 기준 센서의 교정 이력

PGC-10000-AF의 기준 값은 RPM4 센서의 교정 이력에 따라 정해지므로 Hi와 Lo 센서의 교정 이력을 함께 관리하세요. RPM4 센서의 정기 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 문의해 주시면 확인해 안내해 드립니다.

사용 방법

PGC-10000-AF 게이지 교정 시스템
RPM4 화면으로 진행하는 교정 순서

PGC-10000-AF는 RPM4 내장 소프트웨어가 게이지 교정 절차를 안내합니다. GB-152가 병 공기 압력을 높이고 GPC1이 압력을 만들어 조정하며 RPM4가 실제 압력을 측정합니다. RS-232와 IEEE-488로 COMPASS for Pressure와 연동할 수 있습니다.

소프트웨어·도구하는 일
RPM4 내장 소프트웨어DUT 풀스케일과 허용 오차로 교정 절차 자동 설정, 데이터 기록과 허용 범위 안팎 실시간 표시
풋 페달 ENTER손을 쓰지 않고 판독값 기록
COMPASS for PressurePC에서 교정 자동화와 보고

처음 연결하는 순서

순서할 일
1피교정 게이지를 시험 포트에 연결하고 병 가스를 공급하세요.
2RPM4에 DUT 풀스케일과 허용 오차를 입력하면 교정 절차가 자동으로 설정됩니다.
3GPC1으로 압력을 만들고 조정해 피교정 게이지를 각 교정점에 맞추세요.
4게이지 지시값이 교정점에 오면 풋 페달을 밟아 판독값을 기록하세요.
5RPM4가 교정점마다 허용 범위 안팎을 표시하므로 결과를 확인합니다.

사양

PGC-10000-AF 범위와
불확도·유틸리티 사양

항목사양
구성GPC1-10000-AF 공압 컨트롤러 · RPM4/HPMS A70M/A20M 기준 압력 모니터 · GB-152-AF 가스 부스터 · 연결 부품 · 어댑터 키트 · RPM4/HPMS 운반 케이스
범위게이지 0 ~ 10,000 psig · 절대 대기압 ~ 10,000 psia(70 MPa) · Hi 센서 70 MPa · Lo 센서 20 MPa(3,000 psi)
측정 불확도 (k=2)Hi ±0.02 % 읽음값 또는 3.5 kPa(0.5 psi) · Lo ±0.02 % 읽음값 또는 1 kPa(0.15 psi) 중 큰 값 (1년 예측 안정도·온도·교정 기준 ±0.005 % 포함)
정밀도Hi ±0.0175 % 읽음값 또는 3 kPa(0.44 psi) · Lo ±0.0175 % 읽음값 또는 0.9 kPa(0.13 psi) 중 큰 값
예측 안정도±0.004 % 읽음값 (6개월, AutoZ)
시험 기체 공급병 가스 3 ~ 20 MPa(400 ~ 3,000 psi) · 최대 출력 = 공급 압력 × 25
유틸리티85 ~ 264 V ac, 최대 25 VA · 12 V dc · 공장 공기 75 psig(15 ~ 75 scfm) · 깨끗한 건조 기체 100 psig
매체 · 연결비부식성 기체 · DH500 시험 포트(1/8 NPT 수 · 1/4 NPT 수/암 · AN4 수 어댑터)
통신RS-232 · IEEE-488 · COMPASS for Pressure · 풋 페달 ENTER
환경 · 무게18 ~ 28 °C · 총 51.4 kg(RPM4/HPMS 11.0 kg · GPC1 24.0 kg · GB-152 16.4 kg) · 작업대 75 × 60 cm

활용 분야

고압 게이지를 기체로
교정하는 현장

  • 고압 게이지 교정 — 70 MPa까지 기체 압력으로 게이지를 교정합니다.
  • 병 가스 활용 — 3 ~ 20 MPa 병 가스를 부스터로 높여 활용합니다.
  • 절대압 교정 — 대기압부터 10,000 psia까지 교정합니다.
  • 기준 값 확인 — RPM4 기준 모니터로 시험 압력의 기준 값을 읽습니다.

선택 가이드

압력 매체와 범위로
고르는 구성

이럴 때 (현장 조건·용량·규격)권장 구성선택 이유
기체로 고압 게이지를 교정할 때PGC-10000-AF기체 컨트롤러와 부스터로 70 MPa까지 기체 압력을 만들어 교정합니다.
액체(유압)로 더 높은 압력을 교정할 때E-DWT-H수동 유압 발생으로 200 MPa까지 교정할 수 있어 기체보다 높은 압력에 맞습니다.
기준 압력 모니터만 필요할 때RPM4기준 압력 센서를 단독으로 갖춘 모니터입니다.

구성·옵션

PGC-10000-AF 시스템 구성품

구성품내용
공압 컨트롤러GPC1-10000-AF
가스 부스터GB-152-AF
기준 압력 모니터RPM4/HPMS A70M/A20M
부속연결 부품 · 어댑터 키트 · RPM4/HPMS 운반 케이스
시험 포트DH500, 1/8 NPT 수 · 1/4 NPT 수/암 · AN4 수 어댑터

관련 제품

PGC-10000-AF와 함께 보는
압력 기준 장비
