Ralston Quick-test 캡·플러그(QTFT-CAPS 외 7종)는 체인으로 달린 캡과 호스 끝 플러그로 Quick-test 어댑터와 호스의 열린 끝을 밀봉하는 압력 연결 액세서리(Cap and Plug)입니다. 일반형 5000 PSI와 XT형 10000 PSI 두 등급이 있습니다.

캡은 수형 Quick-test 어댑터를 막아 현장 고정 설치용으로 사용하고, 플러그는 호스 끝을 막아 유체 누설을 차단합니다. 손으로 조이기만 해도 기밀이 유지되는 이 액세서리는 (주)테솔이 국내에 공식 공급합니다.

5000 PSI

일반형 캡·플러그 최대 압력

10000 PSI

XT형 캡·플러그 최대 압력

손 조임

플러그의 기밀 체결 방식

7종

캡 · 플러그 · 교체 부품 구성

특징

등급과 소재를
고르는 밀봉 부품

핵심 특징현장에서 달라지는 점
체인 연결 구조캡과 플러그가 체인으로 본체에 달려 있어 현장에서 부품을 분실하는 일이 줄어듭니다.
손 조임 기밀플러그는 손으로만 조여도 기밀이 유지되므로 공구 없이 호스 끝을 막습니다.
5000 PSI급 밀봉일반형 캡과 플러그가 35 MPa까지 견뎌 일반 Quick-test 호스 라인에 사용합니다.
XT형 10000 PSIXT 캡과 플러그로 70 MPa 등급의 Quick-test XT 라인을 밀봉합니다.
현장 고정 설치XT 어댑터에 캡을 달면 포트를 영구적으로 막아 설치형으로 사용합니다.
스테인리스·황동 선택사용 매체와 환경에 맞는 소재를 고를 수 있어 부식 부담을 줄입니다.

등급 선택

일반형과 XT형의
호환 구분

XT 모델은 Quick-test XT 어댑터와 호스에만 맞고, QT나 QS 호스에는 맞지 않습니다. 반대로 일반형 캡과 플러그는 5000 PSI급 Quick-test 계열에 사용하므로 연결할 라인의 계열을 먼저 확인한 뒤 모델을 지정하세요.

온도·소재

사용 온도와
소재 선택 기준

캡과 플러그의 사용 온도 차이

캡 3종은 -18 ~ 105 °C에서, 플러그 3종은 -18 ~ 60 °C에서 사용합니다. 온도가 높은 라인을 막을 때는 플러그 대신 캡 계열로 구성하고, 매체가 부식성이면 스테인리스를 선택합니다.

사양

캡 · 플러그 6종
비교 사양

항목QTFT-CAPSQTFT-CAPBXTFT-CAPSQTFT-PLGSQTFT-PLGBXTFT-PLGS
구성캡과 체인캡과 체인캡과 체인호스 플러그와 체인호스 플러그와 체인호스 플러그와 체인
대상수형 Quick-test 어댑터수형 Quick-test 어댑터수형 Quick-test XT 어댑터Quick-test 호스Quick-test 호스Quick-test XT 호스
연결 방식암형 Quick-test암형 Quick-test암형 Quick-test XT수형 Quick-test수형 Quick-test수형 Quick-test XT
소재스테인리스황동스테인리스스테인리스황동스테인리스
최대 압력5000 PSI / 350 bar / 35 MPa5000 PSI / 350 bar / 35 MPa10000 PSI / 700 bar / 70 MPa5000 PSI / 350 bar / 35 MPa5000 PSI / 350 bar / 35 MPa10000 PSI / 700 bar / 70 MPa
사용 온도-18 ~ 105 °C-18 ~ 105 °C-18 ~ 105 °C-18 ~ 60 °C-18 ~ 60 °C-18 ~ 60 °C
씰 소재해당 없음해당 없음해당 없음Buna-NBuna-NTeflon, Viton
길이 × 폭 × 높이22 × 18 × 18 mm22 × 18 × 18 mm25 × 20 × 20 mm24 × 18 × 18 mm29 × 18 × 18 mm26 × 20 × 20 mm
무게23 g25 g27 g24 g29 g30 g

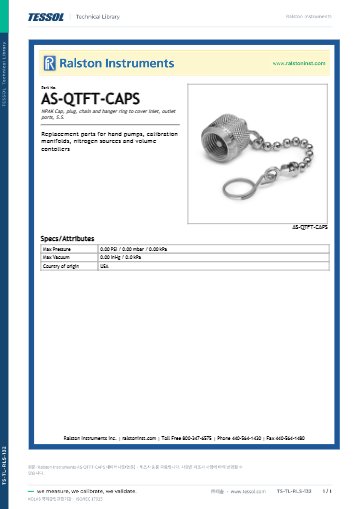

AS-QTFT-CAPS 교체 부품 사양

항목사양

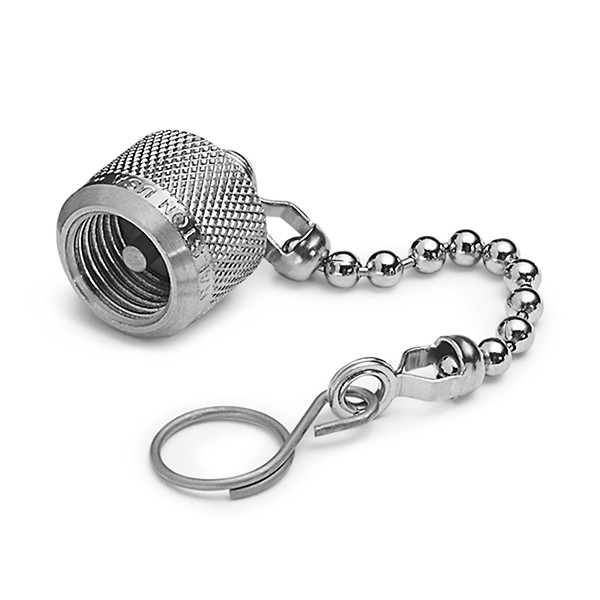

구성NPAK 캡, 플러그, 체인, 걸이 링
소재스테인리스
덮는 대상입구·출구 포트
대상 장비핸드 펌프, 교정 매니폴드, 질소원, 볼륨 컨트롤러의 교체 부품

시리즈 공통 사양

항목사양
원산지미국
체인캡과 플러그 모두 체인으로 본체에 연결
체결 방식플러그는 손 조임으로 기밀 유지
일반형 / XT형 구분일반형 5000 PSI급, XT형 10000 PSI급 (XT형은 QT·QS 호스와 호환되지 않음)

활용 분야

열린 끝을
막아야 하는 현장

  • 열린 포트 마감 — 사용하지 않는 Quick-test 어댑터 끝을 캡으로 막습니다.
  • 호스 끝 밀봉 — 호스 끝에 플러그를 체결해 유체 누설을 차단합니다.
  • 고압 XT 라인 — XT 어댑터에 캡을 달아 설치형 포트로 고정합니다.
  • 교체 부품 — AS-QTFT-CAPS로 핸드 펌프와 교정 매니폴드의 포트 덮개를 보충합니다.

선택 가이드

라인 등급별
권장 모델

이럴 때 (라인 조건)권장 모델선택 이유
일반 Quick-test 어댑터를 막을 때QTFT-CAPS 또는 QTFT-CAPB스테인리스와 황동 중에서 소재를 선택합니다.
XT 어댑터를 영구적으로 막을 때XTFT-CAPS10000 PSI급 XT 라인용 캡입니다.
일반 호스 끝을 막을 때QTFT-PLGS 또는 QTFT-PLGB5000 PSI급 호스 플러그입니다.
XT 호스 끝을 막을 때XTFT-PLGS10000 PSI급 XT 호스 플러그입니다.
핸드 펌프 포트 덮개를 보충할 때AS-QTFT-CAPSNPAK 캡, 플러그, 체인, 걸이 링 세트입니다.

구성·옵션

구성 요소와
교체 부품

구분내용
캡 계열QTFT-CAPS, QTFT-CAPB, XTFT-CAPS (캡과 체인)
플러그 계열QTFT-PLGS, QTFT-PLGB, XTFT-PLGS (플러그와 체인)
교체 부품AS-QTFT-CAPS (NPAK 캡, 플러그, 체인, 걸이 링)
