Ralston QTFT-5SB0 SAE/MS (M) x (M) 퀵 테스트 outlet 커넥터, 황동

Ralston QTFT-5SB0 SAE/MS (M) x (M) 퀵 테스트 outlet 커넥터, 황동

MODEL
QTFT-5SB0
브랜드
RALSTON INSTRUMENTS

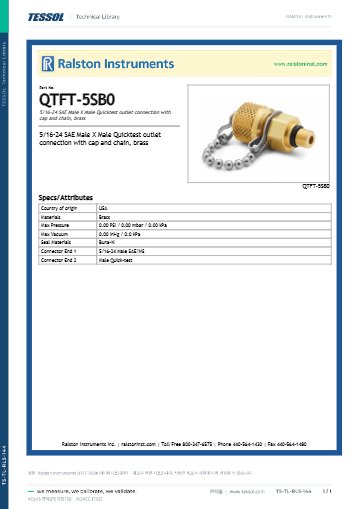

제품 자료
제품문의 구매하기

교정기 SAE 아웃렛 포트에
Quick-test를 잇는 어댑터

Ralston SAE · MS 아웃렛 포트 Quick-test 어댑터

견적 받기

Ralston 국내 정식 공급 파트너

Ralston SAE·MS 아웃렛 포트 어댑터(QTHA-3SB0 외 4종)는 압력 교정기와 핸드 펌프의 SAE·MS 아웃렛 포트를 Quick-test 수형 연결로 바꾸는 황동 어댑터(SAE/MS Male Quick-test Adapter)입니다. 3/8-24와 5/16-24 두 나사 규격이 있으며, 캡과 체크 밸브 유무에 따라 모델이 나뉩니다.

O-링 씰이 진동과 가열·냉각 사이클에서도 밀봉을 유지하므로, 항공·자동차 계통의 SAE·MS 암형 포트를 압력 교정 라인에 안정적으로 연결합니다. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

3/8-24

SAE 수 나사 규격

5/16-24

또 다른 SAE 수 나사 규격

5000 PSI

3SB0 모델 최대 압력

5종

캡과 체크 밸브 구성별 모델

특징

나사 규격과 구성이
다른 5종

핵심 특징현장에서 달라지는 점
O-링 씰 구조진동과 온도 변화가 반복되는 설비에서도 연결부 누설 가능성을 줄입니다.
황동 소재5개 모델 모두 황동 소재라 질소원과 공기 라인에 안정적으로 사용합니다.
3/8-24 SAE 수 나사QTHA-3SB0과 QTFT-3SB0은 3/8-24 포트용으로, 계측 장비의 표준 SAE 포트에 연결합니다.
5/16-24 SAE 수 나사QTHA-5SB0과 QTFT-5SB0은 5/16-24 포트용이므로 나사 규격이 다른 포트도 같은 호스로 연결합니다.
체크 밸브(QTHA-3SB1)호스를 분리하는 동안 체크 밸브가 포트 쪽 압력 손실을 줄입니다.
캡과 체인(QTFT 모델)호스를 분리한 뒤 포트를 캡으로 막아 이물 유입을 차단합니다.

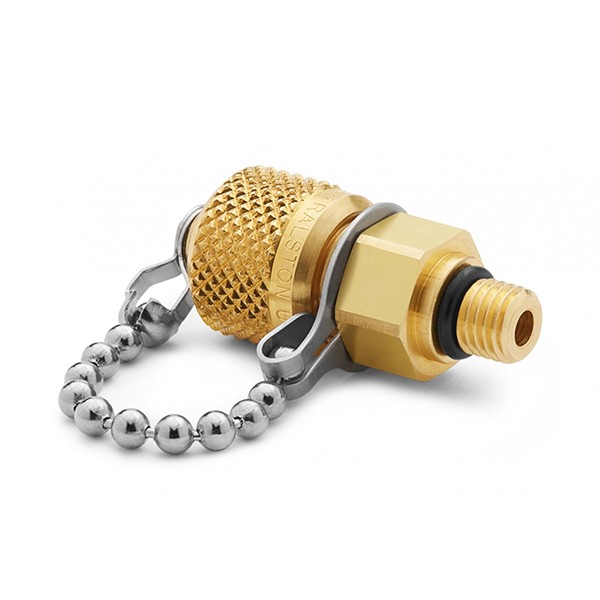

RALSTON INSTRUMENTS QTFT-5SB0 - 체인 캡이 달린 황동 퀵 테스트 아웃렛 커넥터
체인 캡이 달린 황동 퀵 테스트 아웃렛 커넥터

규격 확인

포트 나사 규격과
구성 고르기

연결할 포트가 3/8-24인지 5/16-24인지에 따라 모델군을 고르고, 캡과 체인이 필요하면 QTFT, 필요 없으면 QTHA를 선택합니다. 호스를 자주 분리하는 라인에는 체크 밸브가 있는 QTHA-3SB1이 적합합니다. 단, 이 모델의 최대 압력은 3000 PSI로 3SB0 모델보다 낮으므로 사용 압력을 확인하세요.

O-링 씰과 렌치 평면

3SB0 계열은 렌치 크기가 15 mm이므로 조임 공구를 미리 확인하세요. O-링 씰 방식이라 포트 면에 과도한 토크를 걸지 않고 체결합니다.

사양

5종 모델
비교 사양

항목QTHA-3SB0QTFT-3SB0QTHA-3SB1QTHA-5SB0QTFT-5SB0
포트 쪽 연결3/8-24 수 SAE/MS3/8-24 수 SAE/MS수 Quick-test 아웃렛 포트5/16-24 수 SAE/MS (QTVC 아웃렛 포트)5/16-24 수 SAE/MS
Quick-test 쪽 연결수 Quick-test수 Quick-test수 Quick-test수 Quick-test수 Quick-test
캡과 체인없음있음없음없음있음
체크 밸브해당 없음해당 없음있음해당 없음해당 없음
소재황동황동황동황동황동
최대 압력5000 PSI / 350 bar / 35 MPa5000 PSI / 350 bar / 35 MPa3000 PSI / 200 bar / 20 MPa--
렌치 크기15 mm15 mm15 mm--
씰 소재Buna-NBuna-NBuna-NBuna-NBuna-N
길이 × 폭30 × 17 mm44 × 18 mm-33 × 17 mm47 × 18 mm
무게19 g49 g-25 g49 g

시리즈 공통 사양

항목사양
원산지미국
씰 구조O-링 씰
소재황동
Quick-test 쪽수형 Quick-test (Quick-test 호스 직접 연결)
대상 포트압력 교정기, 핸드 펌프, 질소원, 볼륨 컨트롤러, 배관의 SAE/MS 포트

활용 분야

SAE · MS 포트를
사용하는 현장

  • 압력 교정기 — 교정기의 SAE·MS 포트를 Quick-test 호스에 연결합니다.
  • 배관 시험 — 배관의 SAE·MS 포트에 시험 라인을 연결합니다.
  • 항공·자동차 계통 — 항공기와 자동차의 SAE·MS 암형 포트 연결에 사용합니다.
  • 포트 마감 — QTFT 모델의 캡과 체인으로 분리한 포트를 막아 둡니다.

선택 가이드

포트 규격과 구성별
권장 모델

이럴 때 (포트 조건)권장 모델선택 이유
3/8-24 포트에 캡이 필요 없을 때QTHA-3SB03/8-24 수 SAE에 수 Quick-test 연결, 5000 PSI입니다.
3/8-24 포트에 캡과 체인이 필요할 때QTFT-3SB0캡과 체인이 포함된 5000 PSI 모델입니다.
호스 분리 시 압력 유지가 필요할 때QTHA-3SB1체크 밸브가 있는 모델로 최대 3000 PSI입니다.
5/16-24 포트에 연결할 때QTHA-5SB0 또는 QTFT-5SB0캡과 체인이 필요하면 QTFT-5SB0을 선택합니다.

구성·옵션

구성과
함께 사용하는 부품

구분내용
본체QTHA-3SB0, QTFT-3SB0, QTHA-3SB1, QTHA-5SB0, QTFT-5SB0
별도 캡QTFT-CAPS, QTFT-CAPB (캡과 체인이 없는 모델에 추가)

관련 제품

SAE·MS 포트에 같이 쓰는
Quick-test 부품
