Additel ADT222A 프로세스 교정기

Additel ADT222A 프로세스 교정기

MODEL
ADT222A
브랜드
ADDITEL
제품 자료
제품문의 구매하기

압력 모듈을 연결하면 압력까지
교정하는 다기능 공정 교정기

Additel ADT222A 다기능 공정 교정기

견적 받기

Additel ADT222A는 mV·V·mA·저항·주파수와 열전대 13종, RTD 11종을 측정하고 출력하는 다기능 공정 교정기(Multifunction Process Calibrator)입니다. ADT160A 시리즈 압력 모듈을 연결하면 −1 bar ~ 700 bar 압력 교정까지 한 대로 처리합니다.

입출력 단자는 30 V, 1 A까지 보호되어 현장에서 결선을 잘못해도 손상 부담이 적고, DC 24 V 루프 전원은 최대 50 mA를 공급합니다. 100 × 192 × 52 mm 크기로 한 손에 들어오는 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

13종

열전대 측정·시뮬레이션

11종

RTD 측정·시뮬레이션

15시간

리튬이온 연속 사용

3년

보증 기간

특징

ADT222A 공정 교정기의
전기·온도·압력 기능

핵심 특징현장에서 달라지는 점
열전대 13종과 RTD 11종S·R·B·K·N·E·J·T·C·D·G·L·U 열전대와 Pt10부터 Ni100까지 RTD를 다루므로 센서 형식이 바뀌어도 교정기를 바꾸지 않아도 됩니다.
3.5인치 TFT 컬러 화면측정값과 출력값을 색으로 구분해 표시하므로 좁은 계기반 앞에서도 판독 실수가 줄어듭니다.
ADT160A 압력 모듈게이지·진공·절대 형식의 모듈을 케이블로 연결하면 압력 트랜스미터도 같은 화면에서 교정할 수 있습니다.
입출력 단자 보호임의의 두 소켓 사이 30 V, 전류 소켓 1 A까지 보호되어 오결선으로 인한 손상 위험이 줄어듭니다.
내장 단위 변환기압력, 온도, RTD 저항, 열전대 mV를 바로 환산하므로 현장에서 환산표를 따로 찾지 않아도 됩니다.

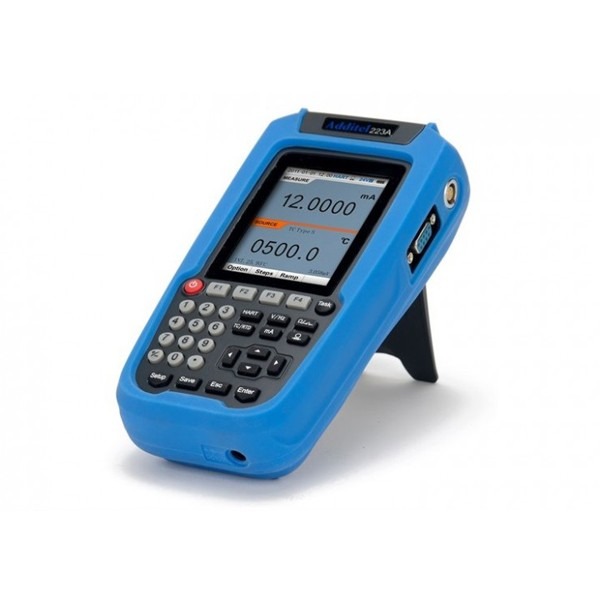

ADDITEL ADT222A - 스탠드가 달린 파란색 휴대용 교정기 외형
스탠드가 달린 파란색 휴대용 교정기 외형

모델 비교

222A와 226의
압력 모듈·화면 구성 비교

항목ADT222AADT226
압력 모듈160A 시리즈161 시리즈, 포트 2개
화면3.5인치 TFT 컬러5.0인치 480 × 800 픽셀
루프 전원DC 24 V (최대 50 mA)24 V (최대 부하 30 mA)
배터리 사용 시간리튬이온, 연속 15시간일반 12시간
HART없음별매 9082 어댑터 (250 Ω)

모델별 압력 모듈 시리즈

222A는 160A 시리즈, ADT226·ADT227은 161 시리즈 압력 모듈을 사용합니다. 모듈마다 압력 범위가 다르므로 공정 범위에 맞는 모듈을 고르세요.

압력의 법정단위 표기

압력의 국내 법정단위는 파스칼(Pa)이며 bar는 특수단위로 사용합니다. 1 bar는 0.1 MPa이고 psi와 kgf/cm²는 법정단위가 아니므로, 화면 표시와 성적서는 kPa·MPa·bar로 맞춰 운영하세요.

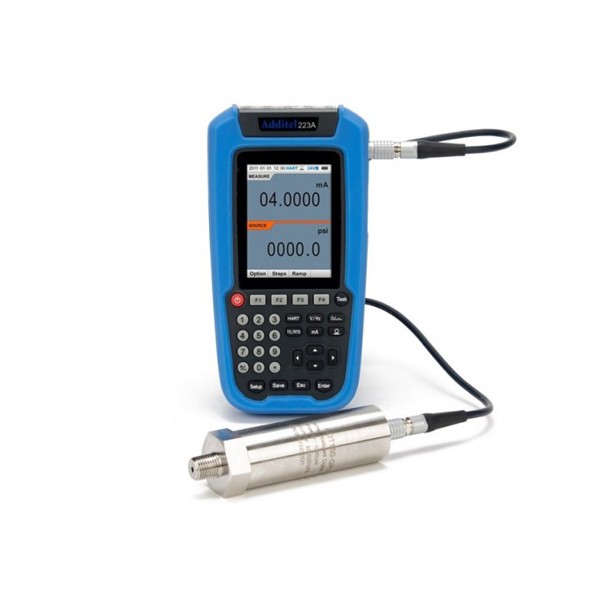

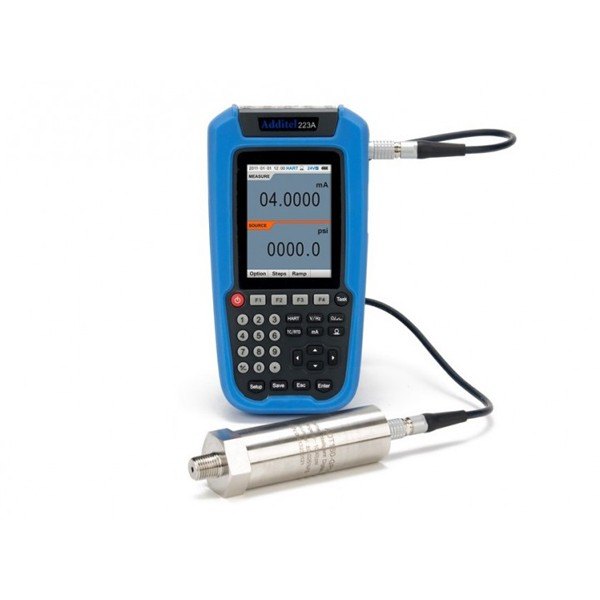

ADDITEL ADT222A - 압력 모듈이 케이블로 연결된 교정기 모습
압력 모듈이 케이블로 연결된 교정기 모습

사양

ADT222A
상세 사양

항목사양
정확도 기준1년 안정도와 교정 불확도 포함
DC 전압 측정±75.0000 mV (분해능 0.1 μV): 0.01%RD + 3.75 μV / ±30.0000 V (0.1 mV): 0.01%RD + 1.5 mV
DC 전류 측정±30.0000 mA (분해능 0.1 μA): 0.01%RD + 1.5 μA
저항 측정 (4선식)0 ~ 400.000 Ω (1 mΩ): 0.01%RD + 0.02 Ω / 0 ~ 4000.00 Ω (10 mΩ): 0.01%RD + 0.2 Ω
저항 측정 (2 · 3선식)0 ~ 400.000 Ω: 0.02%RD + 0.02 Ω / 0 ~ 4000.00 Ω: 0.02%RD + 0.2 Ω
주파수 측정1 ~ 50000.0 Hz (분해능 0.1 Hz): 0.005%RD + 1 Hz
펄스 측정0 ~ 999999 (분해능 1)
리밋 스위치접점 전압 3 V ~ 24 V
DC 전압 출력−10.000 ~ 75.000 mV (1 μV): 0.02%RD + 4.25 μV / 0 ~ 12.0000 V (0.1 mV): 0.02%RD + 0.6 mV
DC 전류 출력0 ~ 22.000 mA (1 μA): 0.02%RD + 1.1 μA
저항 출력1 ~ 400.00 Ω (10 mΩ): 0.02%RD + 0.02 Ω / 1 ~ 4000.0 Ω (100 mΩ): 0.03%RD + 0.4 Ω
주파수 출력0 ~ 50000.0 Hz (0.1 Hz): 0.005%RD + 1 Hz
펄스 출력0 ~ 999999 (분해능 1)
열전대13종 (S, R, B, K, N, E, J, T, C, D, G, L, U), 측정·시뮬레이션
RTD11종 (Pt10, Pt100 385·3916·3926, Pt500, Pt1000, Cu10, Cu50, Cu100, Ni120, Ni100), 측정·시뮬레이션
루프 전원DC 24 V (최대 50 mA)
압력ADT160A 시리즈 디지털 압력 모듈 (별매), 게이지 · 진공 · 절대, −1 bar ~ 700 bar
압력 정확도0.02% FS부터 (−10 °C ~ 50 °C 동작, 1년 안정도, 교정 불확도 포함)
압력 모듈 연결 케이블9060 (포함)
HART없음 (HART는 ADT223A)
화면3.5인치 TFT 컬러
전기 단자Ø4 mm 소켓, 미니잭 열전대 소켓
통신RS232, DB-9
전원충전식 폴리머 리튬이온 배터리 또는 10 V DC 어댑터
배터리 사용 시간연속 15시간 (24 V 출력 시 감소)
충전110 V/220 V 외장 어댑터 포함
크기 · 무게100 × 192 × 52 mm, 0.7 kg
동작 온도−10 °C ~ 50 °C
보관 온도−20 °C ~ 60 °C
습도90% 미만, 비응축
입출력 보호임의 두 소켓 간 30 V, 전류 소켓 1 A
표시 언어영어, 독일어, 프랑스어, 이탈리아어, 스페인어, 포르투갈어, 중국어 간체
단위 변환압력, 온도, RTD 저항, 열전대 mV 내장 변환기
내장 온도 표시교정된 PRT의 CVD 계수 입력
안전 규격CE
보증3년

열전대 정확도 (측정 / 출력, °C)

형식규격표준 범위 (°C)구간별 정확도 (°C)
SIEC 584−50 ~ 1768−50 ~ 400: 1.0 / 1.1, 400 ~ 1000: 0.6 / 0.6, 1000 ~ 1768: 0.7 / 0.8
RIEC 584−50 ~ 1768−50 ~ 200: 1.4 / 1.4, 200 ~ 500: 0.6 / 0.6, 500 ~ 1768: 0.6 / 0.7
BIEC 5840 ~ 182050 ~ 450: 3.8 / 3.8, 450 ~ 800: 0.9 / 0.9, 800 ~ 1820: 0.6 / 0.7
KIEC 584−270 ~ 1372−250 ~ −200: 1.0 / 1.1, −200 ~ −100: 0.4 / 0.5, −100 ~ 600: 0.3 / 0.3, 600 ~ 1372: 0.4 / 0.5
NIEC 584−270 ~ 1300−250 ~ −200: 1.5 / 1.6, −200 ~ −100: 0.5 / 0.6, −100 ~ 1300: 0.4 / 0.5
EIEC 584−270 ~ 1000−250 ~ −200: 0.6 / 0.7, −200 ~ −100: 0.3 / 0.3, −100 ~ 0: 0.2 / 0.2, 0 ~ 700: 0.2 / 0.3, 700 ~ 1000: 0.2 / 0.4
JIEC 584−270 ~ 1200−210 ~ −100: 0.3 / 0.3, −100 ~ 1200: 0.3 / 0.4
TIEC 584−270 ~ 400−250 ~ −200: 0.8 / 0.9, −200 ~ 0: 0.4 / 0.4, 0 ~ 400: 0.2 / 0.2
CASTM E9880 ~ 23150 ~ 1000: 0.5 / 0.5, 1000 ~ 1800: 0.7 / 0.9, 1800 ~ 2315: 1.0 / 1.4
DASTM E9880 ~ 23200 ~ 100: 0.5 / 0.5, 100 ~ 1100: 0.4 / 0.5, 1100 ~ 2000: 0.6 / 0.9, 2000 ~ 2320: 0.9 / 1.3
GASTM E17510 ~ 23150 ~ 200: 2.4 / 2.4, 200 ~ 400: 0.5 / 0.5, 400 ~ 1400: 0.4 / 0.5, 1400 ~ 2315: 0.7 / 1.0
LDIN 43710−200 ~ 900−200 ~ −100: 0.2 / 0.3, −100 ~ 400: 0.2 / 0.2, 400 ~ 900: 0.2 / 0.3
UDIN 43710−200 ~ 600−200 ~ 0: 0.4 / 0.4, 0 ~ 600: 0.2 / 0.3

RTD 정확도 (2 · 3선식 / 4선식 / 출력, °C)

형식규격표준 범위 (°C)구간별 정확도 (°C)
Pt10 (385)IEC 751−200 ~ 850−200 ~ 200: 0.65 / 0.60 / 0.65, 200 ~ 600: 0.82 / 0.72 / 0.82, 600 ~ 850: 0.96 / 0.82 / 0.96
Pt100 (385)IEC 751−200 ~ 850−200 ~ 200: 0.15 / 0.1 / 0.15, 200 ~ 600: 0.26 / 0.16 / 0.26, 600 ~ 850: 0.34 / 0.20 / 0.34
Pt100 (3916)JIS 1604−200 ~ 850−200 ~ 200: 0.15 / 0.1 / 0.15, 200 ~ 600: 0.26 / 0.16 / 0.26, 600 ~ 850: 0.33 / 0.20 / 0.33
Pt100 (3926)Minco App. Aid #18−200 ~ 850−200 ~ 200: 0.15 / 0.1 / 0.15, 200 ~ 600: 0.26 / 0.16 / 0.26, 600 ~ 850: 0.33 / 0.20 / 0.33
Pt500 (385)IEC 751−200 ~ 850−200 ~ 200: 0.20 / 0.16 / 0.36, 200 ~ 600: 0.32 / 0.22 / 0.54, 600 ~ 850: 0.40 / 0.27 / 0.67
Pt1000 (385)IEC 751−200 ~ 850−200 ~ 200: 0.1 / 0.05 / 0.25, 200 ~ 600: 0.2 / 0.10 / 0.42, 600 ~ 850: 0.27 / 0.14 / 0.54
Cu10 (427)Minco App. Aid #18−100 ~ 2600.61 / 0.56 / 0.61
Cu50 (428)GOST 6651-94−50 ~ 1500.17 / 0.13 / 0.17
Cu100 (428)GOST 6651-94−50 ~ 1500.12 / 0.09 / 0.12
Ni120 (672)Edison curve #7−100 ~ 2600.07 / 0.05 / 0.07
Ni100 (618)DIN 43760−100 ~ 2600.08 / 0.06 / 0.08

활용 분야

ADT222A가 쓰이는
계장·설비 현장

  • 계장 정비 — 압력 모듈을 연결해 압력 트랜스미터와 4~20 mA 루프를 점검합니다.
  • 온도 조절기 점검 — 열전대와 RTD 신호를 출력해 조절기 입력 보정을 확인합니다.
  • 설비 시운전 — mV·V·mA·주파수 신호를 시뮬레이션해 PLC와 지시계 입력을 시험합니다.

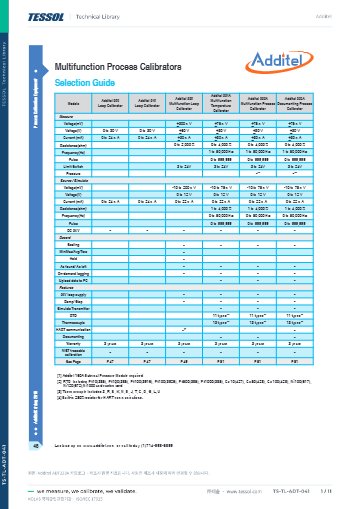

선택 가이드

HART·터치스크린 필요에 따른
공정 교정기 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
3.5인치 화면과 160A 모듈 구성을 유지할 때ADT222A160A 시리즈 모듈을 그대로 사용할 수 있고, 배터리로 15시간 연속 운전합니다.
압력 모듈 2개와 터치스크린이 필요할 때Additel ADT226161 시리즈 모듈 포트 2개와 5.0인치 화면을 갖춰 두 압력을 함께 다룰 수 있습니다.
HART 디바이스 설정이 필요할 때Additel ADT227-HART풀 HART 커뮤니케이터와 DD 라이브러리를 내장해 HART 디바이스 설정까지 한 대로 처리합니다.

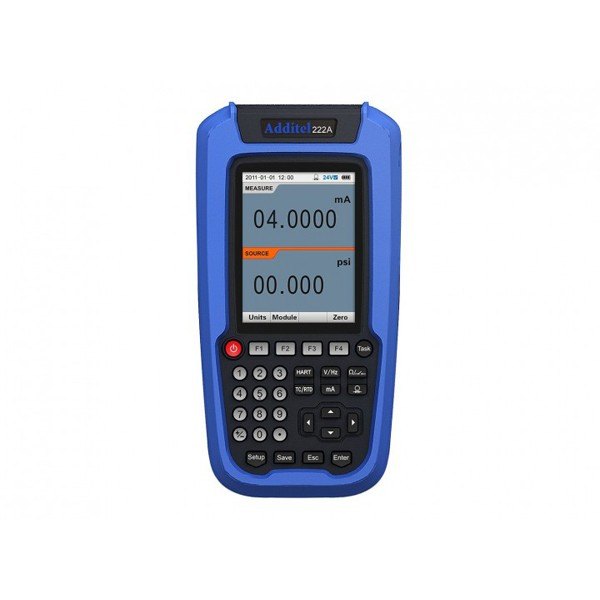

ADDITEL ADT222A - 표시창과 키패드가 보이는 교정기 전면
표시창과 키패드가 보이는 교정기 전면

교정

ADT222A의
정기 교정과 KOLAS

222A 역시 현장 계기를 판정하는 기준 장비이므로 주기적으로 교정해 이력을 끊김 없이 관리하세요. 교정을 맡기려면 (주)테솔이 KOLAS 인정 범위에 드는 항목인지 먼저 확인해 안내해 드립니다.
