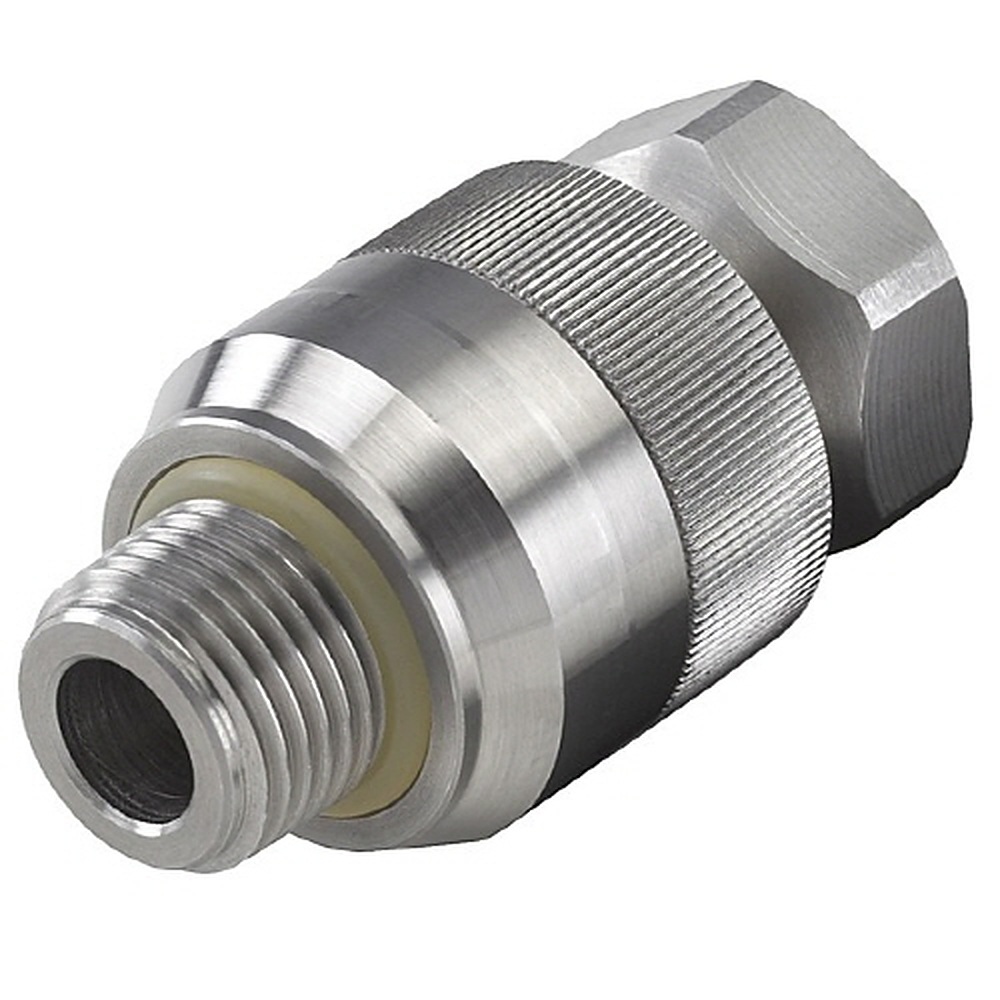

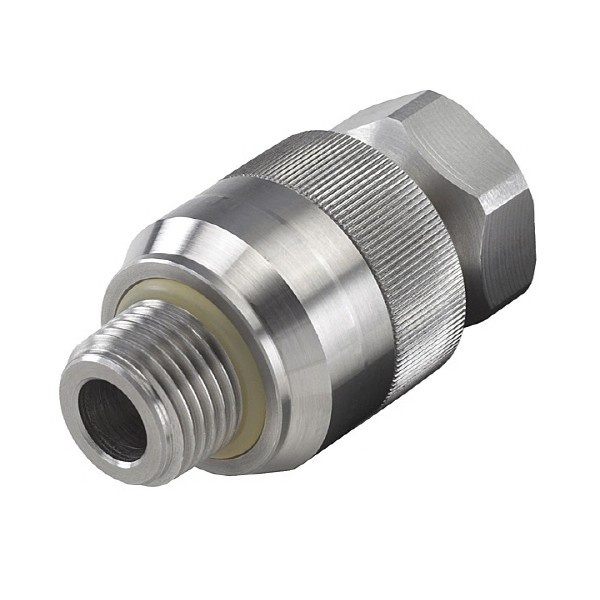

FasTest MIT-042021 Swivel Connector / 스위블 커넥터

MODEL: MIT-042021
브랜드

제품문의 구매하기

테이프와 렌치 없이 시험 배관을
연결하는 퀵 커넥터

FasTest TwistMate · FasMate · JXL 퀵 커넥터

견적 받기

FasTest MIT-042021, FNL-128045, JXL0-0312는 압력·누설 시험 배관을 테이프나 렌치 없이 연결하는 퀵 커넥터(Quick Connector)입니다. 1/4" NPT 암나사, M12 x 1.5 암나사, 0.312" 튜브의 세 가지 연결 대상에 맞춰 최대 5000 psi 시험 라인을 구성합니다.

압력이 걸릴수록 씰이 더 밀착하는 구조라 연결부 누설을 억제하며 가압 시험을 진행합니다. 나사산을 물지 않으므로 반복 체결해도 상대 포트가 손상되지 않습니다. 세 모델을 (주)테솔이 국내에 공식 공급합니다.

5000 psi

MIT·FNL 정격 압력, 344.7 bar

1000 psi

JXL0-0312 수동 연결 정격

10 millitorr

JXL0-0312 진공 정격

-40 ~ 250 °F

JXL0-0312 사용 온도 범위

특징

연결 방식은 세 가지,
체결은 공구 없이

핵심 특징	현장에서 달라지는 점

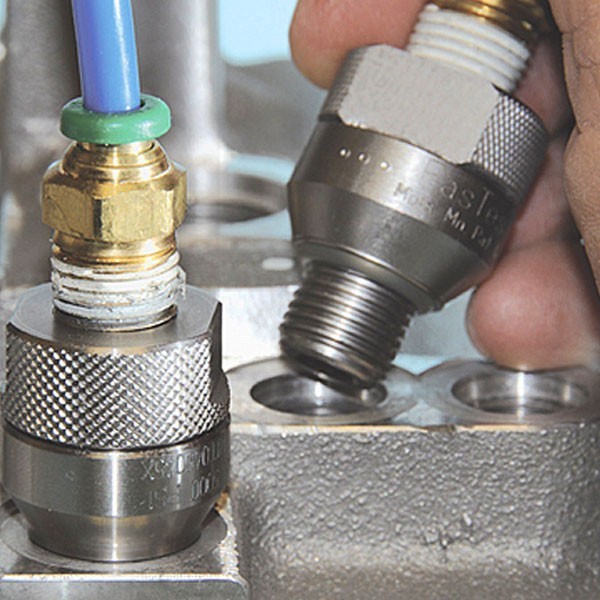

돌려 끼우는 TwistMate	손으로 돌려 체결하므로 공구 없이 연결 위치를 바꿔 가며 가압 시험을 반복합니다.
레버 체결 FasMate · JXL	레버를 젖혀 잠그는 방식이어서 연결과 분리가 한 동작으로 끝나 시험 사이클이 짧아집니다.
압력 보조 밀봉	압력이 올라갈수록 씰이 상대 면에 더 밀착해 승압 구간의 누설 점검 부담을 줄입니다.
나사산·테이프 불필요	나사산을 건드리지 않고 테이프와 실란트를 사용하지 않으므로 이물이 시험 라인에 남지 않습니다.
씰 교체 구조	본 씰을 현장에서 갈아 끼울 수 있어 커넥터 전체를 폐기하지 않고 정비합니다.
고진공 대응 JXL	JXL0-0312는 10 millitorr(micron)까지 진공 정격을 갖춰 헬륨 누설 시험 라인에도 사용합니다.

연결 대상

연결 대상에 따른
모델 선택

세 모델은 서로 다른 제품군이어서 호환되지 않습니다. 상대 포트가 1/4" NPT 암나사이면 MIT-042021, M12 x 1.5 암나사이면 FNL-128045, 외경 0.312" 튜브이면 JXL0-0312를 선택합니다. 커넥터 반대쪽 종단은 1/8" NPT 암나사(MIT, JXL)와 1/4" BSPP 암나사(FNL)로 나뉘므로 시험 배관 쪽 포트 규격도 함께 대조하세요.

레버 커넥터로 튜브 라인 체결

JXL0-0312는 외경 0.312" +/- 0.010" 튜브의 바깥쪽을 콜릿이 물어 체결하므로 튜브 외경 공차를 먼저 확인합니다. 최대 시험 압력이 1000 psi이고 수동 연결 기준이므로 그 이상의 압력 라인에는 5000 psi급 MIT 또는 FNL 계열을 검토하세요.

사용 주의

영구 연결이
아닌 시험용 연결

TwistMate는 영구 연결용으로 설계되지 않았으므로 상시 가압 상태로 두는 고정 배관에는 사용하지 않습니다. 시험이 끝나면 분리해 보관하는 용도로 운용하세요. 제품군 소개에는 손으로 조여 최대 10,000 psi까지 밀봉한다는 내용이 있으나 MIT-042021 모델 자체의 정격은 5000 psi이므로 시험 압력은 모델 정격 기준으로 정합니다.

시험 후 압력을 빼고 분리

시험이 끝나면 라인 압력을 완전히 해소한 뒤 커넥터를 분리하고, 씰 면에 이물이 없는지 확인해 보관합니다. 압력이 남은 상태에서 분리하면 씰과 상대 면이 손상될 수 있습니다.

사양

3개 모델 연결·
정격 비교 사양

항목	MIT-042021	FNL-128045	JXL0-0312
제품군 / 연결 방식	TwistMate / 돌려 끼움(Twist to Connect), 암나사	FasMate / 레버 방식, 암나사	JXL 시리즈 / 레버 방식, 외부 튜브
연결 대상	1/4" NPT	M12 x 1.5	0.312" 튜브 (+/- 0.010")
종단	1/8" NPT 암나사	1/4" BSPP 암나사	1/8" NPT 암나사
정격 압력	5000 psi (344.7 bar)	5000 psi (344.7 bar)	1000 psi (68.9 bar), 수동 연결
하우징 / 본체	스테인리스강	알루미늄, 스테인리스강	아노다이징 알루미늄, Delrin 핸들, 스테인리스강 콜릿
씰	우레탄	Buna N	네오프렌 (주 씰)

모델별 추가 사양

항목	사양
FNL-128045 최대 측면 하중	25 in-lbs (약 2.82 N·m)
FNL-128045 진공	진공부터 5000 psi까지
JXL0-0312 진공	10 millitorr (micron)까지
JXL0-0312 사용 온도	-40 ~ 250 °F (-40 ~ 121.1 °C)

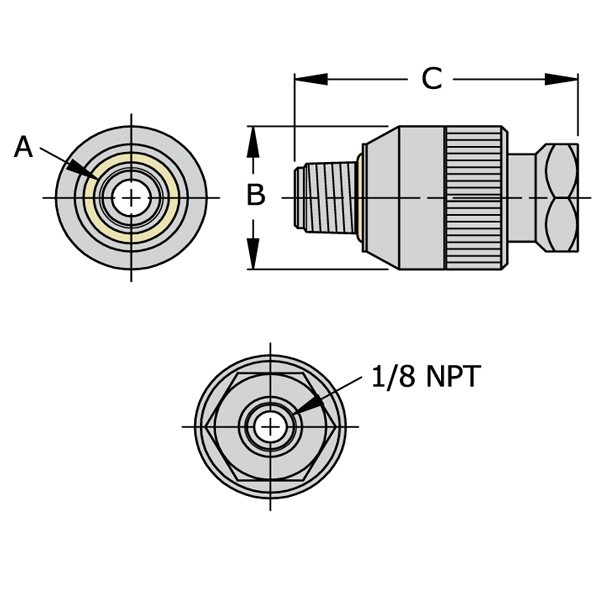

MIT-042021 치수 A	25.4 mm
FNL-128045 치수 A	127.0 mm
MIT-042021 사용 제한	영구 연결용으로 설계되지 않음

활용 분야

시험 라인을 자주
바꾸는 현장

압력 시험 배관 — 시험 대상이 바뀔 때마다 배관을 빠르게 갈아 끼워 가압합니다.
누설 시험 — 물 담금, 압력 감쇠, 헬륨 질량분석 시험 라인의 연결부로 구성합니다.
교정·충전 장치 — 교정, 충전, 압력 시험 장치의 접속부를 공구 없이 연결합니다.
냉매·유압·공압 라인 — 튜브형 냉매 배관과 유압·공압 시험 포트에 맞춰 연결합니다.

선택 가이드

연결 대상별
권장 모델

이럴 때 (연결 대상)	권장 모델	선택 이유
1/4" NPT 암나사 포트에 연결	MIT-042021	손으로 돌려 끼우는 방식이며 정격은 5000 psi입니다.
M12 x 1.5 암나사 포트에 연결	FNL-128045	레버 방식이며 정격은 5000 psi, 진공에도 대응합니다.
0.312" 냉매 튜브에 연결	JXL0-0312	튜브 외경을 콜릿이 물어 체결하며 10 millitorr까지 진공 정격입니다.

구성·옵션

구성과
종단 규격

모델	구성	종단
MIT-042021	TwistMate 스위블 커넥터	1/8" NPT 암나사
FNL-128045	FasMate 레버 커넥터	1/4" BSPP 암나사
JXL0-0312	JXL 외부 튜브 레버 커넥터	1/8" NPT 암나사

FasTest와 함께 보는
압력 커넥터

세 모델을 서로 바꿔 사용할 수 있습니까?
아니요, 연결 대상과 나사 규격이 모두 다릅니다. 시험 배관의 포트 규격을 먼저 확인한 뒤 모델을 고르세요.
TwistMate를 고정 배관에 영구 연결해도 됩니까?
아니요, 영구 연결용으로 설계되지 않았습니다. 시험 때만 연결하고 끝나면 분리해 두는 용도로 운용하세요.
이 퀵 커넥터를 진공 환경의 누설 시험에 사용할 수 있습니까?
네, FNL-128045는 진공부터 5000 psi까지, JXL0-0312는 10 millitorr까지 정격입니다. 헬륨 질량분석 시험을 계획한다면 두 모델 중에서 포트 규격에 맞는 쪽을 고르세요.
JXL0-0312에 연결하는 튜브 외경 공차는 얼마입니까?
외경 0.312"에 +/- 0.010" 공차까지 맞습니다. 튜브 외경을 캘리퍼스로 실측해 공차 안인지 확인한 뒤 체결하세요.
