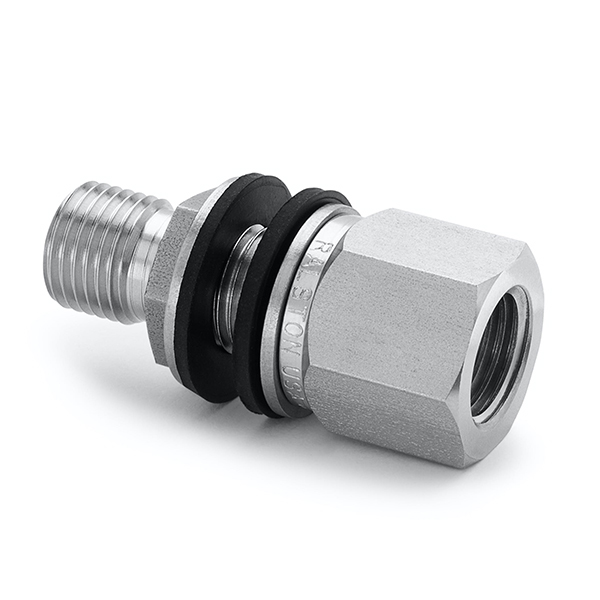

Ralston QTHA-HFSB-2F는 스테인리스강 몸체에 1/4" 암 NPT × 수 Quick-test 연결을 둔 벌크헤드 유니온(Bulkhead Union)입니다. 벽 한쪽에 Quick-test 호스, 다른 쪽에 1/4" 암 NPT 배관을 두는 패널 관통형입니다. (주)테솔이 국내에 공식 공급합니다.
한쪽은 1/4" 암 NPT, 반대쪽은 수 Quick-test입니다.
압력·온도
QTHA-HFSB-2F 정격 5000 psi
최대 350 bar(5000 psi), -18 °C ~ 105 °C 조건에서 사용합니다. 스테인리스강 몸체에 Buna-N 씰을 사용합니다.

크기
QTHA-HFSB-2F 치수와 무게
크기는 높이 4.55 cm × 폭 1.91 cm입니다. 무게는 54 g(1.92 oz)입니다. 체결용 렌치 크기는 3/4 in(19 mm)입니다.

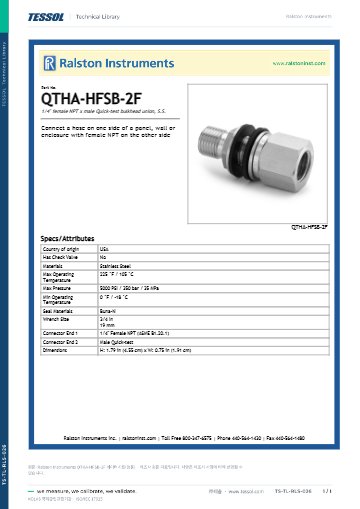

사양
QTHA-HFSB-2F 사양표
| 항목 | 사양 |
|---|---|
| 포트 쪽 연결 | 1/4" 암 NPT (ASME B1.20.1) |
| Quick-test 쪽 연결 | 수 Quick-test |
| 중량 | 54 g(1.92 oz) |
| 온도 범위 | -18 °C ~ 105 °C |
| 몸체 재질 | 스테인리스강 |
| 렌치 크기 | 3/4 in(19 mm) |
| 씰 소재 | Buna-N |
| 최대 압력 | 5000 psi / 350 bar / 35 MPa |
| 체크밸브 | 없음 |
| 치수 | 높이 4.55 cm × 폭 1.91 cm |
같은 계열
QTHA-HFSB-2F 같은 계열 8종
- QTHA-HHSB — 양쪽 수 Quick-test
- QTFT-HHSB — 양쪽 수 Quick-test, 캡·체인 포함
- XTHA-HHSB — 양쪽 수 Quick-test XT, 10000 psi
- XTFT-HHSB — 양쪽 수 Quick-test XT, 10000 psi, 캡·체인 포함
- QTHA-HFBB-2F — 1/4" 암 NPT × 수 Quick-test, 황동
- QTFT-HTBB-2T — 1/4" 튜브 피팅 × 수 Quick-test, 황동, 캡·체인 포함
- QTHA-HTBB-2T — 1/4" 튜브 피팅 × 수 Quick-test, 황동
관련 제품
QTHA-HFSB-2F와 함께 보는 다른 포트 어댑터
- Ralston 튜브 피팅 ↔ Quick-test 어댑터 (QTHA-1TS0-QD · 2TB0 · 2TS0 · 3TB0 · MTB0 · XTHA-2TS0-QD)
- Ralston Quick-test 암나사 NPT 어댑터 (QTHA-1FB0 · 2FB0 · 3FB0 · 4FB0 · 1FS0-QD)
- Ralston Quick-test 수나사 NPT 어댑터 (QTHA · QTFT 계열)
QTHA-HFSB-2F는 어떤 소재로 만듭니까?
스테인리스강입니다. 씰은 Buna-N입니다.
Ralston QTHA-HFSB-2F의 최대 압력은 얼마입니까?
350 bar(5000 psi)입니다.
QTHA-HFSB-2F에 맞는 렌치 크기는 무엇입니까?
19 mm(3/4 in)입니다.
FAQ 자주묻는 질문
-
QTHA-HFSB-2F는 어떤 소재로 만듭니까?
스테인리스강입니다. 씰은 Buna-N입니다.
-
Ralston QTHA-HFSB-2F의 최대 압력은 얼마입니까?
350 bar(5000 psi)입니다.
-
QTHA-HFSB-2F에 맞는 렌치 크기는 무엇입니까?
19 mm(3/4 in)입니다.
