Ralston QTFT-HHSB (M) 퀵 테스트 x (M) 퀵 테스트 벌크헤드 유니온, S.S

Ralston QTFT-HHSB (M) 퀵 테스트 x (M) 퀵 테스트 벌크헤드 유니온, S.S

MODEL
QTFT-HHSB
브랜드
RALSTON INSTRUMENTS

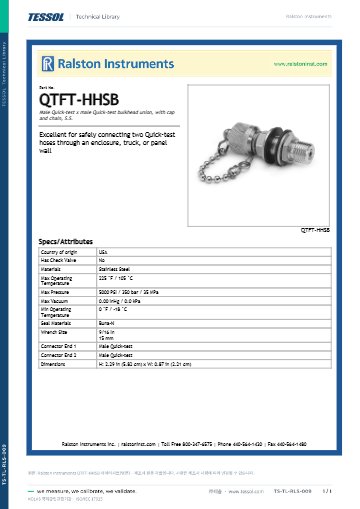

제품 자료
제품문의 구매하기

패널 벽을 관통해 양쪽 호스를
이어 주는 벌크헤드 커넥터

Ralston Quick-test 벌크헤드 커넥터 8종

견적 받기

Ralston 국내 정식 공급 파트너

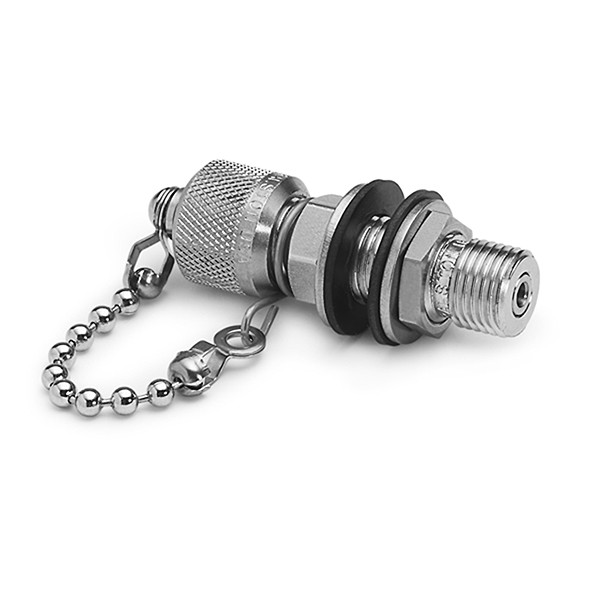

Ralston Quick-test 벌크헤드 커넥터는 인클로저, 차량 외벽, 패널 벽을 관통해 양쪽의 호스나 피팅을 잇는 패널 관통형 연결 부품(Bulkhead Union)이며, QT·XT 계열과 암 NPT·튜브 피팅 변환형을 합쳐 8종입니다.

QT 계열은 5000 psi, XT 계열은 10000 psi 등급이고, 최대 1.3 cm 두께의 벽을 통과하면서 액체와 습기가 안쪽으로 들어가지 않도록 패널을 밀봉합니다. 장비함 안쪽 배관은 그대로 두고 바깥쪽에서 호스만 연결해 시험합니다. 이 커넥터는 (주)테솔이 국내에 공식 공급합니다.

8종

벌크헤드 커넥터 모델

1.3 cm

통과 가능한 최대 벽 두께

5000 psi

QT 계열 최대 압력

10000 psi

XT 계열 최대 압력

특징

벽을 관통하는
밀봉형 연결

핵심 특징현장에서 달라지는 점
패널 밀봉액체와 습기가 안쪽으로 들어가지 않게 막아 인클로저 내부 장비를 보호합니다.
벽 양쪽 연결안쪽과 바깥쪽 Quick-test 호스를 벽 너머로 이어 장비함을 열지 않고 시험합니다.
NPT·튜브 피팅 변환형한쪽이 1/4" 암 NPT나 튜브 피팅이면 안쪽 기존 배관에 맞춰 바깥쪽에서 호스를 연결합니다.
XT 고압 계열XT 10000 psi 호스 시스템에 맞춰 고압 시험 라인을 벽 너머로 잇습니다.
캡과 체인QTFT·XTFT 모델은 캡을 씌워 사용하지 않을 때 연결부를 보호합니다.

벽 관통 조건

벽 두께와
렌치 크기

통과할 수 있는 벽 두께는 최대 1.3 cm입니다. 모델에 따라 15 mm 또는 20 mm 렌치를 사용하므로 렌치 크기와 모델별 길이를 설치 위치의 여유 공간과 대조하세요.

인클로저와 차량 외벽 설치

장비함이나 트럭 외벽, 패널 벽에 구멍을 내고 커넥터를 관통시켜 너트로 고정합니다. 안쪽 호스와 바깥쪽 호스를 따로 연결하므로 벽을 사이에 둔 시험 호스 구성이 간단해집니다.

계열 선택

QT 계열과
XT 계열의 구분

XT 벌크헤드는 XT 호스 전용

XT 벌크헤드는 XT 호스용이어서 QT나 QS 호스와 맞지 않습니다. 벽 양쪽이 모두 Quick-test 호스이면 QTHA-HHSB·QTFT-HHSB, XT 호스이면 XTHA-HHSB·XTFT-HHSB를 선택합니다.

사양

8종 비교와
공통 사양

모델한쪽반대쪽소재캡 · 체인최대 압력
QTHA-HHSB수 Quick-test수 Quick-test스테인리스강없음5000 psi / 350 bar / 35 MPa
QTFT-HHSB수 Quick-test수 Quick-test스테인리스강있음5000 psi / 350 bar / 35 MPa
XTHA-HHSB수 Quick-test XT수 Quick-test XT스테인리스강없음10000 psi / 700 bar / 70 MPa
XTFT-HHSB수 Quick-test XT수 Quick-test XT스테인리스강있음10000 psi / 700 bar / 70 MPa
QTHA-HFBB-2F1/4" 암 NPT (ASME B1.20.1)수 Quick-test황동없음5000 psi / 350 bar / 35 MPa
QTHA-HFSB-2F1/4" 암 NPT (ASME B1.20.1)수 Quick-test스테인리스강없음5000 psi / 350 bar / 35 MPa
QTFT-HTBB-2T1/4" 암 Tube Fitting수 Quick-test황동있음5000 psi / 350 bar / 35 MPa
QTHA-HTBB-2T1/4" 암 Tube Fitting수 Quick-test황동없음5000 psi / 350 bar / 35 MPa

치수

모델길이너비
QTHA-HHSB44 mm22 mm
QTFT-HHSB59 mm23 mm
XTHA-HHSB45 mm24 mm
XTFT-HHSB60 mm24 mm
QTHA-HFBB-2F46 mm20 mm
QTHA-HFSB-2F46 mm20 mm
QTFT-HTBB-2T60 mm15 mm
QTHA-HTBB-2T29 mm18 mm

시리즈 공통 사양

항목사양
원산지미국
최소 사용 온도-18 °C
최대 사용 온도105 °C
통과 벽 두께최대 1.3 cm
씰 소재Buna-N (XT 계열은 Teflon, Viton)
렌치 크기15 mm 또는 20 mm (모델별)
최대 진공0.0 kPa

활용 분야

벽 너머로 이어지는
시험 배관

  • 인클로저 관통 — 장비함 안쪽 호스를 바깥쪽 호스와 잇습니다.
  • 차량 외벽 연결 — 차량 벽을 사이에 두고 시험 호스를 연결합니다.
  • 패널 벽 배관 — 안쪽의 튜브 피팅 장비를 바깥쪽 호스에 연결합니다.
  • XT 고압 시험 — XT 10000 psi 호스 라인을 벽 너머로 잇습니다.

선택 가이드

연결부에 맞는
벌크헤드 선택

이럴 때 (현장 조건)권장 모델선택 이유
벽 양쪽이 Quick-test 호스일 때QTHA-HHSB · QTFT-HHSBQTFT는 캡과 체인이 포함됩니다.
벽 양쪽이 XT 호스일 때XTHA-HHSB · XTFT-HHSB10000 psi 등급 XT 계열입니다.
안쪽이 튜브 피팅일 때QTHA-HTBB-2T · QTFT-HTBB-2T1/4" 암 튜브 피팅과 수 Quick-test를 잇습니다.
안쪽이 암 NPT일 때QTHA-HFBB-2F · QTHA-HFSB-2F1/4" 암 NPT와 수 Quick-test를 잇습니다.

구성·옵션

품번과 호스 조합

구분내용
품번QTHA-HHSB · QTFT-HHSB · XTHA-HHSB · XTFT-HHSB · QTHA-HFBB-2F · QTHA-HFSB-2F · QTFT-HTBB-2T · QTHA-HTBB-2T
캡 · 체인 모델QTFT-HHSB · XTFT-HHSB · QTFT-HTBB-2T
호스 짝QT 모델은 Quick-test 호스, XT 모델은 Quick-test XT 호스

관련 제품

벌크헤드와 함께 보는
연결 부품
