Ralston 한국 독점 공급 파트너

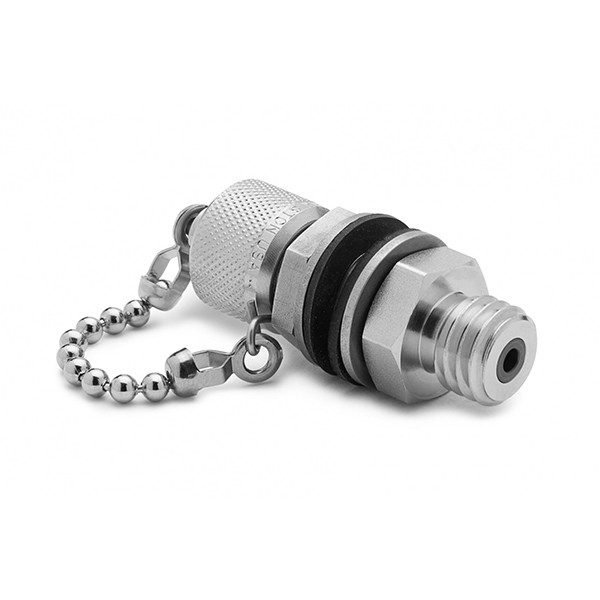

Ralston XTFT-HHSB는 양쪽 수 Quick-test XT 연결부를 갖춘 스테인리스강 벌크헤드 커넥터(Bulkhead Connector)입니다. 인클로저, 차량 외벽, 패널 벽을 사이에 두고 양쪽의 Quick-test XT 호스를 잇는 벌크헤드입니다. (주)테솔이 국내에 공식 공급합니다.
양쪽 연결부가 모두 수 Quick-test XT입니다. XT 호스 전용이며 QT나 QS 호스와는 맞지 않습니다.
압력·온도
XTFT-HHSB 스테인리스강 몸체와 씰
정격 압력은 최대 10000 psi(700 bar, 70 MPa)입니다. 사용 온도 범위는 -18 °C ~ 105 °C입니다. 스테인리스강 몸체에 Teflon, Viton 씰을 사용합니다.
구성
XTFT-HHSB 캡·체인 구성과 크기
캡과 체인이 달려 있습니다. 크기는 6.1 × 2.34 × 2.39 cm입니다. 무게는 3.09 oz(88 g)입니다. 육각부 렌치 크기는 3/4 in(19 mm)입니다.

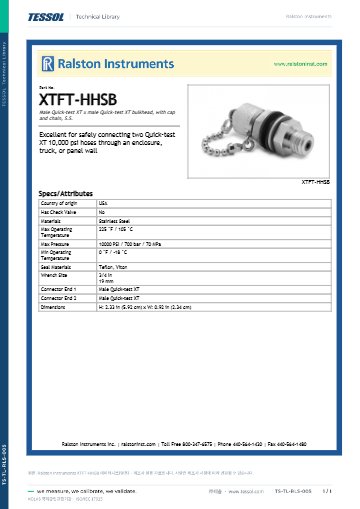

사양
XTFT-HHSB 세부 사양
| 항목 | 사양 |
|---|---|
| 양쪽 연결부 | 수 Quick-test XT |
| 재질 | 스테인리스강 |
| 최대 압력 | 10000 psi(700 bar, 70 MPa) |
| 체크밸브 | 없음 |
| 렌치 크기 | 19 mm |
| 크기 | 2.4 × 0.92 × 0.94 in |
| 사용 온도 | -18 ~ 105 °C(0 ~ 225 °F) |
| 씰 | Teflon, Viton |
| 캡·체인 | 포함 |
| 무게 | 88 g |

같은 계열
XTFT-HHSB 포함 8종 구성
- QTHA-HHSB — 양쪽 수 Quick-test, 5000 psi, 캡·체인 없음
- QTFT-HHSB — 양쪽 수 Quick-test, 5000 psi
- XTHA-HHSB — 양쪽 수 Quick-test XT, 캡·체인 없음
- QTHA-HFBB-2F — 1/4" 암 NPT × 수 Quick-test, 황동, 5000 psi, 캡·체인 없음
- QTHA-HFSB-2F — 1/4" 암 NPT × 수 Quick-test, 5000 psi, 캡·체인 없음
- QTFT-HTBB-2T — 1/4" 튜브 피팅 × 수 Quick-test, 황동, 5000 psi
- QTHA-HTBB-2T — 1/4" 튜브 피팅 × 수 Quick-test, 황동, 5000 psi, 캡·체인 없음
관련 제품
XTFT-HHSB 외 다른 규격 어댑터
- Ralston 튜브 피팅 ↔ Quick-test 어댑터 (QTHA-1TS0-QD · 2TB0 · 2TS0 · 3TB0 · MTB0 · XTHA-2TS0-QD)
- Ralston Quick-test 암나사 NPT 어댑터 (QTHA-1FB0 · 2FB0 · 3FB0 · 4FB0 · 1FS0-QD)
- Ralston Quick-test 수나사 NPT 어댑터 (QTHA · QTFT 계열)
XTFT-HHSB의 사용 온도는 어떻게 됩니까?
-18 °C ~ 105 °C입니다.
XTFT-HHSB의 정격 압력을 알려 주세요.
70 MPa(10000 psi)입니다.
XTFT-HHSB의 양쪽 연결부는 어떻게 됩니까?
양쪽 모두 수 Quick-test XT입니다.
XTFT-HHSB에 맞는 렌치 크기는 무엇입니까?
19 mm입니다.
FAQ 자주묻는 질문
-
XTFT-HHSB의 사용 온도는 어떻게 됩니까?
-18 °C ~ 105 °C입니다.
-
XTFT-HHSB의 정격 압력을 알려 주세요.
70 MPa(10000 psi)입니다.
-
XTFT-HHSB의 양쪽 연결부는 어떻게 됩니까?
양쪽 모두 수 Quick-test XT입니다.
-
XTFT-HHSB에 맞는 렌치 크기는 무엇입니까?
19 mm입니다.
