DCAP 핸드 펌프로 압력 트랜스미터 교정

Ralston DCAP 압력 테스트 핸드 펌프는 현장에서 압력 트랜스미터와 게이지, 압력 스위치, 유량 컴퓨터를 교정할 때 압력을 발생시키고 미세 조정하는 펌프입니다. 다중 압력 용도에서 교정 작업을 쉽게 하는 데 초점을 둡니다.

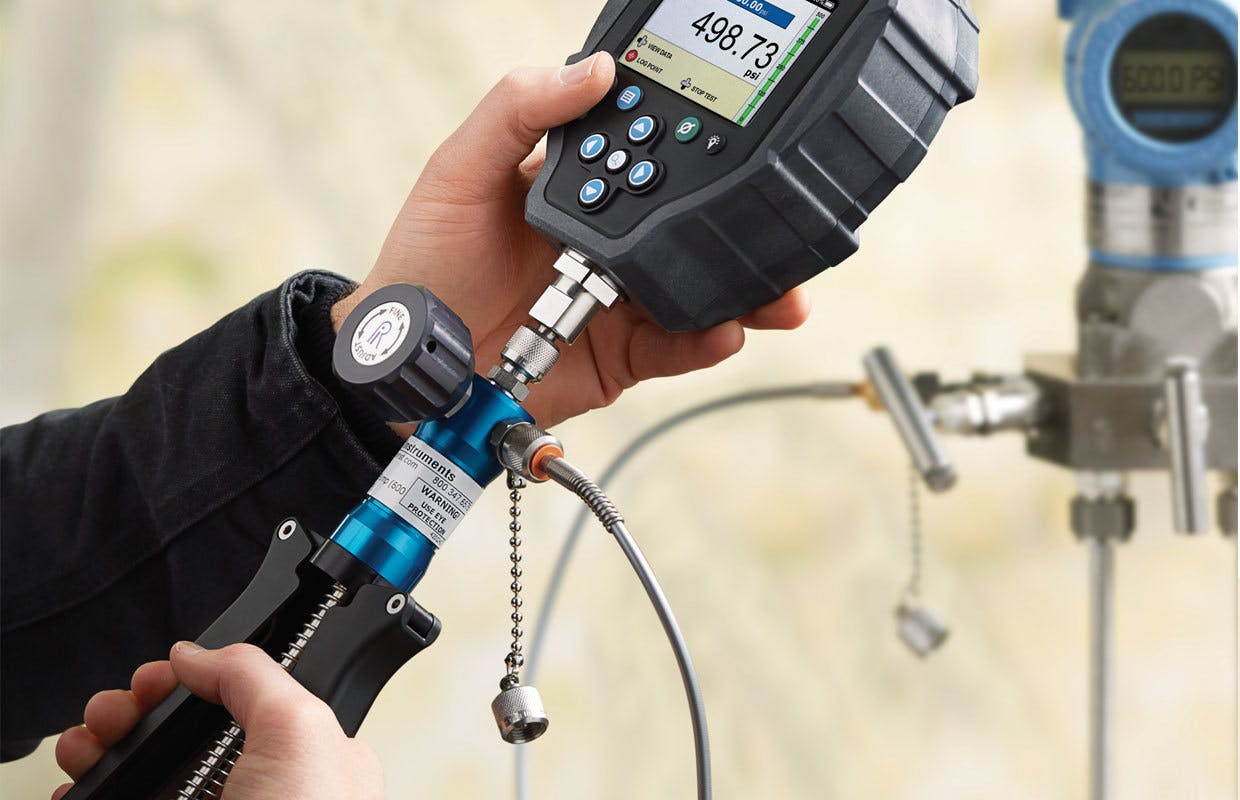

Ralston DCAP 핸드 펌프 사진.

트랜스미터

압력 트랜스미터 교정에는 정밀한 미세조절이 필요합니다

현장에서 압력 트랜스미터를 교정하려면 압력을 쉽게 발생시키고, 매우 정확한 테스트 포인트까지 조정할 수 있는 핸드 펌프가 필요합니다. 대부분의 압력 트랜스미터는 차압용이어서 차압 센서의 Hi 연결부와 Lo 연결부를 모두 교정해야 합니다.

그래서 미세조절 장치는 500 psi / 3.5MPa 범위뿐 아니라 50 in H2O / 12 kPa 범위에서도 정밀해야 합니다. 교정 기술자 대부분이 매일 상당수의 트랜스미터를 교정하므로 펌프는 사용하기 쉬워야 합니다. Ralston의 DCAP 압력 테스트 펌프는 이 조건을 모두 다룹니다.

게이지

퀵-테스트 어댑터로 누출을 줄입니다

게이지를 테스트할 때는 호스와 어댑터 부분에서 누출이 자주 생깁니다. Ralston 퀵-테스트 시스템의 호스와 어댑터는 실링 테이프 없이 각 어댑터를 연결할 수 있고, 많은 경우 별도의 렌치 없이 교정할 장치에 연결할 수 있습니다.

공장이나 파이프라인의 기술자는 교정 또는 검증할 게이지가 많은 경우가 흔해 다음 게이지로 빠르게 넘어가야 하므로, 도구 하나로 작업하는 편이 유리합니다. DCAP 핸드 펌프는 누출 걱정 없이 압력을 제어하고 아날로그 또는 디지털 압력 게이지 테스트를 진행하게 합니다.

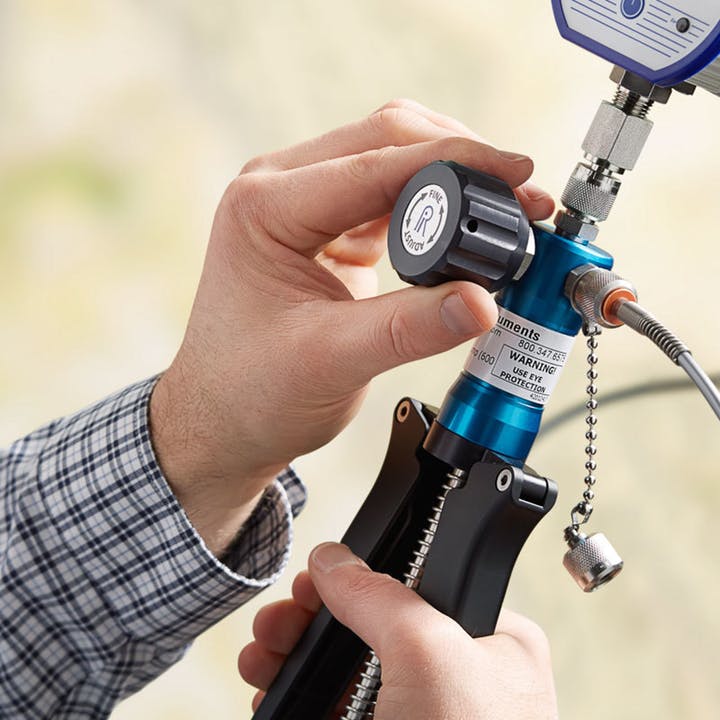

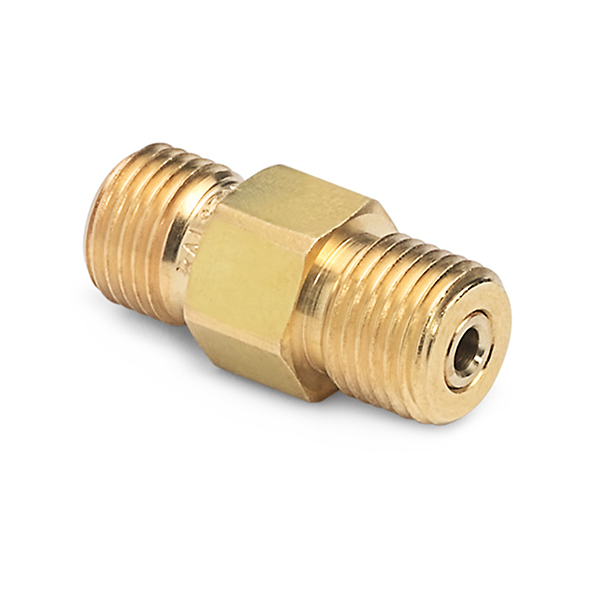

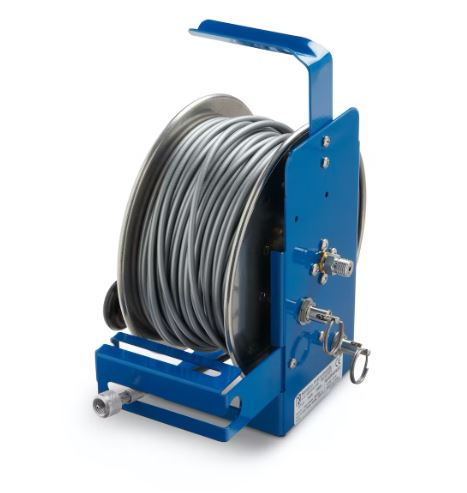

압력 게이지 교정에 쓰는 호스와 어댑터 관련 사진.

압력 스위치

미세조정 피스톤으로 압력 스위치를 빠르게 설정합니다

압력 스위치를 설정하려면 펌프와 기기 모두에서 스위치를 차단하고 압력을 측정해야 합니다. 설정할 장비가 많아서 모든 장비가 믿을 만하고 빠르게 반응해야 하며, 스위치의 압력 차단을 확인하고 압력을 잘 제어하는 일이 중요합니다.

DCAP의 미세조절 피스톤은 매우 정밀해서 압력 스위치를 쉽게 열거나 닫을 수 있어, 기술자가 작업을 더 빨리 끝내도록 돕습니다.

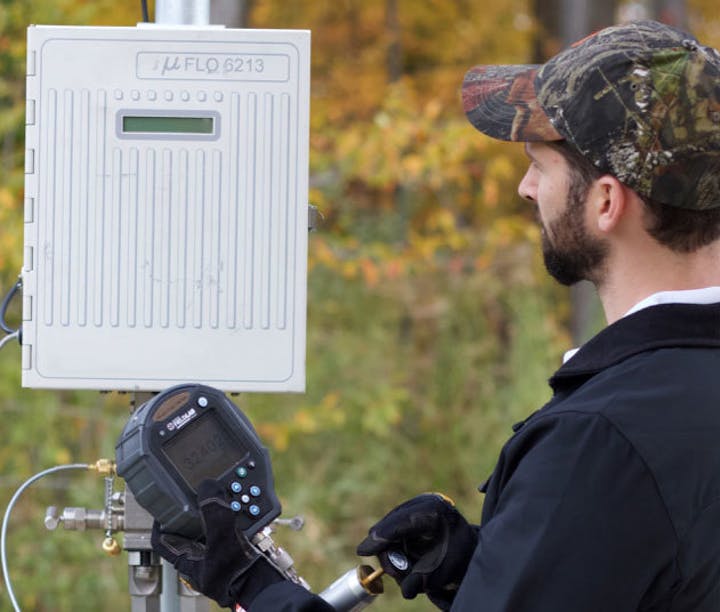

압력 스위치 설정 관련 사진.

유량 컴퓨터

유량 컴퓨터 교정은 작은 호스 용적이 유리합니다

유량 컴퓨터는 custody transfer(정밀한 계량)를 보장해야 하므로, 교정하려면 차압 센서의 연결부에 정확한 압력 제어가 필요합니다. 사용자가 호스에 압축 공기를 채우는 데 시간을 많이 쓰지 않도록 펌프의 압력 호스는 용적이 작아야 합니다.

유량 컴퓨터 연결부는 대부분 NPT 암나사이며, Ralston의 NPT 암나사 퀵 커넥트 어댑터는 나사 밀봉제 없이 NPT 암나사에 연결해 잘 작동합니다. 교정 기록 전체는 Ralston FieldLab 디지털 압력 교정기 시스템으로 남길 수 있습니다.
