Ralston 한국 독점 공급 파트너

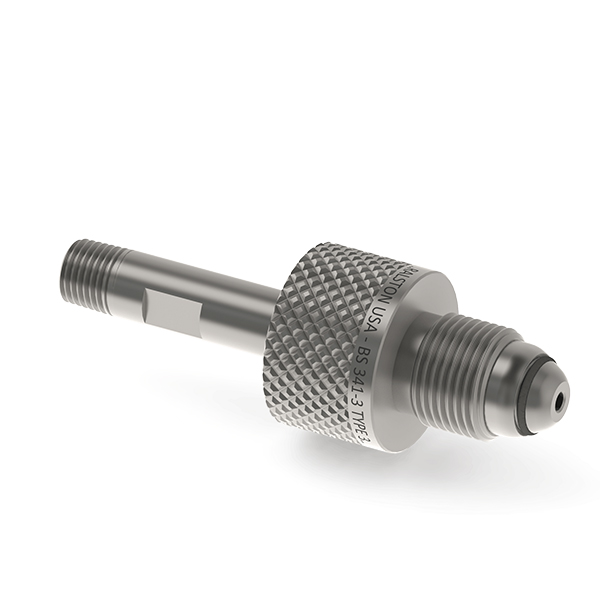

Ralston QTHA-2MS0-B341T03-QD는 영국 BS 341 Type 3 규격 가스 실린더 밸브를 1/4" 수 NPT(ASME B1.20.1)로 잇는 스테인리스강 실린더 어댑터(Cylinder Valve Adapter)입니다. 실린더 쪽은 퀵 커넥트 방식입니다. (주)테솔이 국내에 공식 공급합니다.
최대 압력 5000 PSI(350 bar, 35 MPa), 사용 온도 -18 ~ 105 °C이며 씰은 Buna-N과 우레탄입니다. 무게 315 g, 높이 10.8 cm입니다.
규격 확인
영국 BS 341 Type 3 밸브 전용
이 모델은 BS 341 Type 3 밸브 전용입니다. 다른 규격(CGA 580, DIN 477 등) 실린더에는 해당 규격의 어댑터를 선택해야 합니다.

매체
호환 매체 목록
호환 매체에는 공기, 불활성 가스, 천연가스, 물, 유압유, 석유계 오일이 들어 있습니다.

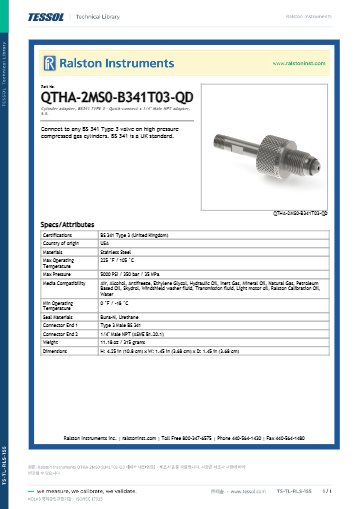

사양
QTHA-2MS0-B341T03-QD 연결과 정격
| 항목 | 사양 |
|---|---|
| 실린더 쪽 연결 | BS 341 Type 3 (영국) 수 |
| 최대 압력 | 5000 PSI / 350 bar / 35 MPa |
| 무게 | 315 g (11.18 oz) |
| 반대쪽 연결 | 1/4" 수 NPT (ASME B1.20.1) |
| 사용 온도 | 0 °F ~ 225 °F (-18 ~ 105 °C) |
| 씰 소재 | Buna-N, 우레탄 |
| 치수 (높이 × 너비 × 깊이) | 10.8 × 3.68 × 3.68 cm |
| 소재 | 스테인리스강 |
활용 분야
영국 규격 실린더 연결
- 해외 규격 대응 — 영국 규격 밸브에 맞춰 실린더를 연결합니다.
- 질소 실린더 연결 — 압력 조정기를 질소 실린더에 연결합니다.
같은 계열
QTHA-2MS0-B341T03-QD와 같은 계열 모델
- QTHA-2MS0-C580-QD — CGA 580 밸브 × 1/4" 수 NPT
- QTHA-CMS0-C580-QD — CGA 580 밸브 × 수 Quick-test
- QTHA-2MS0-A2473T50-QD — AS 2473.2 Type 50 밸브(호주) × 1/4" 수 NPT
- QTHA-2MS0-D477T10-QD — DIN 477 Type 10 밸브(독일) × 1/4" 수 NPT
- QTHA-2MS0-F650TC-QD — NF E29-650 Type C 밸브(프랑스) × 1/4" 수 NPT
관련 제품
BS 341 어댑터와 함께 보는 SAE·MS 어댑터
- Ralston SAE · MS 아웃렛 포트 Quick-test 어댑터 (QTFT-3SB0, QTHA-3SB0, 3SB1, 5SB0)
- Ralston 고압 · 중압 Quick-test 어댑터 (XTHA-2MS0-XH, QTHA-2MS0-MP 외)
- Ralston Pete's Plug · Minimess · 튜브 피팅 Quick-test 어댑터 (QTHA-PMS, MFB, TS, TB)
Ralston QTHA-2MS0-B341T03-QD는 어떤 밸브에 맞습니까?
영국 BS 341 Type 3 규격 실린더 밸브에 맞습니다.
QTHA-2MS0-B341T03-QD의 반대쪽 연결은 무엇입니까?
1/4" 수 NPT(ASME B1.20.1)입니다.
QTHA-2MS0-B341T03-QD의 최대 압력은 얼마입니까?
5000 PSI(350 bar, 35 MPa)입니다.
FAQ 자주묻는 질문
-
Ralston QTHA-2MS0-B341T03-QD는 어떤 밸브에 맞습니까?
영국 BS 341 Type 3 규격 실린더 밸브에 맞습니다.
-
QTHA-2MS0-B341T03-QD의 반대쪽 연결은 무엇입니까?
1/4" 수 NPT(ASME B1.20.1)입니다.
-
QTHA-2MS0-B341T03-QD의 최대 압력은 얼마입니까?
5000 PSI(350 bar, 35 MPa)입니다.
