Ralston QTHA-2MS0-F650TC-QD 실리더 어댑터, TYPE C 퀵 커넥트 x 1/4 (M) NPT 어댑터, S.S

Ralston QTHA-2MS0-F650TC-QD 실리더 어댑터, TYPE C 퀵 커넥트 x 1/4 (M) NPT 어댑터, S.S

MODEL
QTHA-2MS0-F650TC-QD
브랜드
RALSTON INSTRUMENTS

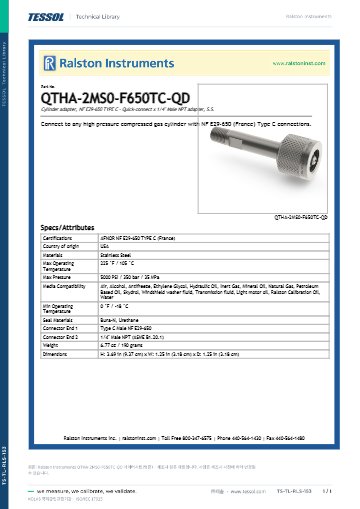

제품 자료
제품문의 구매하기

가스 실린더 밸브에
렌치 없이 잇는 어댑터

Ralston 가스 실린더 밸브 어댑터 QTHA-2MS0 · CMS0 시리즈

견적 받기

Ralston 국내 정식 공급 파트너

Ralston 가스 실린더 밸브 어댑터(QTHA-2MS0-C580-QD 외 5종)는 Quick-connect 스테인리스 어댑터(Cylinder Valve Adapter)입니다. CGA 580, DIN 477 등 5개 규격 밸브를 렌치와 나사 실란트 없이 Quick-test 또는 1/4" 수 NPT에 연결합니다.

현장에서 질소 실린더에 압력 조정기를 연결하거나 여러 가스 용기를 충전할 때는 밸브 규격에 맞는 모델을 고르세요. 최대 압력은 5000 PSI이며, 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

6종

밸브 규격별 모델

5000 PSI

최대 압력(350 bar / 35 MPa)

105 °C

상한 사용 온도

5개 규격

CGA 580 · BS 341 · DIN 477 · NF E29-650 · AS 2473.2

특징

밸브 규격별
실린더 어댑터 6종

핵심 특징현장에서 달라지는 점
렌치·나사 실란트 없는 연결밸브에 바로 꽂는 방식이라 실린더 교체 시간이 줄고 나사 실란트 잔여물이 생기지 않습니다.
Quick-connect 분리 구조실린더 쪽이 퀵 디스커넥트 구조라 분리와 재연결이 빠릅니다.
CGA 580 모델미국 CGA 580 규격 밸브에 맞춘 모델 2종으로 국내 수입 실린더에도 대응합니다.
유럽·호주 규격 4종BS 341, NF E29-650, DIN 477, AS 2473.2 밸브에 맞는 모델이 각각 있어 해외 실린더도 어댑터로 연결합니다.
열다섯 가지 매체 대응공기, 불활성 가스, 천연가스, 물, 광유와 석유계 오일 등 열다섯 가지 매체와 호환됩니다.
스테인리스 소재6종 모두 스테인리스라 부식 부담이 낮습니다.

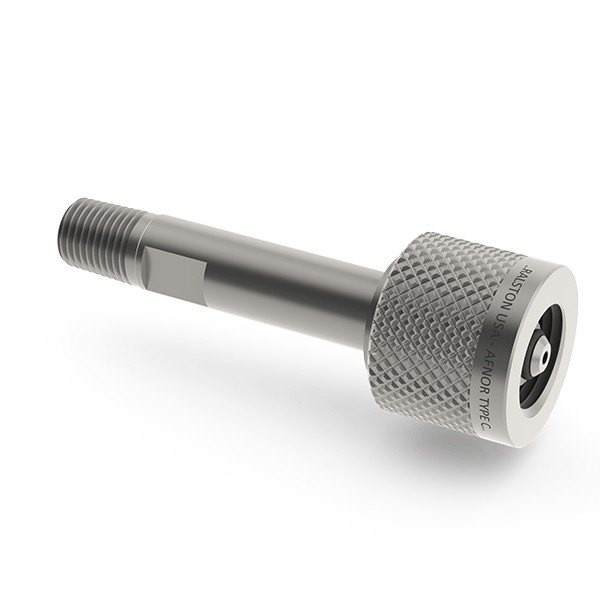

RALSTON INSTRUMENTS QTHA-2MS0-F650TC-QD - 긴 몸체에 널링 슬리브가 달린 실린더 어댑터
긴 몸체에 널링 슬리브가 달린 실린더 어댑터

규격 선택

실린더 밸브 규격에
맞는 모델 찾기

모델은 실린더 밸브 규격에 맞춰 고릅니다. 미국 CGA 580은 C580 모델이고, 영국 BS 341 Type 3·호주 AS 2473.2 Type 50·독일 DIN 477 Type 10·프랑스 NF E29-650 Type C는 각각 해당 규격 모델입니다. 반대쪽 연결은 대부분 1/4" 수 NPT이며, QTHA-CMS0-C580-QD만 수 Quick-test입니다.

매체·씰

사용 매체와
씰 소재 확인

매체 호환과 씰 소재

C580 모델의 씰은 Buna-N과 우레탄입니다. 이 씰은 공기, 알코올, 부동액, 에틸렌 글리콜, 유압유, 불활성 가스, 광유, 천연가스, 석유계 오일, Skydrol, 와셔액, 변속기 오일, 경량 모터 오일, Ralston 교정 오일, 물과 호환되므로 사용 매체가 이 목록에 있는지 대조하세요.

사양

6종 모델
밸브 규격 사양

항목QTHA-2MS0-C580-QDQTHA-CMS0-C580-QDQTHA-2MS0-B341T03-QDQTHA-2MS0-A2473T50-QDQTHA-2MS0-D477T10-QDQTHA-2MS0-F650TC-QD
밸브 규격CGA 580 (미국)CGA 580 (미국)BS 341 Type 3 (영국)AS 2473.2 Type 50 (호주)DIN 477 Type 10 (독일)NF E29-650 Type C (프랑스)
반대쪽 연결1/4" 수 NPT수 Quick-test (체크 밸브 없음)1/4" 수 NPT1/4" 수 NPT1/4" 수 NPT1/4" 수 NPT
길이 × 폭 × 높이--110 × 37 × 37 mm93 × 32 × 32 mm95 × 38 × 38 mm94 × 32 × 32 mm
무게--315 g200 g255 g190 g

시리즈 공통 사양

항목사양
소재스테인리스
실린더 쪽 연결Quick-connect (퀵 디스커넥트)
최대 압력5000 PSI / 350 bar / 35 MPa
사용 온도-18 ~ 105 °C
씰 소재Buna-N, 우레탄 (C580 모델 기준)
호환 매체공기, 알코올, 부동액, 에틸렌 글리콜, 유압유, 불활성 가스, 광유, 천연가스, 석유계 오일, Skydrol, 와셔액, 변속기 오일, 경량 모터 오일, Ralston 교정 오일, 물
원산지미국

활용 분야

실린더 연결이
필요한 현장

  • 질소 실린더 연결 — 현장에서 압력 조정기를 질소 실린더에 연결합니다.
  • 가스 충전 — 여러 가스 용기를 채우는 작업에 사용합니다.
  • 해외 규격 대응 — 나라별 밸브 규격에 맞춰 실린더를 연결합니다.

선택 가이드

밸브 규격에 따른
어댑터 선택

이럴 때 (밸브 규격)권장 모델선택 이유
CGA 580 밸브에 NPT 연결이 필요할 때QTHA-2MS0-C580-QD반대쪽이 1/4" 수 NPT 연결인 모델입니다.
CGA 580 밸브에 Quick-test 호스를 바로 연결할 때QTHA-CMS0-C580-QD반대쪽이 수 Quick-test 연결이며 체크 밸브는 없습니다.
영국 BS 341 Type 3 밸브일 때QTHA-2MS0-B341T03-QDBS 341 밸브 전용 모델입니다.
호주·독일·프랑스 규격 밸브일 때A2473T50 · D477T10 · F650TC 모델각각 해당 국가 규격 밸브 전용 모델입니다.

구성·옵션

규격별 모델 구성

구분내용
CGA 580QTHA-2MS0-C580-QD, QTHA-CMS0-C580-QD
해외 규격B341T03, A2473T50, D477T10, F650TC
