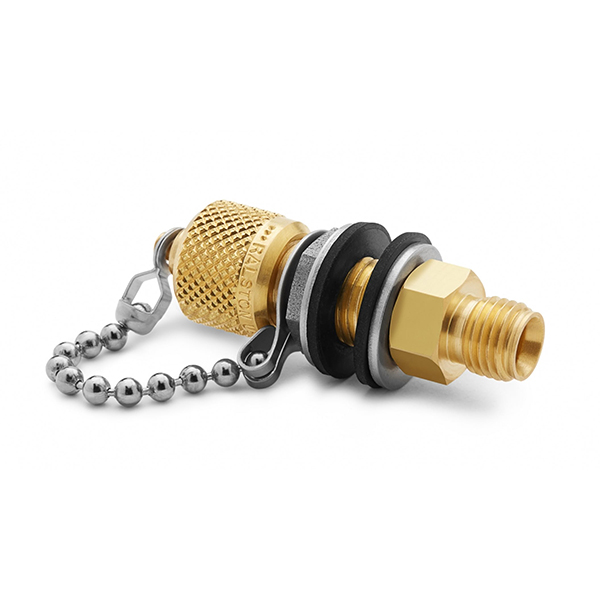

Ralston QTFT-HTBB-2T는 1/4" 튜브 피팅 × 수 Quick-test 연결에 최대 5000 psi 정격을 갖춘 황동 벌크헤드 유니온(Bulkhead Union)입니다. 패널 한쪽에서는 Quick-test 호스를, 반대쪽에서는 1/4" 튜브 피팅을 연결합니다. (주)테솔이 국내에 공식 공급합니다.
수 Quick-test 반대편 연결부는 1/4" 튜브 피팅입니다.

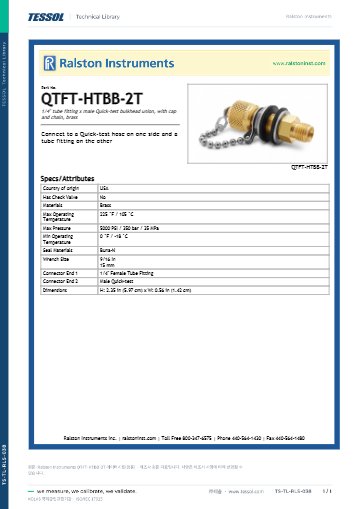

사양
QTFT-HTBB-2T 세부 사양
| 항목 | 사양 |
|---|---|
| 포트 쪽 연결 | 1/4" 튜브 피팅 |
| Quick-test 쪽 연결 | 수 Quick-test |
| 몸체 재질 | 황동 |
| 정격 압력 | 350 bar / 35 MPa / 5000 psi |
| 캡·체인 | 포함 |
| 중량 | 2.42 oz(69 g) |
| 씰 소재 | Buna-N |
| 온도 범위 | -18 °C ~ 105 °C |
| 체크밸브 | 없음 |
| 치수 | 2.35 × 0.56 × 0.56 in |
| 렌치 크기 | 9/16 in(15 mm) |
정격
QTFT-HTBB-2T 정격 5000 psi
정격은 5000 psi(350 bar, 35 MPa)이고 사용 온도는 -18 °C ~ 105 °C입니다. 몸체 재질은 황동입니다. 씰 소재는 Buna-N입니다.
구성
QTFT-HTBB-2T 캡·체인 구성과 크기
캡과 체인이 포함됩니다. 외형 치수는 높이 5.97 cm, 폭 1.42 cm, 깊이 1.42 cm입니다. 제품 무게는 2.42 oz(69 g)입니다. 육각부 렌치 크기는 15 mm입니다.

같은 계열
QTFT-HTBB-2T 같은 계열 8종
- QTHA-HHSB — 양쪽 수 Quick-test, 스테인리스강, 캡·체인 없음
- QTFT-HHSB — 양쪽 수 Quick-test, 스테인리스강
- XTHA-HHSB — 양쪽 수 Quick-test XT, 스테인리스강, 10000 psi, 캡·체인 없음
- XTFT-HHSB — 양쪽 수 Quick-test XT, 스테인리스강, 10000 psi
- QTHA-HFBB-2F — 1/4" 암 NPT × 수 Quick-test, 캡·체인 없음
- QTHA-HFSB-2F — 1/4" 암 NPT × 수 Quick-test, 스테인리스강, 캡·체인 없음
- QTHA-HTBB-2T — 1/4" 튜브 피팅 × 수 Quick-test, 캡·체인 없음
관련 제품
QTFT-HTBB-2T 외 다른 규격 어댑터
- Ralston 튜브 피팅 ↔ Quick-test 어댑터 (QTHA-1TS0-QD · 2TB0 · 2TS0 · 3TB0 · MTB0 · XTHA-2TS0-QD)
- Ralston Quick-test 암나사 NPT 어댑터 (QTHA-1FB0 · 2FB0 · 3FB0 · 4FB0 · 1FS0-QD)
- Ralston Quick-test 수나사 NPT 어댑터 (QTHA · QTFT 계열)
QTFT-HTBB-2T에 맞는 렌치 크기는 무엇입니까?
15 mm(9/16 in)입니다.
Ralston QTFT-HTBB-2T의 최대 압력은 얼마입니까?
5000 psi(350 bar)입니다.
Ralston QTFT-HTBB-2T는 체크밸브 내장형입니까?
아닙니다. 체크밸브가 없는 구성입니다.
FAQ 자주묻는 질문
-
QTFT-HTBB-2T에 맞는 렌치 크기는 무엇입니까?
15 mm(9/16 in)입니다.
-
Ralston QTFT-HTBB-2T의 최대 압력은 얼마입니까?
5000 psi(350 bar)입니다.
-
Ralston QTFT-HTBB-2T는 체크밸브 내장형입니까?
아닙니다. 체크밸브가 없는 구성입니다.
