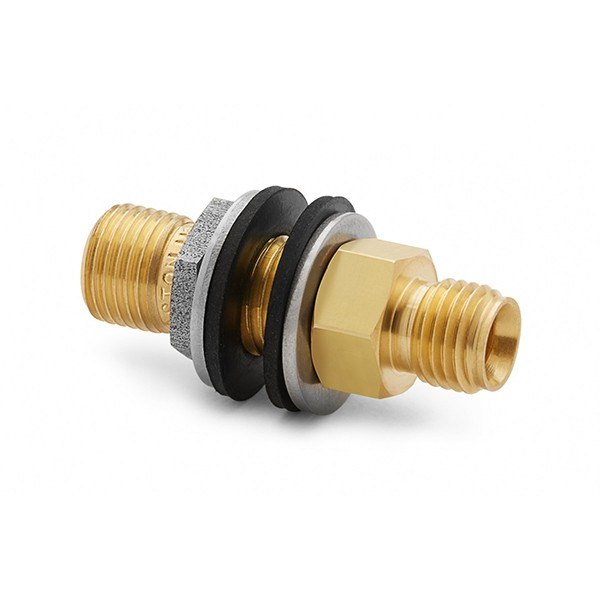

Ralston QTHA-HTBB-2T는 1/4" 튜브 피팅 × 수 Quick-test 연결을 갖춘 황동 벌크헤드 유니온(Bulkhead Union)입니다. 벽 한쪽의 1/4" 튜브 피팅 배관과 다른 쪽의 Quick-test 호스를 패널을 관통해 잇습니다. (주)테솔이 국내에 공식 공급합니다.
한쪽은 1/4" 튜브 피팅, 반대쪽은 수 Quick-test입니다.
크기
QTHA-HTBB-2T 치수와 무게
외형 치수는 높이 4.7 cm, 폭 2.21 cm, 깊이 2.21 cm입니다. 제품 무게는 1.52 oz(43 g)입니다. 육각부 렌치 크기는 15 mm입니다.

정격
QTHA-HTBB-2T 황동 몸체와 씰
정격은 5000 psi(350 bar)이고 사용 온도는 0 ~ 225 °F(-18 ~ 105 °C)입니다. 황동 몸체에 Buna-N 씰을 사용합니다.
사양
QTHA-HTBB-2T 세부 사양
| 항목 | 사양 |
|---|---|
| 나사 쪽 연결 | 1/4" 튜브 피팅 |
| 연결부 2 | 수 Quick-test |
| 체크밸브 | 없음 |
| 렌치 크기 | 15 mm |
| 재질 | 황동 |
| 씰 소재 | Buna-N |
| 정격 압력 | 5000 psi(350 bar, 35 MPa) |
| 온도 범위 | 0 ~ 225 °F(-18 ~ 105 °C) |
| 크기 | 1.85 × 0.87 × 0.87 in |
| 중량 | 43 g |
같은 계열
QTHA-HTBB-2T와 같은 계열 모델
- QTHA-HHSB — 양쪽 수 Quick-test, 스테인리스강
- QTFT-HHSB — 양쪽 수 Quick-test, 스테인리스강, 캡·체인 포함
- XTHA-HHSB — 양쪽 수 Quick-test XT, 스테인리스강, 10000 psi
- XTFT-HHSB — 양쪽 수 Quick-test XT, 스테인리스강, 10000 psi, 캡·체인 포함
- QTHA-HFBB-2F — 1/4" 암 NPT × 수 Quick-test
- QTHA-HFSB-2F — 1/4" 암 NPT × 수 Quick-test, 스테인리스강
- QTFT-HTBB-2T — 1/4" 튜브 피팅 × 수 Quick-test, 캡·체인 포함
관련 제품
QTHA-HTBB-2T 관련 Quick-test 연결 부품
- Ralston 튜브 피팅 ↔ Quick-test 어댑터 (QTHA-1TS0-QD · 2TB0 · 2TS0 · 3TB0 · MTB0 · XTHA-2TS0-QD)
- Ralston Quick-test 암나사 NPT 어댑터 (QTHA-1FB0 · 2FB0 · 3FB0 · 4FB0 · 1FS0-QD)
- Ralston Quick-test 수나사 NPT 어댑터 (QTHA · QTFT 계열)
QTHA-HTBB-2T의 연결 규격은 무엇입니까?
1/4" 튜브 피팅과 수 Quick-test입니다.
QTHA-HTBB-2T는 몇 psi까지 사용합니까?
350 bar(5000 psi)입니다.
QTHA-HTBB-2T에 맞는 렌치 크기는 무엇입니까?
15 mm입니다.
QTHA-HTBB-2T의 재질과 씰은 무엇입니까?
황동입니다. 씰은 Buna-N입니다.
FAQ 자주묻는 질문
-
QTHA-HTBB-2T의 연결 규격은 무엇입니까?
1/4" 튜브 피팅과 수 Quick-test입니다.
-
QTHA-HTBB-2T는 몇 psi까지 사용합니까?
350 bar(5000 psi)입니다.
-
QTHA-HTBB-2T에 맞는 렌치 크기는 무엇입니까?
15 mm입니다.
-
QTHA-HTBB-2T의 재질과 씰은 무엇입니까?
황동입니다. 씰은 Buna-N입니다.
