Ralston XTHA-2TS0-QD 1/4 튜브 피팅 x (M) 퀵 테스트 XT, S.S

Ralston XTHA-2TS0-QD 1/4 튜브 피팅 x (M) 퀵 테스트 XT, S.S

MODEL
XTHA-2TS0-QD
브랜드
RALSTON INSTRUMENTS

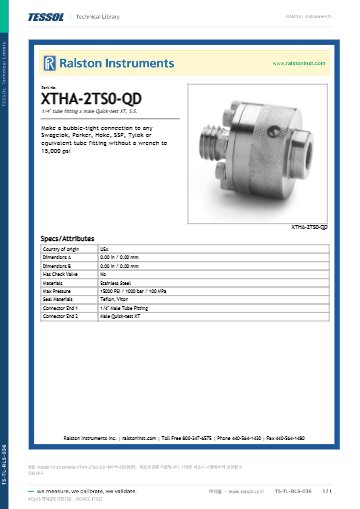

제품 자료
제품문의 구매하기

인치·mm 튜브 피팅에
시험 호스를 잇는 어댑터

Ralston 튜브 피팅 어댑터 8종

견적 받기

Ralston 국내 정식 공급 파트너

Ralston 튜브 피팅 ↔ Quick-test 어댑터는 1/8", 1/4", 3/8" 및 6 mm, 10 mm, 12 mm 튜브 피팅에 Quick-test 호스를 기밀하게 연결하는 부품입니다. 동등한 규격의 튜브 피팅 계통에서 교정·가스 샘플링·압력 측정에 사용하며 모두 8종입니다.

내장 O링이 추가 조임 없이 씰을 형성하고 손으로 조이기만 해도 체결력이 확보되므로 렌치가 필요 없습니다. 반복 체결해도 피팅이 손상되지 않으며, 등급은 7종이 5000 psi, Quick-test XT 연결부를 갖춘 XTHA-2TS0-QD가 15000 psi입니다. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

8종

튜브 피팅 어댑터 모델

5000 psi

기본 7종 최대 압력

15000 psi

XTHA-2TS0-QD 최대 압력

-18~105 °C

작동 온도 범위

특징

손으로 조여 체결하는
튜브 피팅 연결

핵심 특징현장에서 달라지는 점
렌치 없는 체결손으로 조이고 풀기 때문에 좁은 계통에서도 공구 없이 연결합니다.
내장 O링 씰추가로 조이지 않아도 기밀을 유지해 과조임에 의한 피팅 손상을 막습니다.
반복 체결과하게 조이지 않는 구조여서 여러 번 다시 연결해도 체결부 상태가 유지됩니다.
진동·열 충격 대응진동 피로와 열 충격에 견디도록 설계되어 가동 설비 라인에도 사용합니다.
황동과 스테인리스강스테인리스강 모델은 부식에 강하고, 황동 모델도 같은 5000 psi 등급입니다.
튜브 규격 여섯 가지인치 튜브 3종과 미터 튜브 3종 중에서 튜브 지름에 맞는 모델을 고를 수 있습니다.

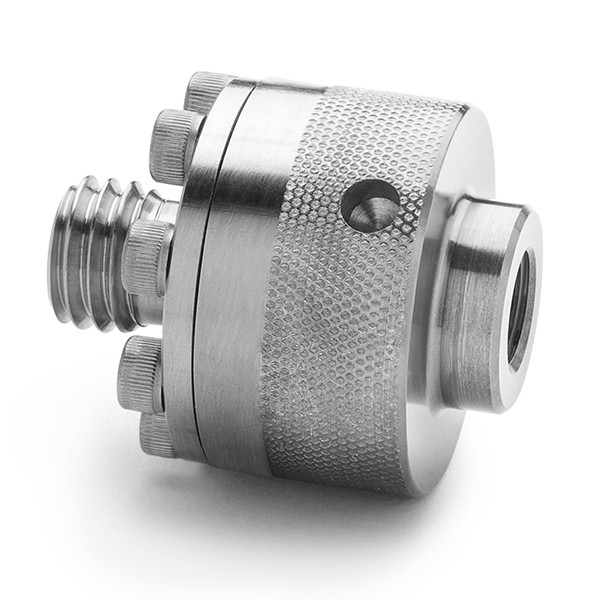

RALSTON INSTRUMENTS XTHA-2TS0-QD - 볼트가 둘러진 스테인리스 XT 퀵 테스트 어댑터
볼트가 둘러진 스테인리스 XT 퀵 테스트 어댑터

체결 방법

페룰과 너트를 뺀 뒤
손으로 체결

연결 전에 튜브 피팅의 페룰과 너트를 먼저 뺍니다. 그 뒤 어댑터의 튜브 피팅 쪽을 손으로 조이면 내장 O링이 씰을 형성하고, 반대쪽 수 Quick-test에 호스를 꽂으면 교정, 가스 샘플링, 압력 측정, 수압 시험, 안전밸브 설정 작업을 이어 갈 수 있습니다.

손 체결과 O링 씰

렌치와 페룰 압착 없이 손으로 체결해 기밀을 확보하므로 작업 시간이 짧아집니다. 튜브 지름별로 1/8"에는 QTHA-1TS0-QD, 1/4"에는 2TB0 또는 2TS0, 3/8"에는 3TB0, 6·10·12 mm에는 MTB0 모델을 사용합니다.

압력과 소재

압력 등급과
소재 선택

XT 고압형 XTHA-2TS0-QD

XTHA-2TS0-QD는 Quick-test XT 연결부와 Teflon·Viton 씰을 사용하는 고압형으로 최대 압력이 15000 psi(1000 bar, 100 MPa)입니다. 나머지 7종은 5000 psi(350 bar, 35 MPa)이며 스테인리스강은 1TS0·2TS0, 황동은 2TB0·3TB0·MTB0입니다.

사양

8종 비교와
공통 사양

모델튜브 피팅Quick-test소재최대 압력
QTHA-1TS0-QD1/8" 수 Tube Fitting수 Quick-test스테인리스강5000 psi / 350 bar / 35 MPa
QTHA-2TB01/4" 수 Tube Fitting수 Quick-test황동5000 psi / 350 bar / 35 MPa
QTHA-2TS01/4" 수 Tube Fitting수 Quick-test스테인리스강5000 psi / 350 bar / 35 MPa
QTHA-3TB03/8" 수 Tube Fitting수 Quick-test황동5000 psi / 350 bar / 35 MPa
QTHA-MTB0-6mm6 mm 수 Tube Fitting수 Quick-test황동5000 psi / 350 bar / 35 MPa
QTHA-MTB0-10mm10 mm 수 Tube Fitting수 Quick-test황동5000 psi / 350 bar / 35 MPa
QTHA-MTB0-12mm12 mm 수 Tube Fitting수 Quick-test황동5000 psi / 350 bar / 35 MPa
XTHA-2TS0-QD1/4" 수 Tube Fitting수 Quick-test XT스테인리스강15000 psi / 1000 bar / 100 MPa

치수

모델길이너비
QTHA-1TS0-QD42 mm20 mm
QTHA-2TB038 mm15 mm
QTHA-2TS038 mm15 mm
QTHA-3TB039 mm19 mm
QTHA-MTB0-6mm38 mm14 mm
QTHA-MTB0-10mm39 mm20 mm
QTHA-MTB0-12mm44 mm26 mm

시리즈 공통 사양

항목사양
원산지미국
최대 압력5000 psi / 350 bar / 35 MPa (XTHA-2TS0-QD는 15000 psi / 1000 bar / 100 MPa)
최소 사용 온도-18 °C
최대 사용 온도105 °C
씰 소재Buna-N (XTHA-2TS0-QD는 Teflon, Viton)
연결 방식수 Quick-test 한쪽, 수 튜브 피팅 반대쪽
튜브 규격1/8" · 1/4" · 3/8" · 6 mm · 10 mm · 12 mm
최대 진공0.0 kPa

활용 분야

튜브 계통의
시험과 측정

  • 압력 교정 — 튜브 피팅 라인에 교정 장비를 연결합니다.
  • 가스 샘플링 — 샘플링 라인을 렌치 없이 연결합니다.
  • 수압 시험 — 시험 라인을 튜브 피팅에 바로 연결합니다.
  • 안전밸브 설정 — 압력 안전밸브 설정 작업에 사용합니다.

선택 가이드

튜브 지름별 권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
1/8" 튜브일 때QTHA-1TS0-QD1/8" 튜브에 맞는 스테인리스강 모델입니다.
1/4" 튜브일 때QTHA-2TB0 · QTHA-2TS0황동은 2TB0, 스테인리스강은 2TS0입니다.
3/8" 튜브일 때QTHA-3TB03/8" 튜브에 맞는 황동 모델입니다.
미터 튜브일 때QTHA-MTB0-6mm · 10mm · 12mm6·10·12 mm 튜브에는 지름별 황동 모델이 있습니다.
15000 psi 등급이 필요할 때XTHA-2TS0-QDQuick-test XT 연결부를 쓰는 고압형 XTHA-2TS0-QD입니다.

구성·옵션

품번과 소재 구분

구분내용
품번QTHA-1TS0-QD · QTHA-2TB0 · QTHA-2TS0 · QTHA-3TB0 · QTHA-MTB0(미터 3종) · XTHA-2TS0-QD
소재스테인리스강: 1TS0 · 2TS0 · XTHA-2TS0-QD / 황동: 2TB0 · 3TB0 · MTB0
연결수 Quick-test ↔ 수 튜브 피팅 (XTHA는 수 Quick-test XT)
