Ralston QTHA-MTB0-6mm 6 mm 튜브 피팅 x (M) 퀵 테스트, no check-valve, 황동

Ralston QTHA-MTB0-6mm 6 mm 튜브 피팅 x (M) 퀵 테스트, no check-valve, 황동

MODEL
QTHA-MTB0-6mm
브랜드
RALSTON INSTRUMENTS

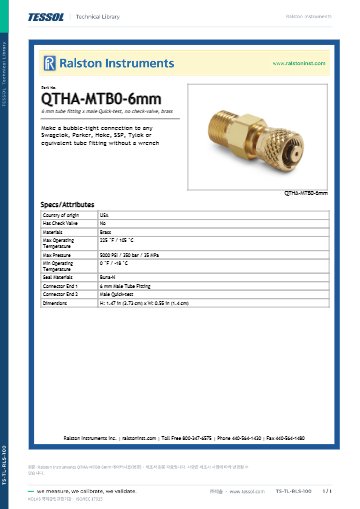

제품 자료
제품문의 구매하기

6 mm 튜브 피팅에⁣ 손으로 조여 호스 연결

Ralston QTHA-MTB0-6mm 튜브 피팅 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-MTB0-6mm는 황동 몸체에 6 mm 튜브 피팅 × 수 Quick-test 연결을 둔 튜브 피팅 어댑터(Tube Fitting to Quick-test Adapter)입니다. 6 mm 튜브 피팅에 렌치 없이 체결하는 어댑터입니다. (주)테솔이 국내에 공식 공급합니다.

내장 O링이 추가 조임 없이 씰을 만듭니다. 한쪽은 6 mm 튜브 피팅, 반대쪽은 수 Quick-test입니다.

6 mm 튜브 피팅

튜브 쪽 연결

5000 psi

정격 압력

황동

재질

33 g

무게

크기

QTHA-MTB0-6mm⁣ 치수와 무게

크기는 1.54 × 0.64 × 0.64 in입니다. 무게는 33 g입니다.

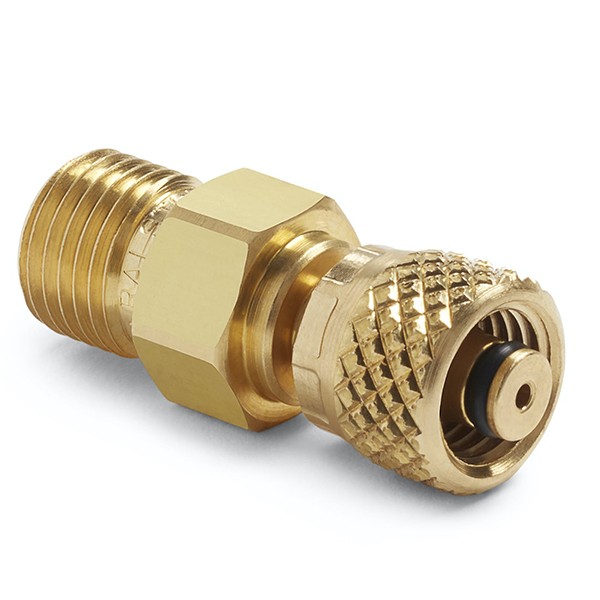

RALSTON INSTRUMENTS QTHA-MTB0-6mm - 육각부와 널링 슬리브가 있는 황동 어댑터
육각부와 널링 슬리브가 있는 황동 어댑터

사용 방법

QTHA-MTB0-6mm⁣ 체결 순서

  1. 튜브 피팅의 페룰과 너트를 먼저 뺍니다.
  2. 어댑터의 튜브 피팅 쪽을 손으로 조입니다. 내장 O링이 씰을 만듭니다.
  3. 반대쪽 수 Quick-test에 호스를 연결합니다.

압력·온도

QTHA-MTB0-6mm 정격⁣ 5000 psi

최대 압력은 35 MPa(5000 psi)입니다. 사용 온도는 -18 °C ~ 105 °C입니다. 몸체 재질은 황동입니다. 씰 소재는 Buna-N입니다.

사양

QTHA-MTB0-6mm⁣ 세부 사양

항목사양
튜브 쪽 연결6 mm 튜브 피팅
Quick-test 쪽 연결수 Quick-test
치수높이 3.91 cm, 폭 1.63 cm, 깊이 1.63 cm
재질황동
사용 온도-18 ~ 105 °C(0 ~ 225 °F)
중량33 g
씰 소재Buna-N
체크밸브없음
정격 압력350 bar / 35 MPa / 5000 psi
