Ralston QTHA-MTB0-12mm 12 mm 튜브 피팅 x (M) 퀵 테스트, no check-valve, 황동

Ralston QTHA-MTB0-12mm 12 mm 튜브 피팅 x (M) 퀵 테스트, no check-valve, 황동

MODEL
QTHA-MTB0-12mm
브랜드
RALSTON INSTRUMENTS

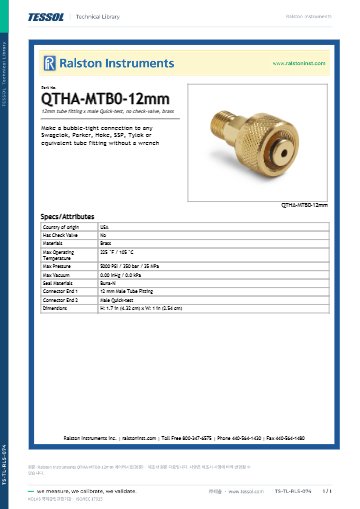

제품 자료
제품문의 구매하기

12 mm 튜브 피팅에⁣ 손으로 조여 호스 연결

Ralston QTHA-MTB0-12mm 튜브 피팅 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-MTB0-12mm는 5000 psi급 황동 튜브 피팅 어댑터(Tube Fitting to Quick-test Adapter)로, 12 mm 튜브 피팅 × 수 Quick-test 연결을 갖췄습니다. 12 mm 튜브 피팅 계통에 Quick-test 호스를 렌치 없이 연결합니다. (주)테솔이 국내에 공식 공급합니다.

씰은 내장 O링이 담당하므로 세게 조일 필요가 없습니다. 한쪽은 12 mm 튜브 피팅, 반대쪽은 수 Quick-test입니다.

12 mm 튜브 피팅

튜브 쪽 연결

5000 psi

최대 압력

황동

재질

79 g

무게

사용 방법

QTHA-MTB0-12mm⁣ 체결 순서

  1. 튜브 피팅의 페룰과 너트를 먼저 뺍니다.
  2. 어댑터의 튜브 피팅 쪽을 손으로 조입니다. 내장 O링이 씰을 만듭니다.
  3. 반대쪽 수 Quick-test에 호스를 연결합니다.

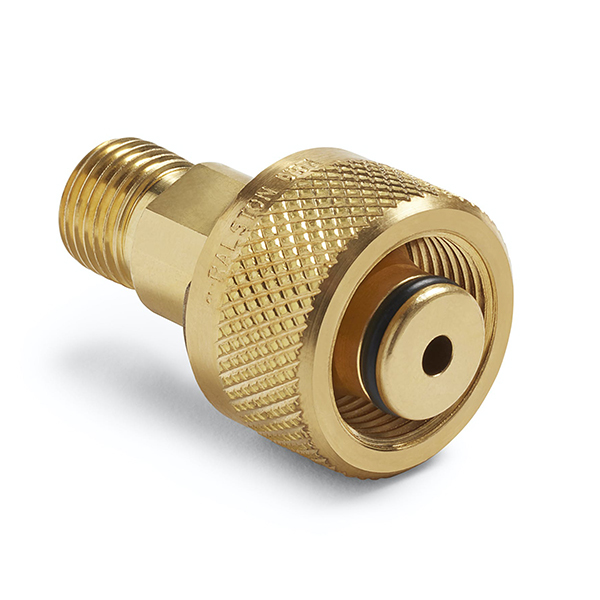

RALSTON INSTRUMENTS QTHA-MTB0-12mm - 널링 슬리브가 넓은 황동 튜브 피팅 어댑터
널링 슬리브가 넓은 황동 튜브 피팅 어댑터

사양

QTHA-MTB0-12mm 사양표

항목사양
튜브 쪽 연결12 mm 튜브 피팅
연결부 2수 Quick-test
정격 압력5000 psi(350 bar, 35 MPa)
몸체 재질황동
최고 사용 온도105 °C(225 °F)
체크밸브없음
씰Buna-N
중량79 g
외형 치수4.37 × 2.54 × 2.54 cm

정격

QTHA-MTB0-12mm⁣ 압력·온도·소재

정격은 35 MPa(5000 psi)이고 최고 사용 온도는 105 °C입니다. 몸체는 황동, 씰은 Buna-N입니다.

외형

QTHA-MTB0-12mm의 크기

크기는 높이 4.37 cm, 폭 2.54 cm, 깊이 2.54 cm입니다. 제품 무게는 79 g입니다.
