Ralston QTFT-3MS0-AN-QD 3/8 (F) 37 degree flare x (M) 퀵 테스트 어댑터, S.S

Ralston QTFT-3MS0-AN-QD 3/8 (F) 37 degree flare x (M) 퀵 테스트 어댑터, S.S

MODEL
QTFT-3MS0-AN-QD
브랜드
RALSTON INSTRUMENTS

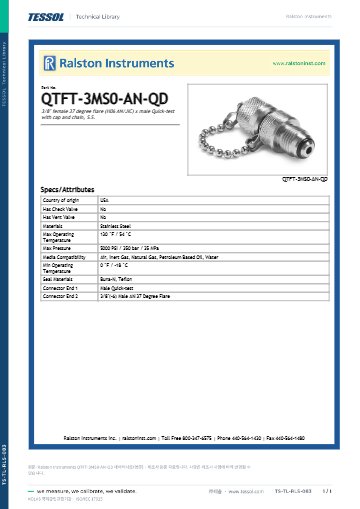

제품 자료
제품문의 구매하기

37° 플레어 포트에 시험 호스를
잇는 스테인리스 어댑터

Ralston AN -4 · -6 · -8 · -10 어댑터

견적 받기

Ralston 국내 정식 공급 파트너

Ralston 37° 플레어(AN/JIC) 어댑터는 AN -4부터 -10까지의 37° 플레어 피팅을 Quick-test 호스에 잇는 플레어 ↔ Quick-test 연결 부품으로, 수 플레어와 암 플레어를 합쳐 스테인리스강 12종이 있습니다.

11종은 5000 psi(350 bar, 35 MPa), Quick-test XT 연결부를 쓰는 XTHA-2FSF-QD는 15000 psi(1000 bar, 100 MPa) 등급입니다. 유압 라인의 플레어 포트에서 압력을 시험할 때 플레어 피팅을 풀지 않고 호스만 바꾸므로 시험 시간이 줄어듭니다. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

AN -4~-10

플레어 규격 네 가지

15000 psi

XTHA-2FSF-QD 고압 등급

12종

수 · 암 플레어 모델

스테인리스강

12종 모두 동일 소재

특징

플레어 규격과
압력 등급별 12종

핵심 특징현장에서 달라지는 점
AN · JIC 37°AN -4부터 -10까지 네 가지 규격에 맞아 유압 라인의 대표적인 플레어 포트를 포괄합니다.
수·암 플레어수 플레어 6종과 암 플레어 6종이 있어 포트의 암수 방향에 맞춰 선택합니다.
빠른 호스 교체Quick-test 호스를 빠르게 연결하고 분리해 플레어 포트 시험 시간이 줄어듭니다.
XT 고압형XTHA-2FSF-QD는 15000 psi 등급이어서 고압 시험 라인에 사용합니다.
모델별 온도 등급사용 온도 상한이 모델마다 달라 사용 환경에 맞는 등급을 표에서 대조하세요.

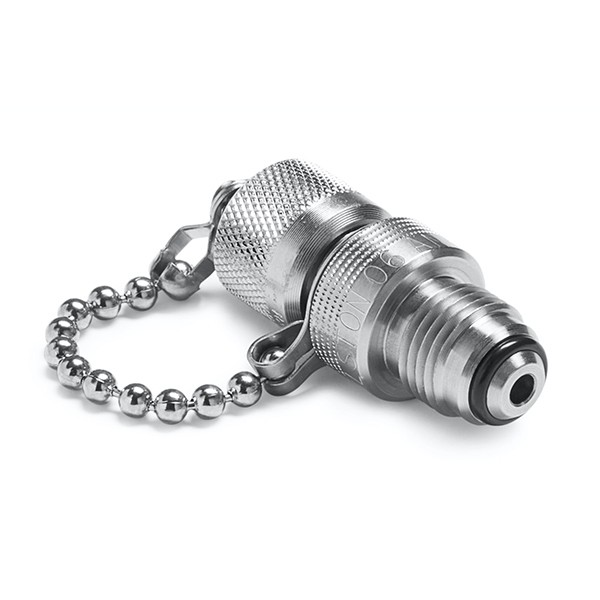

RALSTON INSTRUMENTS QTFT-3MS0-AN-QD - 체인 캡이 달린 스테인리스 플레어 어댑터
체인 캡이 달린 스테인리스 플레어 어댑터

AN 규격

AN 번호와
나사 크기의 대응

AN 번호는 플레어 나사 크기를 뜻합니다. 모델 표기 기준으로 AN -4는 7/16"-20, AN -6은 9/16"-18, AN -8은 3/4"-16, AN -10은 7/8"-14 나사입니다. 모델명의 M은 수 플레어, F는 암 플레어입니다.

플레어 포트에 맞는 모델 고르기

유압 라인 포트의 AN 번호와 암수를 먼저 확인합니다. AN -4 수 플레어이면 QTHA-2MS0-AN-QD나 QTFT-2MS0-AN-QD, AN -4 암 플레어이면 QTHA-2FSF-QD가 맞고, AN -8·-10 포트에는 QTHA-4MS0-AN-QD, QTHA-4FSF-QD, QTHA-5FSF-QD를 사용합니다.

온도와 압력

온도 등급과
고압형 구분

모델마다 다른 사용 온도

사용 온도 상한은 QTFT-3MS0-AN-QD와 QTHA-5FSF-QD가 54 °C, 대부분의 수 플레어 모델이 60 °C, QTHA-3FSF-QD가 77 °C, QTHA-2FSF-QD와 QTHA-2FSA-AN-QD가 105 °C입니다. 사용 환경의 온도를 표와 대조해 모델을 고르세요.

사양

12종 비교와
공통 사양

모델플레어Quick-test최대 압력최대 온도
QTHA-2MS0-AN-QDAN -4 (7/16"-20 thread) 수 37° (AN/JIC) Flare수 Quick-test5000 psi / 350 bar / 35 MPa60 °C
QTFT-2MS0-AN-QDAN -4 (7/16"-20 thread) 수 37° (AN/JIC) Flare수 Quick-test5000 psi / 350 bar / 35 MPa60 °C
QTHA-3MS0-AN-QDAN -6 (9/16"-18 thread) 수 37° (AN/JIC) Flare수 Quick-test5000 psi / 350 bar / 35 MPa60 °C
QTFT-3MS0-AN-QDAN -6 (9/16"-18 thread) 수 37° (AN/JIC) Flare수 Quick-test5000 psi / 350 bar / 35 MPa54 °C
QTHA-4MS0-AN-QDAN -8 (3/4"-16 thread) 수 37° (AN/JIC) Flare수 Quick-test5000 psi / 350 bar / 35 MPa60 °C
QTFT-4MS0-AN-QDAN -8 (3/4"-16 thread) 수 37° (AN/JIC) Flare수 Quick-test5000 psi / 350 bar / 35 MPa60 °C
QTHA-2FSF-QDAN -4 (7/16"-20 thread) 암 37° (AN/JIC) Flare수 Quick-test5000 psi / 350 bar / 35 MPa105 °C
QTHA-2FSA-AN-QDAN -4 (7/16"-20 thread) 암 37° (AN/JIC) Flare암 Quick-test5000 psi / 350 bar / 35 MPa105 °C
QTHA-3FSF-QDAN -6 (9/16"-18 thread) 암 37° (AN/JIC) Flare수 Quick-test5000 psi / 350 bar / 35 MPa77 °C
QTHA-4FSF-QDAN -8 (3/4"-16 thread) 암 37° (AN/JIC) Flare수 Quick-test5000 psi / 350 bar / 35 MPa해당 없음
QTHA-5FSF-QDAN -10 (7/8"-14 thread) 암 37° (AN/JIC) Flare수 Quick-test5000 psi / 350 bar / 35 MPa54 °C
XTHA-2FSF-QDAN -4 (7/16"-20 thread) 암 37° (AN/JIC) Flare수 Quick-test XT15000 psi / 1000 bar / 100 MPa60 °C

치수와 무게

모델길이 × 폭 (in)무게렌치
QTHA-2MS0-AN-QD1.64 × 0.7542 g해당 없음
QTFT-2MS0-AN-QD2.06 × 0.7164 g해당 없음
QTHA-3MS0-AN-QD1.5 × 0.7541 g해당 없음
QTFT-3MS0-AN-QD2.01 × 0.7582 g해당 없음
QTHA-4MS0-AN-QD2.33 × 0.98100 g해당 없음
QTFT-4MS0-AN-QD2.85 × 0.98125 g해당 없음
QTHA-2FSF-QD1.7 × 149 g해당 없음
QTHA-2FSA-AN-QD1.94 × 0.9562 g해당 없음
QTHA-3FSF-QD1.85 × 0.9477 g해당 없음
QTHA-4FSF-QD2.06 × 1.02105 g해당 없음
QTHA-5FSF-QD2.27 × 1.15130 g해당 없음
XTHA-2FSF-QD1.74 × 1.4175 g해당 없음

시리즈 공통 사양

항목사양
원산지미국
소재스테인리스강
씰 재질Buna-N, Teflon 또는 Polyurethane 포함 (XTHA-2FSF-QD는 Teflon, Viton)
최저 작동 온도-18 °C (QTHA-4FSF-QD 제외)
플레어 규격AN -4 (7/16"-20) · AN -6 (9/16"-18) · AN -8 (3/4"-16) · AN -10 (7/8"-14), 수 또는 암 37° (AN/JIC)
호스 쪽 연결수 또는 암 Quick-test, XTHA-2FSF-QD는 수 Quick-test XT
캡 · 체인QTFT 계열 포함

활용 분야

유압 플레어 포트의
시험 현장

  • 유압 라인 플레어 포트 — AN·JIC 피팅이 달린 라인에 Quick-test 호스를 잇습니다.
  • 플레어 포트 압력 시험 — 압력을 확인하고 시험할 때 호스를 빠르게 교체합니다.
  • 튜브 플레어 연결부 — Quick-test 호스로 바꿔 시험합니다.
  • 고압 시험 — XTHA-2FSF-QD로 15000 psi 라인을 시험합니다.

선택 가이드

플레어 규격에 맞는 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
AN -4 수 플레어 포트일 때QTHA-2MS0-AN-QD · QTFT-2MS0-AN-QDQTFT는 캡과 체인이 포함됩니다.
AN -4 암 플레어 포트일 때QTHA-2FSF-QD호스 쪽이 수 Quick-test입니다.
AN -8 · -10 포트일 때QTHA-4MS0-AN-QD · QTHA-4FSF-QD · QTHA-5FSF-QD수 플레어와 암 플레어 모델이 있습니다.
15000 psi 등급이 필요할 때XTHA-2FSF-QDQuick-test XT 연결부를 쓰는 고압형입니다.

구성·옵션

플레어 어댑터 구성과 연결부

구분내용
구성품어댑터 1개
플레어 쪽AN -4 · -6 · -8 · -10, 수 또는 암 37° 플레어
호스 쪽수 Quick-test 또는 암 Quick-test, XT 1종
캡 · 체인QTFT 계열 포함
