Ralston QTHA-3FSF-QD 3/8 (F) 37 degree flare x (M) 퀵 테스트 어댑터, S.S

AN -6 수 플레어 피팅에⁣ 렌치 없이 호스 연결

Ralston QTHA-3FSF-QD 37° 플레어 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-3FSF-QD는 스테인리스강 몸체에 AN -6 암 플레어 × 수 Quick-test 연결을 둔 37° 플레어 어댑터(37° Flare to Quick-test Adapter)입니다. 수 37° 플레어(AN/JIC) 피팅을 렌치 없이 Quick-test 호스에 연결하는 어댑터입니다. (주)테솔이 국내에 공식 공급합니다.

플레어 나사는 9/16"-18(AN -6)이며 품번의 F가 암 플레어를 가리킵니다. AN -6 (9/16"-18 나사) 암 37° (AN/JIC) 플레어 연결부와 수 Quick-test 연결부로 구성됩니다.

크기

QTHA-3FSF-QD⁣ 몸체 크기

외형 치수는 1.85 × 0.94 × 0.94 in입니다. 제품 무게는 77 g(2.72 oz)입니다.

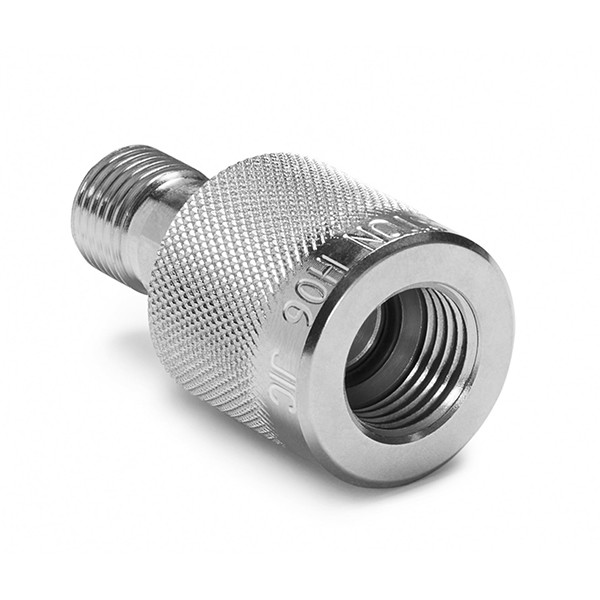

암나사 입구가 보이는 스테인리스 플레어 어댑터

정격

QTHA-3FSF-QD⁣ 압력·온도·소재

압력 정격은 35 MPa(5000 psi)까지입니다. -18 ~ 77 °C(0 ~ 170 °F) 범위에서 사용합니다. 몸체 재질은 스테인리스강입니다. 씰 소재는 Buna-N, 폴리우레탄, Teflon입니다.

사양

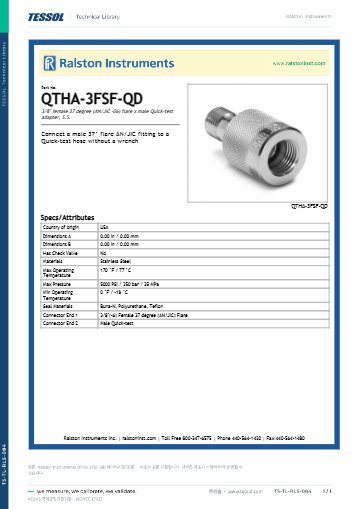

QTHA-3FSF-QD 사양표

같은 계열

QTHA-3FSF-QD와⁣ 같은 계열 모델

• QTHA-2MS0-AN-QD — AN -4 수 플레어 × 수 Quick-test
• QTFT-2MS0-AN-QD — AN -4 수 플레어 × 수 Quick-test, 캡·체인 포함
• QTHA-3MS0-AN-QD — AN -6 수 플레어 × 수 Quick-test
• QTFT-3MS0-AN-QD — AN -6 수 플레어 × 수 Quick-test, 캡·체인 포함
• QTHA-4MS0-AN-QD — AN -8 수 플레어 × 수 Quick-test
• QTFT-4MS0-AN-QD — AN -8 수 플레어 × 수 Quick-test, 캡·체인 포함
• QTHA-2FSF-QD — AN -4 암 플레어 × 수 Quick-test
• QTHA-2FSA-AN-QD — AN -4 암 플레어 × 암 Quick-test
• QTHA-4FSF-QD — AN -8 암 플레어 × 수 Quick-test
• QTHA-5FSF-QD — AN -10 암 플레어 × 수 Quick-test
• XTHA-2FSF-QD — AN -4 암 플레어 × 수 Quick-test XT, 15000 psi

관련 제품

QTHA-3FSF-QD 관련⁣ Quick-test 연결 부품

• Ralston 튜브 피팅 ↔ Quick-test 어댑터 (QTHA-1TS0-QD · 2TB0 · 2TS0 · 3TB0 · MTB0 · XTHA-2TS0-QD)
• Ralston 미터(Metric) 나사 ↔ Quick-test 어댑터 (QTHA-MMB0 · MFB0 · MFS0 · MFSA 계열)
• Ralston Quick-test 수나사 NPT 어댑터 (QTHA · QTFT 계열)
