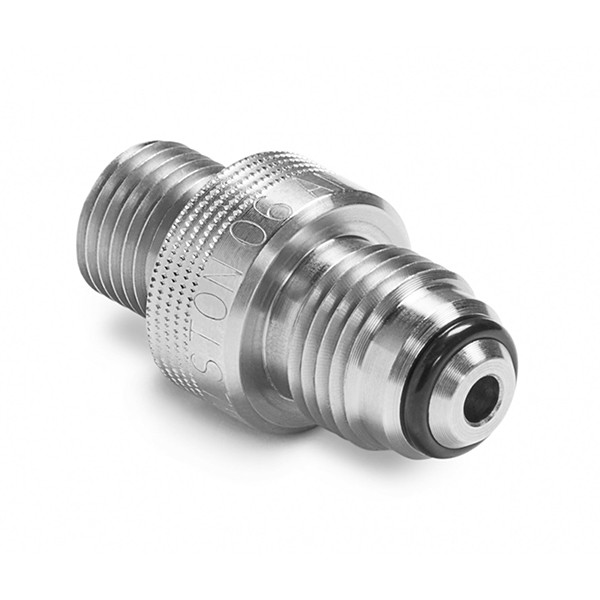

Ralston QTHA-3MS0-AN-QD 3/8 (M) 37 degree flare x (M) 퀵 테스트, S.S

Ralston QTHA-3MS0-AN-QD 3/8 (M) 37 degree flare x (M) 퀵 테스트, S.S

MODEL
QTHA-3MS0-AN-QD
브랜드
RALSTON INSTRUMENTS

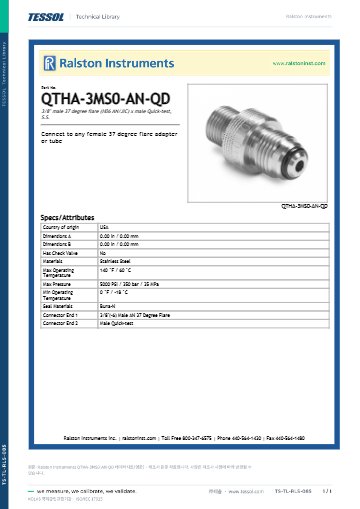

제품 자료
제품문의 구매하기

AN -6 수 플레어를⁣ Quick-test로 변환

Ralston QTHA-3MS0-AN-QD 37° 플레어 × Quick-test 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-3MS0-AN-QD는 AN -6(9/16"-18 나사) 수 37° 플레어(AN/JIC)와 수 Quick-test를 잇는 스테인리스강 어댑터(37° Flare to Quick-test Adapter)입니다. 암 플레어 쪽 부품에 체결하는 수형입니다. (주)테솔이 국내에 공식 공급합니다.

정격 5000 psi(35 MPa)이고 Buna-N 씰을 적용했습니다. 무게는 41 g, 높이는 3.81 cm입니다.

AN -6

9/16"-18 수 플레어

5000 psi

최대 압력

41 g

무게

3.81 cm

높이

AN -6 규격

9/16"-18 나사와⁣ 플레어 방향

AN -6은 9/16"-18 나사이며 이 모델은 수 플레어입니다. 포트가 암 플레어인 경우에 맞고, 암 플레어 모델은 QTHA-3FSF-QD입니다.

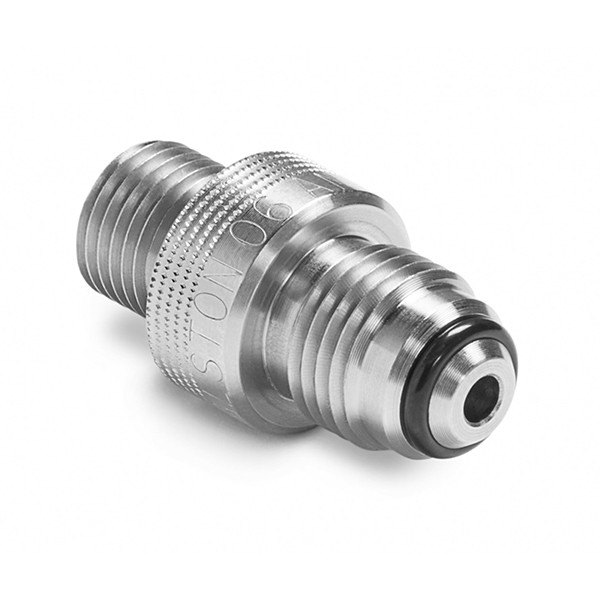

RALSTON INSTRUMENTS QTHA-3MS0-AN-QD - 넓은 널링 슬리브의 스테인리스 퀵 테스트 어댑터
넓은 널링 슬리브의 스테인리스 퀵 테스트 어댑터

온도와 구조

체크 밸브 없는⁣ 단순 연결

Buna-N 단일 씰에 체크 밸브가 없는 구조입니다. 온도 상한은 60 °C(140 °F)입니다.

사양

QTHA-3MS0-AN-QD⁣ 연결과 정격

항목사양
체크 밸브없음
씰 소재Buna-N
플레어 쪽 연결AN -6 (9/16"-18) 수 37° (AN/JIC) 플레어
호스 쪽 연결수 Quick-test
최대 압력5000 psi / 350 bar / 35 MPa
재질스테인리스강
사용 온도0 °F ~ 140 °F (-18 ~ 60 °C)
치수 (높이 × 너비 × 깊이)3.81 × 1.91 × 1.91 cm
무게41 g (1.44 oz)

활용 분야

AN -6 플레어 라인의⁣ 시험

  • AN -6 유압 배관 — 9/16"-18 암 37° 플레어 튜브나 어댑터 끝에 체결해 시험용 Quick-test 호스를 잇습니다.
