Ralston XTHA-2FSF-QD (F) 37 degree flare x (M) 퀵 테스트, no check-valve, S.S

AN -4 수 플레어 피팅에⁣ 15000 psi XT 연결

Ralston XTHA-2FSF-QD 37° 플레어 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston XTHA-2FSF-QD는 AN -4 암 플레어 × 수 Quick-test XT 연결에 최대 15000 psi 정격을 갖춘 스테인리스강 37° 플레어 어댑터(37° Flare to Quick-test Adapter)입니다. 수 37° 플레어(AN/JIC) 피팅을 렌치 없이 Quick-test XT 호스에 연결하는 어댑터입니다. (주)테솔이 국내에 공식 공급합니다.

AN -4 표기는 7/16"-20 나사에 해당하고, 품번의 F는 암 플레어라는 뜻입니다. 한쪽은 AN -4 (7/16"-20 나사) 암 37° (AN/JIC) 플레어, 반대쪽은 수 Quick-test XT입니다.

연결부

XTHA-2FSF-QD⁣ AN -4 암 플레어 연결부

호스 쪽이 Quick-test XT 연결부인 고압형입니다.

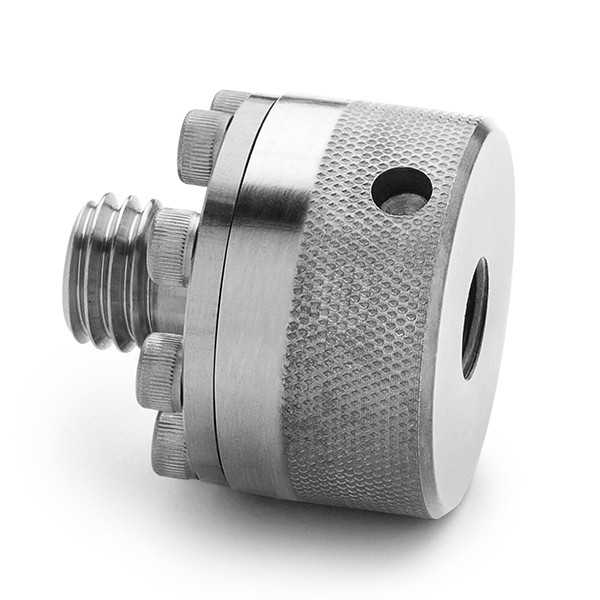

볼트가 둘러진 널링 몸체의 XT 퀵 테스트 어댑터

사양

XTHA-2FSF-QD⁣ 사양 요약

정격

XTHA-2FSF-QD⁣ 압력·온도·소재

최대 100 MPa(15000 psi), 0 ~ 140 °F(-18 ~ 60 °C) 조건에서 사용합니다. 스테인리스강 몸체에 Teflon, Viton 씰을 사용합니다.

치수

XTHA-2FSF-QD의 크기

외형 치수는 4.42 × 3.56 × 3.56 cm입니다. 무게는 175 g입니다.

같은 계열

XTHA-2FSF-QD⁣ 같은 계열 12종

• QTHA-2MS0-AN-QD — AN -4 수 플레어 × 수 Quick-test, 5000 psi
• QTFT-2MS0-AN-QD — AN -4 수 플레어 × 수 Quick-test, 캡·체인 포함, 5000 psi
• QTHA-3MS0-AN-QD — AN -6 수 플레어 × 수 Quick-test, 5000 psi
• QTFT-3MS0-AN-QD — AN -6 수 플레어 × 수 Quick-test, 캡·체인 포함, 5000 psi
• QTHA-4MS0-AN-QD — AN -8 수 플레어 × 수 Quick-test, 5000 psi
• QTFT-4MS0-AN-QD — AN -8 수 플레어 × 수 Quick-test, 캡·체인 포함, 5000 psi
• QTHA-2FSF-QD — AN -4 암 플레어 × 수 Quick-test, 5000 psi
• QTHA-2FSA-AN-QD — AN -4 암 플레어 × 암 Quick-test, 5000 psi
• QTHA-3FSF-QD — AN -6 암 플레어 × 수 Quick-test, 5000 psi
• QTHA-4FSF-QD — AN -8 암 플레어 × 수 Quick-test, 5000 psi
• QTHA-5FSF-QD — AN -10 암 플레어 × 수 Quick-test, 5000 psi
