Ralston QTHA-2FSF-QD 1/4 (F) 37 degree flare x (M) 퀵 테스트 no check-valve, S.S

Ralston QTHA-2FSF-QD 1/4 (F) 37 degree flare x (M) 퀵 테스트 no check-valve, S.S

MODEL
QTHA-2FSF-QD
브랜드
RALSTON INSTRUMENTS

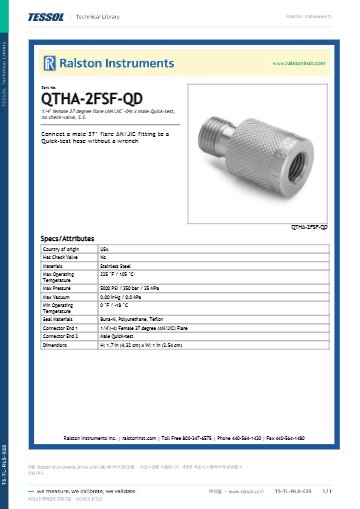

제품 자료
제품문의 구매하기

AN -4 암 플레어 포트에⁣ 호스를 바로 연결

Ralston QTHA-2FSF-QD 37° 플레어 × Quick-test 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-2FSF-QD는 AN -4(7/16"-20 나사) 암 37° 플레어(AN/JIC)와 수 Quick-test를 잇는 스테인리스강 어댑터(37° Flare to Quick-test Adapter)입니다. 수 플레어 피팅에 체결하고 Quick-test 호스를 렌치 없이 연결합니다. (주)테솔이 국내에 공식 공급합니다.

체크 밸브가 없고 최대 압력은 5000 psi(350 bar, 35 MPa), 최대 진공은 0 InHg입니다. 사용 온도는 -18 ~ 105 °C입니다.

AN -4

7/16"-20 암 플레어

5000 psi

최대 압력

-18 ~ 105 °C

사용 온도

49 g

무게

암 플레어

수 플레어 피팅에⁣ 체결하는 구성

플레어 쪽은 AN -4(7/16"-20) 암 37° 플레어입니다. 모델명의 F는 암을 뜻하며 포트가 수 플레어일 때 맞습니다.

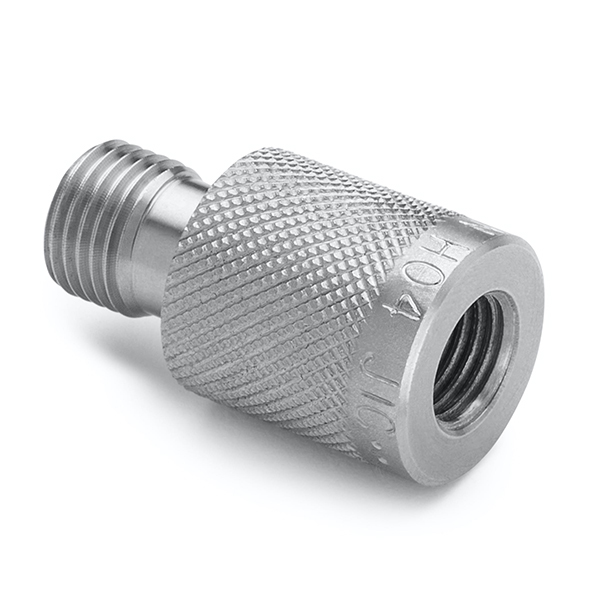

RALSTON INSTRUMENTS QTHA-2FSF-QD - 널링 슬리브가 큰 스테인리스 플레어 어댑터
널링 슬리브가 큰 스테인리스 플레어 어댑터

씰과 온도

세 가지 씰 소재와⁣ 105 °C 등급

씰은 Buna-N, 폴리우레탄, Teflon이며 사용 온도는 0 °F(-18 °C)부터 225 °F(105 °C)까지입니다.

체결 방식

렌치 없이 연결하는⁣ 구조

수 37° 플레어 피팅에 체결하고 Quick-test 호스를 렌치 없이 연결합니다. 호스 쪽이 암 Quick-test인 구성은 QTHA-2FSA-AN-QD입니다.

사양

QTHA-2FSF-QD⁣ 연결과 정격

항목사양
재질스테인리스강
사용 온도0 °F ~ 225 °F (-18 ~ 105 °C)
최대 압력5000 psi / 350 bar / 35 MPa
무게49 g (1.73 oz)
치수 (높이 × 너비 × 깊이)4.32 × 2.54 × 2.54 cm
플레어 쪽 연결AN -4 (7/16"-20) 암 37° (AN/JIC) 플레어
호스 쪽 연결수 Quick-test
체크 밸브없음
최대 진공0 InHg / 0.0 kPa
씰 소재Buna-N, 폴리우레탄, Teflon

활용 분야

수 플레어 포트의⁣ 시험 연결

  • 수 플레어 포트 시험 — 수 37° 플레어 피팅에 체결해 호스를 연결합니다.
