Ralston QTHA-5FSF-QD 5/8 (F) 37 degree flare x (M) 퀵 테스트 어댑터, S.S

AN -10 수 플레어 피팅에⁣ 렌치 없이 호스 연결

Ralston QTHA-5FSF-QD 37° 플레어 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-5FSF-QD는 AN -10 암 플레어 × 수 Quick-test 연결에 최대 5000 psi 정격을 갖춘 스테인리스강 37° 플레어 어댑터(37° Flare to Quick-test Adapter)입니다. 유압 라인의 수 37° 플레어(AN/JIC) 피팅에 체결해 렌치 없이 Quick-test 호스를 연결합니다. (주)테솔이 국내에 공식 공급합니다.

한쪽은 AN -10 (7/8"-14 나사) 암 37° (AN/JIC) 플레어, 반대쪽은 수 Quick-test입니다. AN -10 표기는 7/8"-14 나사에 해당하고, 품번의 F는 암 플레어라는 뜻입니다.

압력·온도

QTHA-5FSF-QD 정격⁣ 5000 psi

압력 정격은 35 MPa(5000 psi)까지입니다. 사용 온도 범위는 -18 °C ~ 54 °C입니다. 몸체 재질은 스테인리스강입니다. 씰은 Buna-N, 폴리우레탄, Teflon입니다.

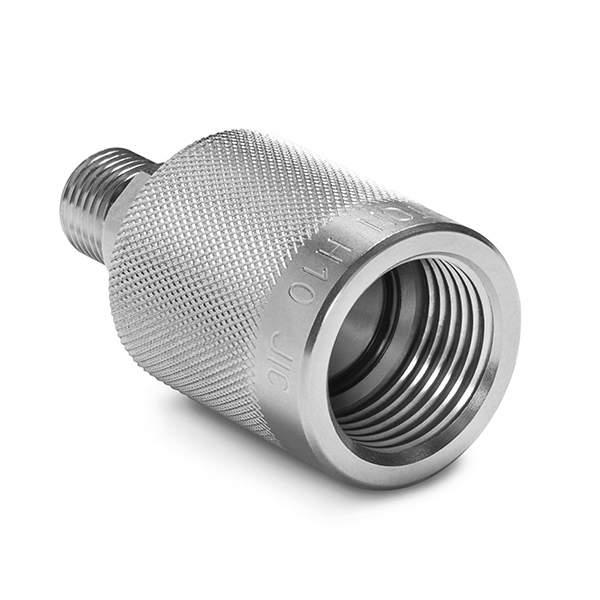

널링 처리된 대형 스테인리스 플레어 어댑터

치수

QTHA-5FSF-QD⁣ 치수와 무게

외형 치수는 2.27 × 1.15 × 1.15 in입니다. 제품 무게는 4.67 oz(130 g)입니다.

사양

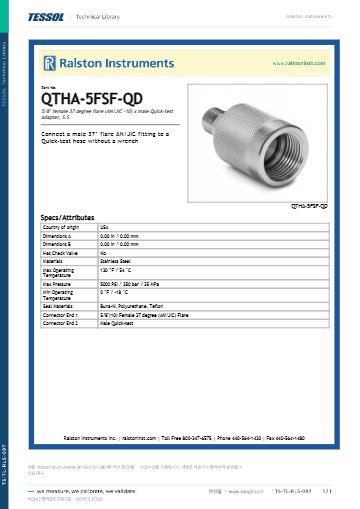

QTHA-5FSF-QD 사양표

같은 계열

QTHA-5FSF-QD 포함⁣ 12종 구성

• QTHA-2MS0-AN-QD — AN -4 수 플레어 × 수 Quick-test
• QTFT-2MS0-AN-QD — AN -4 수 플레어 × 수 Quick-test, 캡·체인 포함
• QTHA-3MS0-AN-QD — AN -6 수 플레어 × 수 Quick-test
• QTFT-3MS0-AN-QD — AN -6 수 플레어 × 수 Quick-test, 캡·체인 포함
• QTHA-4MS0-AN-QD — AN -8 수 플레어 × 수 Quick-test
• QTFT-4MS0-AN-QD — AN -8 수 플레어 × 수 Quick-test, 캡·체인 포함
• QTHA-2FSF-QD — AN -4 암 플레어 × 수 Quick-test
• QTHA-2FSA-AN-QD — AN -4 암 플레어 × 암 Quick-test
• QTHA-3FSF-QD — AN -6 암 플레어 × 수 Quick-test
• QTHA-4FSF-QD — AN -8 암 플레어 × 수 Quick-test
• XTHA-2FSF-QD — AN -4 암 플레어 × 수 Quick-test XT, 15000 psi
