Ralston QTHA-4MS0-AN-QD 1/2 (M) 37 degree flare x (M) 퀵 테스트 어댑터, S.S

Ralston QTHA-4MS0-AN-QD 1/2 (M) 37 degree flare x (M) 퀵 테스트 어댑터, S.S

MODEL
QTHA-4MS0-AN-QD
브랜드
RALSTON INSTRUMENTS
제품 자료
제품문의 구매하기

AN -8 수 플레어 포트용⁣ Quick-test 어댑터

Ralston QTHA-4MS0-AN-QD 37° 플레어 × Quick-test 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-4MS0-AN-QD는 AN -8(3/4"-16 나사) 수 37° 플레어(AN/JIC)와 수 Quick-test를 잇는 스테인리스강 어댑터(37° Flare to Quick-test Adapter)입니다. 3/4"-16 암 플레어 포트에 맞는 수형입니다. (주)테솔이 국내에 공식 공급합니다.

5000 psi(35 MPa)까지 사용하며 Buna-N 씰입니다. 무게는 100 g, 높이는 5.92 cm입니다.

AN -8

3/4"-16 수 플레어

5000 psi

최대 압력

100 g

무게

5.92 cm

높이

AN -8 규격

3/4"-16 수 플레어⁣ 연결 구성

AN -8은 3/4"-16 나사이며 이 모델은 수 플레어입니다. 같은 AN -8의 암 플레어 모델은 QTHA-4FSF-QD입니다.

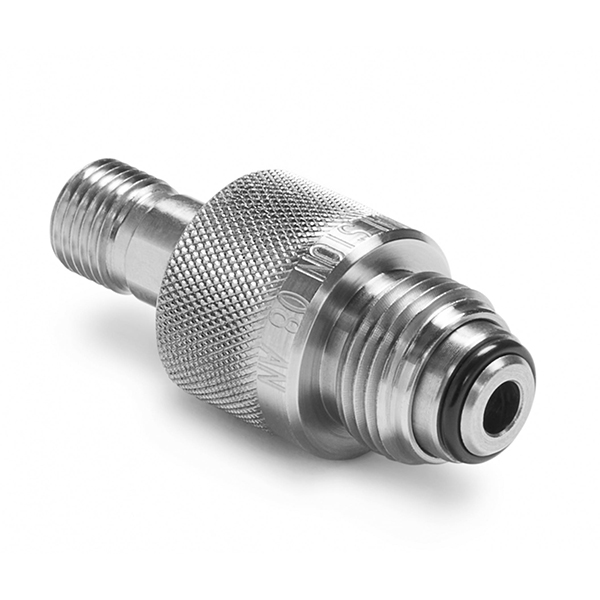

RALSTON INSTRUMENTS QTHA-4MS0-AN-QD - 가는 수나사와 널링 슬리브가 있는 어댑터
가는 수나사와 널링 슬리브가 있는 어댑터

크기

몸체가 큰 AN -8 모델

높이 5.92 cm, 너비 2.49 cm이며 체크 밸브는 없습니다. 사용 온도는 0 °F(-18 °C)부터 140 °F(60 °C)까지입니다.

같은 AN -8 안에서

캡 유무와 암수 선택

캡과 체인이 필요하면 QTFT-4MS0-AN-QD를, 포트가 수 플레어라면 암 플레어 모델 QTHA-4FSF-QD를 선택합니다. 이 품번은 캡이 없는 수형입니다.

사양

QTHA-4MS0-AN-QD⁣ 연결과 정격

항목사양
재질스테인리스강
최대 압력5000 psi / 350 bar / 35 MPa
씰 소재Buna-N
치수 (높이 × 너비 × 깊이)5.92 × 2.49 × 2.49 cm
체크 밸브없음
호스 쪽 연결수 Quick-test
무게100 g (3.6 oz)
사용 온도0 °F ~ 140 °F (-18 ~ 60 °C)
플레어 쪽 연결AN -8 (3/4"-16) 수 37° (AN/JIC) 플레어

활용 분야

AN -8 유압 라인의⁣ 시험

  • AN -8 유압 라인 — 3/4"-16 암 플레어 포트에 Quick-test 호스를 잇습니다.
