Ralston QTHA-2FSA-AN-QD 1/4 (F) 37 degree flare x (F) 퀵 테스트 no check-valve, S.S

Ralston QTHA-2FSA-AN-QD 1/4 (F) 37 degree flare x (F) 퀵 테스트 no check-valve, S.S

MODEL
QTHA-2FSA-AN-QD
브랜드
RALSTON INSTRUMENTS

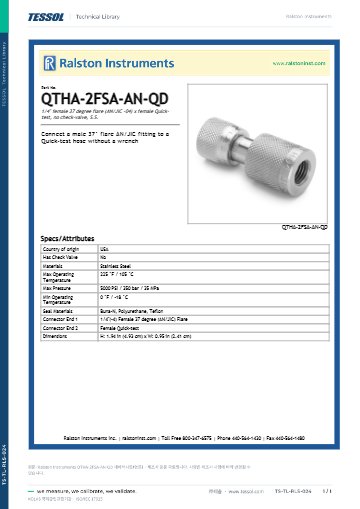

제품 자료
제품문의 구매하기

AN -4 암 플레어와⁣ 암 Quick-test 연결

Ralston QTHA-2FSA-AN-QD 37° 플레어 × 암 Quick-test 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-2FSA-AN-QD는 AN -4(7/16"-20 나사) 암 37° 플레어(AN/JIC)와 암 Quick-test를 잇는 스테인리스강 어댑터(37° Flare to Quick-test Adapter)입니다. 호스 쪽이 암 Quick-test라 수 Quick-test 끝에 연결합니다. (주)테솔이 국내에 공식 공급합니다.

체크 밸브가 없고 최대 압력은 5000 psi(35 MPa)입니다. 사용 온도 -18 ~ 105 °C, 무게 62 g입니다.

AN -4

7/16"-20 암 플레어

암 Quick-test

호스 쪽 연결

5000 psi

최대 압력

62 g

무게

암 Quick-test 쪽

수 부품과 맞추는⁣ 호스 쪽 연결

이 계열의 다른 암 플레어 모델은 호스 쪽이 수 Quick-test이지만, 이 모델은 암 Quick-test입니다. 플레어 쪽은 수 37° 플레어 피팅에 렌치 없이 연결하도록 만들어졌습니다.

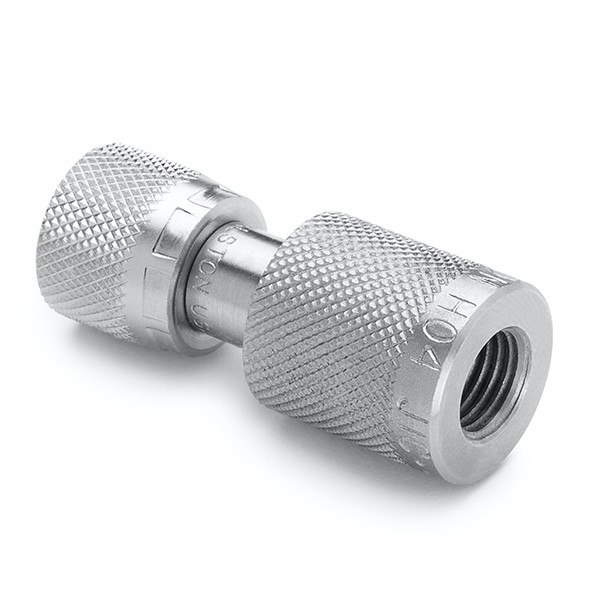

RALSTON INSTRUMENTS QTHA-2FSA-AN-QD - 양쪽에 널링 손잡이가 있는 스테인리스 어댑터
양쪽에 널링 손잡이가 있는 스테인리스 어댑터

온도와 씰

105 °C 등급과⁣ 씰 소재

Buna-N·폴리우레탄·Teflon 씰 3종을 조합했고, 고온 쪽 상한은 225 °F(105 °C)입니다.

사양

QTHA-2FSA-AN-QD⁣ 연결과 정격

항목사양
체크 밸브없음
플레어 쪽 연결AN -4 (7/16"-20) 암 37° (AN/JIC) 플레어
씰 소재Buna-N, 폴리우레탄, Teflon
재질스테인리스강
치수 (높이 × 너비 × 깊이)4.93 × 2.41 × 2.41 cm
호스 쪽 연결암 Quick-test
사용 온도0 °F ~ 225 °F (-18 ~ 105 °C)
무게62 g (2.18 oz)
최대 압력5000 psi / 350 bar / 35 MPa

활용 분야

암 Quick-test가⁣ 필요한 연결

  • 암 Quick-test 연결 — 수 Quick-test 부품과 AN -4 플레어 사이를 잇습니다.
