Ralston QTFT-2MS0-AN-QD 1/4 (M) 37 degree flare x (M) 퀵 테스트 어댑터, S.S

Ralston QTFT-2MS0-AN-QD 1/4 (M) 37 degree flare x (M) 퀵 테스트 어댑터, S.S

MODEL
QTFT-2MS0-AN-QD
브랜드
RALSTON INSTRUMENTS

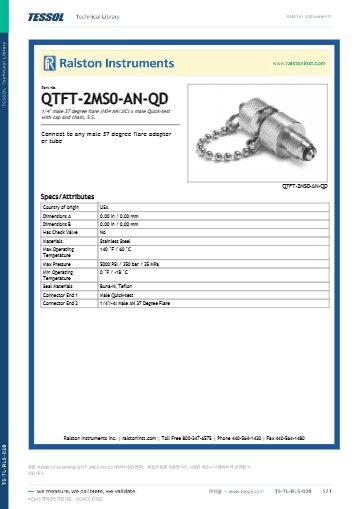

제품 자료
제품문의 구매하기

캡과 체인이 달린⁣ AN -4 플레어 어댑터

Ralston QTFT-2MS0-AN-QD 37° 플레어 × Quick-test 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTFT-2MS0-AN-QD는 AN -4(7/16"-20) 수 37° 플레어(AN/JIC)와 수 Quick-test 사이를 잇는 어댑터(37° Flare Adapter)로, 캡과 체인이 포함됩니다. 호스를 뗀 뒤에는 캡으로 수 Quick-test 끝을 덮습니다. (주)테솔이 국내에 공식 공급합니다.

몸체는 스테인리스강, 씰은 Buna-N과 Teflon입니다. 최대 압력 5000 psi(35 MPa), 무게 64 g, 높이 5.23 cm입니다.

AN -4

7/16"-20 수 플레어

캡·체인

포함

5000 psi

최대 압력

64 g

무게

캡과 체인

QTFT 계열의⁣ 캡 구성

캡과 체인이 포함된 QTFT 구성입니다. 캡이 필요 없다면 같은 AN -4 수 플레어의 QTHA-2MS0-AN-QD를 선택합니다.

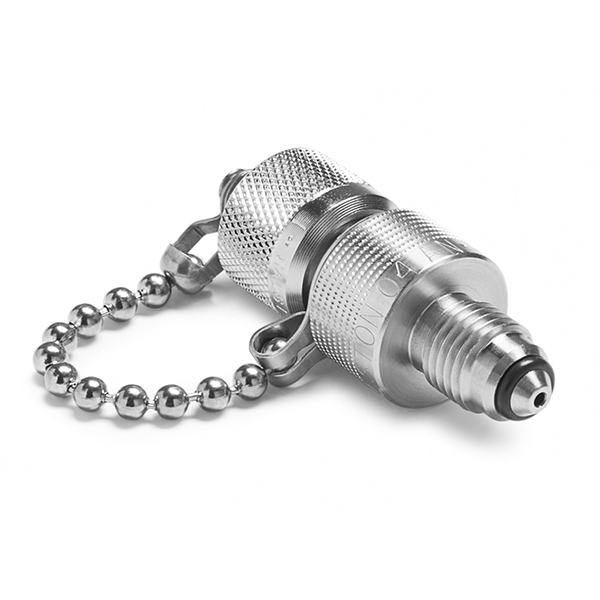

RALSTON INSTRUMENTS QTFT-2MS0-AN-QD - 체인 캡이 달린 스테인리스 플레어 어댑터
체인 캡이 달린 스테인리스 플레어 어댑터

씰과 온도

Buna-N·Teflon 씰과⁣ 사용 온도

씰은 Buna-N과 Teflon이고 사용 온도는 0 °F(-18 °C)부터 140 °F(60 °C)까지입니다.

사양

QTFT-2MS0-AN-QD⁣ 연결과 정격

항목사양
최대 압력5000 psi / 350 bar / 35 MPa
플레어 쪽 연결AN -4 (7/16"-20) 수 37° (AN/JIC) 플레어
씰 소재Buna-N, Teflon
치수 (높이 × 너비 × 깊이)5.23 × 1.8 × 1.8 cm
체크 밸브없음
재질스테인리스강
호스 쪽 연결수 Quick-test
무게64 g (2.27 oz)
사용 온도0 °F ~ 140 °F (-18 ~ 60 °C)
캡과 체인포함

활용 분야

캡으로 막아 두는⁣ AN -4 포트

  • AN -4 플레어 포트 시험 — 암 37° 플레어 어댑터나 튜브에 체결해 Quick-test 호스를 연결합니다.
