Ralston QTHA-1TS0-QD 1/8 튜브 피팅 x (M) 퀵 테스트, no check-valve, S.S

Ralston QTHA-1TS0-QD 1/8 튜브 피팅 x (M) 퀵 테스트, no check-valve, S.S

MODEL
QTHA-1TS0-QD
브랜드
RALSTON INSTRUMENTS

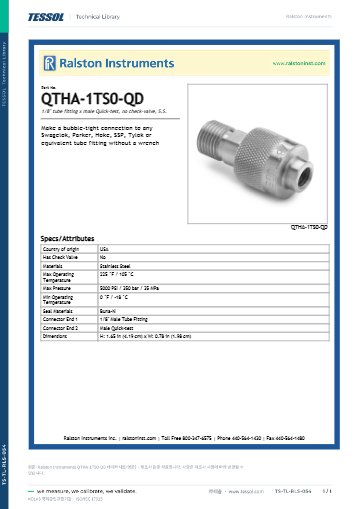

제품 자료
제품문의 구매하기

1/8" 튜브 피팅에⁣ 손으로 조여 호스 연결

Ralston QTHA-1TS0-QD 튜브 피팅 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-1TS0-QD는 스테인리스강 몸체에 1/8" 튜브 피팅 × 수 Quick-test 연결을 둔 튜브 피팅 어댑터(Tube Fitting to Quick-test Adapter)입니다. 렌치 없이 1/8" 튜브 피팅과 Quick-test 호스를 잇습니다. (주)테솔이 국내에 공식 공급합니다.

수 Quick-test 반대편 연결부는 1/8" 튜브 피팅입니다. 내장 O링이 추가 조임 없이 씰을 만듭니다.

1/8" 튜브 피팅

튜브 쪽 연결

5000 psi

정격 압력

스테인리스강

재질

52 g

무게

외형

QTHA-1TS0-QD의 크기

외형 치수는 4.19 × 1.98 × 1.98 cm입니다. 무게는 52 g(1.82 oz)입니다.

사용 방법

QTHA-1TS0-QD⁣ 설치 순서

  1. 튜브 피팅의 페룰과 너트를 먼저 뺍니다.
  2. 어댑터를 손으로 돌려 체결합니다. 씰은 내장 O링이 만듭니다.
  3. 반대쪽 수 Quick-test에 호스를 연결합니다.

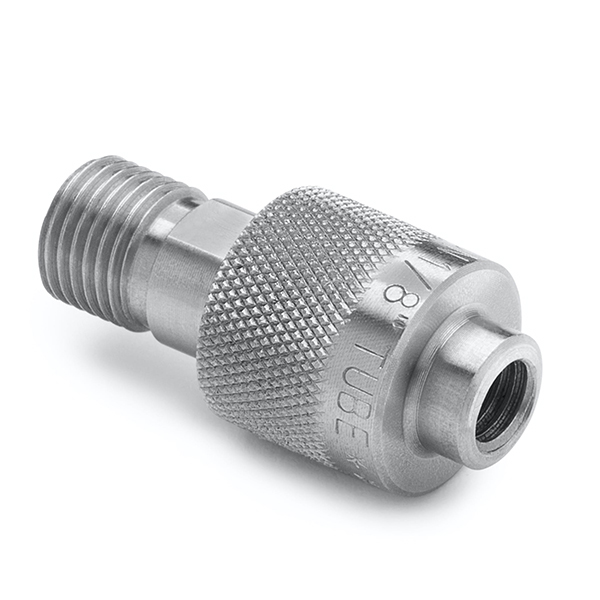

RALSTON INSTRUMENTS QTHA-1TS0-QD - 널링 슬리브가 있는 튜브 피팅 스테인리스 어댑터
널링 슬리브가 있는 튜브 피팅 스테인리스 어댑터

압력과 소재

QTHA-1TS0-QD 정격⁣ 5000 psi

최대 350 bar(5000 psi), 0 ~ 225 °F(-18 ~ 105 °C) 조건에서 사용합니다. 몸체 재질은 스테인리스강입니다. 씰은 Buna-N입니다.

사양

QTHA-1TS0-QD⁣ 세부 사양

항목사양
튜브 쪽 연결1/8" 튜브 피팅
연결부 2수 Quick-test
외형 치수1.65 × 0.78 × 0.78 in
중량52 g(1.82 oz)
체크밸브없음
사용 온도0 ~ 225 °F(-18 ~ 105 °C)
재질스테인리스강
최대 압력5000 psi(350 bar, 35 MPa)
씰Buna-N
