Ralston QTHA-MTB0-10mm 10 mm 튜브 피팅 x (M) 퀵 테스트, no check-valve, 황동

Ralston QTHA-MTB0-10mm 10 mm 튜브 피팅 x (M) 퀵 테스트, no check-valve, 황동

MODEL
QTHA-MTB0-10mm
브랜드
RALSTON INSTRUMENTS

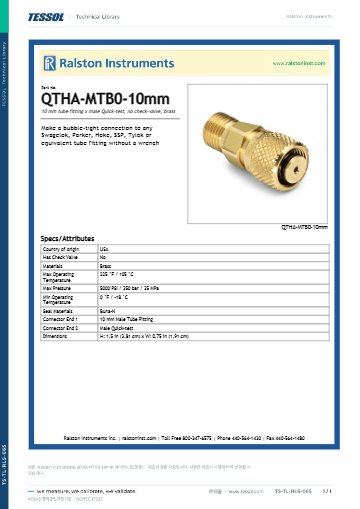

제품 자료
제품문의 구매하기

10 mm 튜브 피팅에⁣ 손으로 조여 호스 연결

Ralston QTHA-MTB0-10mm 튜브 피팅 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

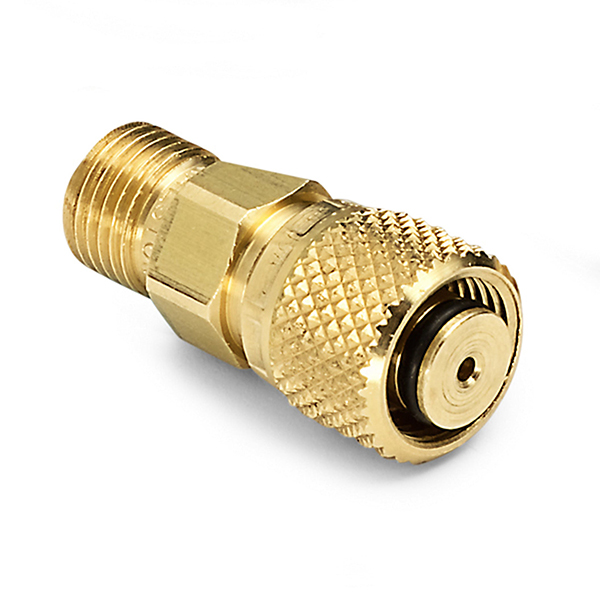

Ralston QTHA-MTB0-10mm는 10 mm 튜브 피팅 × 수 Quick-test 연결을 갖춘 황동 튜브 피팅 어댑터(Tube Fitting to Quick-test Adapter)입니다. 10 mm 튜브 피팅 계통에 Quick-test 호스를 렌치 없이 연결합니다. (주)테솔이 국내에 공식 공급합니다.

한쪽은 10 mm 튜브 피팅, 반대쪽은 수 Quick-test입니다. 씰은 내장 O링이 담당하므로 세게 조일 필요가 없습니다.

10 mm 튜브 피팅

튜브 쪽 연결

5000 psi

정격 압력

황동

재질

47 g

무게

사용 방법

QTHA-MTB0-10mm⁣ 설치 순서

  1. 먼저 튜브 피팅에서 너트와 페룰을 분리합니다.
  2. 어댑터를 손으로 돌려 체결합니다. 씰은 내장 O링이 만듭니다.
  3. 수 Quick-test 쪽에 시험 호스를 꽂아 작업을 이어 갑니다.

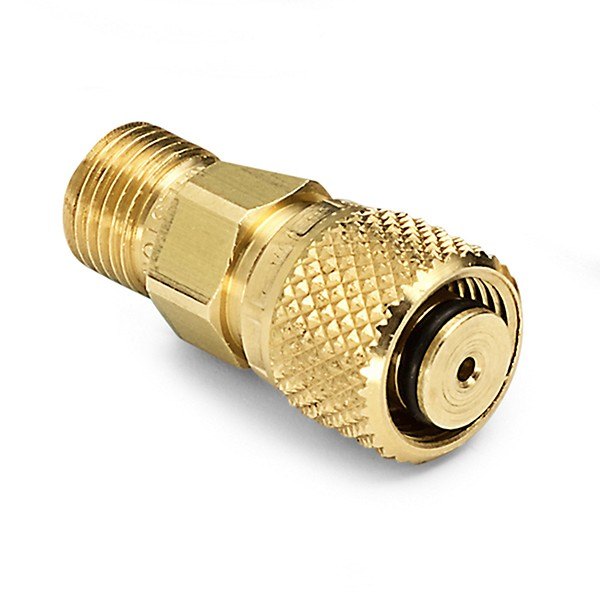

RALSTON INSTRUMENTS QTHA-MTB0-10mm - 수나사와 널링 슬리브가 있는 황동 어댑터
수나사와 널링 슬리브가 있는 황동 어댑터

압력·온도

QTHA-MTB0-10mm⁣ 압력·온도·소재

최대 35 MPa(5000 psi), -18 °C ~ 105 °C 조건에서 사용합니다. 황동 몸체에 Buna-N 씰을 사용합니다.

치수

QTHA-MTB0-10mm⁣ 치수와 무게

크기는 높이 3.94 cm, 폭 1.96 cm, 깊이 1.96 cm입니다. 제품 무게는 1.65 oz(47 g)입니다.

사양

QTHA-MTB0-10mm⁣ 세부 사양

항목사양
튜브 쪽 연결10 mm 튜브 피팅
연결부 2수 Quick-test
씰Buna-N
중량47 g(1.65 oz)
체크밸브없음
온도 범위-18 °C ~ 105 °C
최대 압력350 bar / 35 MPa / 5000 psi
재질황동
크기높이 3.94 cm, 폭 1.96 cm, 깊이 1.96 cm
