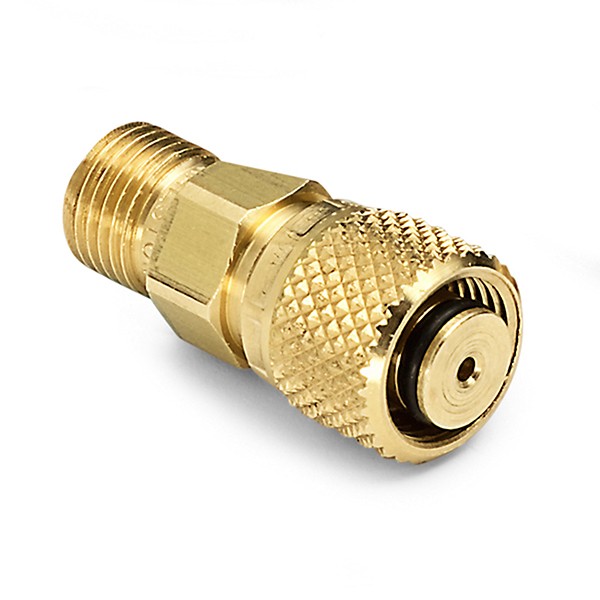

Ralston QTHA-3TB0 3/8 튜브 피팅 x (M) 퀵 테스트, no check-valve, 황동

3/8" 튜브 피팅에⁣ 손으로 조여 호스 연결

Ralston QTHA-3TB0 튜브 피팅 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-3TB0은 황동 몸체에 3/8" 튜브 피팅 × 수 Quick-test 연결을 둔 튜브 피팅 어댑터(Tube Fitting to Quick-test Adapter)입니다. 3/8" 튜브 피팅에 렌치 없이 체결하는 어댑터입니다. (주)테솔이 국내에 공식 공급합니다.

3/8" 튜브 피팅과 수 Quick-test를 한 몸체에 둔 구성입니다. 내장 O링이 추가 조임 없이 씰을 만듭니다.

외형

QTHA-3TB0⁣ 치수와 무게

외형 치수는 3.89 × 1.83 × 1.83 cm입니다. 제품 무게는 45 g입니다.

사용 방법

QTHA-3TB0 연결⁣ 순서

1. 먼저 튜브 피팅에서 너트와 페룰을 분리합니다.
2. 어댑터의 튜브 피팅 쪽을 손으로 조입니다. 내장 O링이 씰을 만듭니다.
3. 수 Quick-test 쪽에 시험 호스를 꽂아 작업을 이어 갑니다.

정격

QTHA-3TB0⁣ 압력·온도·소재

정격은 5000 psi(350 bar)이고 최고 사용 온도는 105 °C입니다. 몸체는 황동, 씰은 Buna-N입니다.

피팅에 사용하는 오링과 와셔 부속품

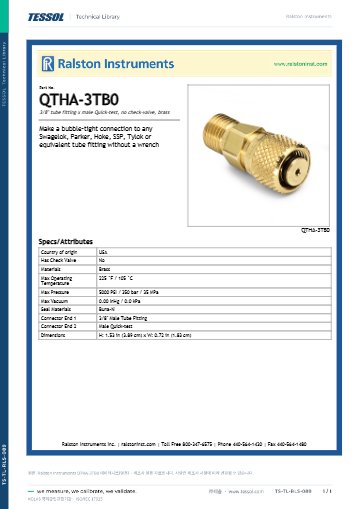

사양

QTHA-3TB0⁣ 사양 요약

같은 계열

QTHA-3TB0과⁣ 같은 계열 모델

• QTHA-1TS0-QD — 1/8" 튜브 피팅, 스테인리스강
• QTHA-2TB0 — 1/4" 튜브 피팅
• QTHA-2TS0 — 1/4" 튜브 피팅, 스테인리스강
• QTHA-MTB0-6mm — 6 mm 튜브 피팅
• QTHA-MTB0-10mm — 10 mm 튜브 피팅
• QTHA-MTB0-12mm — 12 mm 튜브 피팅
• XTHA-2TS0-QD — 1/4" 튜브 피팅, 수 Quick-test XT 쪽, 스테인리스강, 15000 psi
