Ralston XTHA-HHSB (M) 퀵 테스트 XT 벌크헤드 커넥터, S.S

MODEL
XTHA-HHSB

패널 벽을 사이에 두고⁣ XT 호스 양쪽 연결

Ralston XTHA-HHSB 벌크헤드 커넥터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston XTHA-HHSB는 10000 psi급 스테인리스강 벌크헤드 커넥터(Bulkhead Connector)로, 양쪽 수 Quick-test XT 연결부를 갖췄습니다. 패널 벽 한쪽의 Quick-test XT 호스와 반대쪽 호스를 벽을 관통해 연결합니다. (주)테솔이 국내에 공식 공급합니다.

XT 벌크헤드는 XT 호스용이라 QT·QS 호스와는 연결되지 않습니다. 양끝 모두 수 Quick-test XT 연결부입니다.

수 Quick-test XT

양쪽 연결부

10000 psi

최대 압력

스테인리스강

재질

63 g

무게

외형

XTHA-HHSB의 크기

외형 치수는 높이 4.75 cm, 폭 2.26 cm, 깊이 2.26 cm입니다. 제품 무게는 2.21 oz(63 g)입니다. 육각부 렌치 크기는 19 mm입니다.

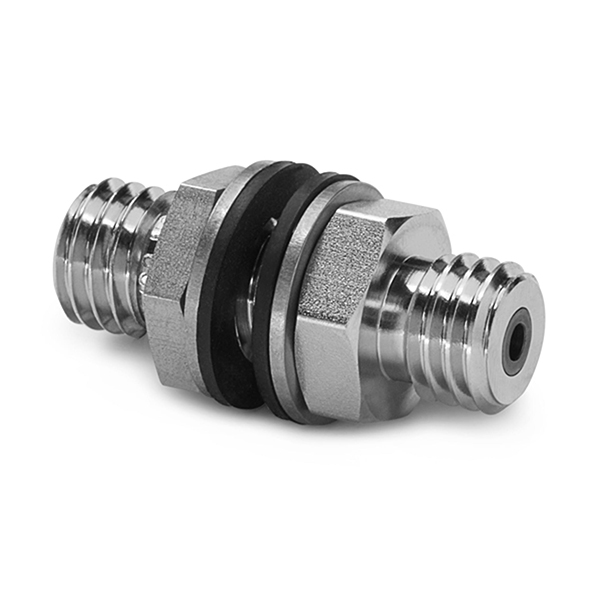

RALSTON INSTRUMENTS XTHA-HHSB - 나사산이 있는 금속 벌크헤드 커넥터
나사산이 있는 금속 벌크헤드 커넥터

정격

XTHA-HHSB 정격⁣ 10000 psi

최대 압력은 70 MPa(10000 psi)입니다. -18 °C ~ 105 °C 범위에서 사용합니다. 몸체 재질은 스테인리스강입니다. 씰은 Teflon, Viton입니다.

사양

XTHA-HHSB⁣ 세부 사양

항목사양
양쪽 연결부수 Quick-test XT
씰 소재Teflon, Viton
최대 압력10000 psi / 700 bar / 70 MPa
체크밸브없음
재질스테인리스강
렌치 크기3/4 in(19 mm)
온도 범위0 ~ 225 °F(-18 ~ 105 °C)
중량63 g
외형 치수1.87 × 0.89 × 0.89 in

같은 계열

XTHA-HHSB 포함⁣ 8종 구성

  • QTHA-HHSB — 양쪽 수 Quick-test, 5000 psi
  • QTFT-HHSB — 양쪽 수 Quick-test, 5000 psi, 캡·체인 포함
  • XTFT-HHSB — 양쪽 수 Quick-test XT, 캡·체인 포함
  • QTHA-HFBB-2F — 1/4" 암 NPT × 수 Quick-test, 황동, 5000 psi
  • QTHA-HFSB-2F — 1/4" 암 NPT × 수 Quick-test, 5000 psi
  • QTFT-HTBB-2T — 1/4" 튜브 피팅 × 수 Quick-test, 황동, 5000 psi, 캡·체인 포함
  • QTHA-HTBB-2T — 1/4" 튜브 피팅 × 수 Quick-test, 황동, 5000 psi
