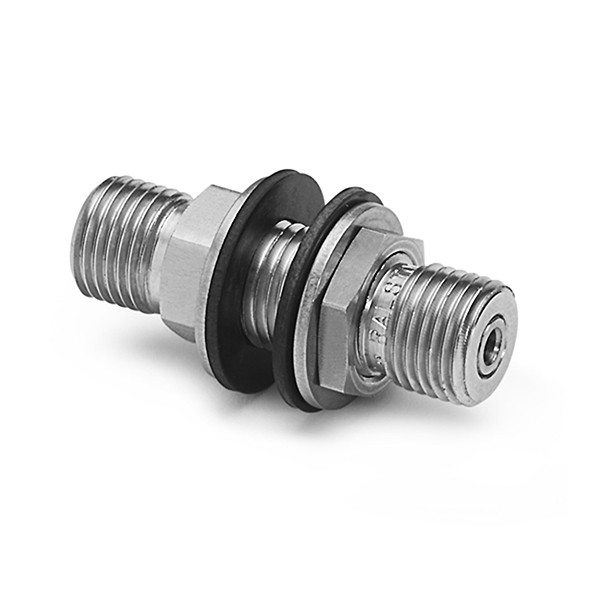

Ralston QTHA-HHSB는 양쪽 수 Quick-test 연결부를 갖춘 스테인리스강 벌크헤드 유니온(Bulkhead Union)입니다. 장비함이나 트럭 외벽을 관통해 안팎의 Quick-test 호스를 잇습니다. (주)테솔이 국내에 공식 공급합니다.
양쪽 연결부가 모두 수 Quick-test입니다.
압력과 소재
QTHA-HHSB 스테인리스강 몸체와 씰
정격 압력은 최대 5000 psi(350 bar)입니다. 사용 온도는 -18 °C ~ 105 °C입니다. 몸체 재질은 스테인리스강입니다. 씰은 Buna-N입니다.
크기
QTHA-HHSB의 크기
외형 치수는 높이 4.39 cm, 폭 2.16 cm, 깊이 2.16 cm입니다. 제품 무게는 45 g(1.58 oz)입니다. 체결용 렌치 크기는 15 mm(9/16 in)입니다.

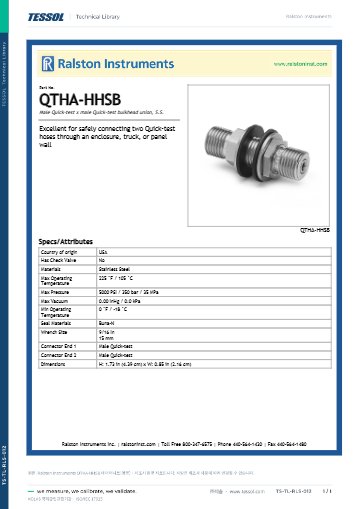

사양
QTHA-HHSB 세부 사양
| 항목 | 사양 |
|---|---|
| 양쪽 연결부 | 수 Quick-test |
| 체크밸브 | 없음 |
| 씰 소재 | Buna-N |
| 온도 범위 | -18 °C ~ 105 °C |
| 렌치 크기 | 15 mm(9/16 in) |
| 재질 | 스테인리스강 |
| 정격 압력 | 350 bar / 35 MPa / 5000 psi |
| 무게 | 1.58 oz(45 g) |
| 치수 | 높이 4.39 cm, 폭 2.16 cm, 깊이 2.16 cm |

같은 계열
QTHA-HHSB와 같은 계열 모델
- QTFT-HHSB — 양쪽 수 Quick-test, 캡·체인 포함
- XTHA-HHSB — 양쪽 수 Quick-test XT, 10000 psi
- XTFT-HHSB — 양쪽 수 Quick-test XT, 10000 psi, 캡·체인 포함
- QTHA-HFBB-2F — 1/4" 암 NPT × 수 Quick-test, 황동
- QTHA-HFSB-2F — 1/4" 암 NPT × 수 Quick-test
- QTFT-HTBB-2T — 1/4" 튜브 피팅 × 수 Quick-test, 황동, 캡·체인 포함
- QTHA-HTBB-2T — 1/4" 튜브 피팅 × 수 Quick-test, 황동
관련 제품
QTHA-HHSB 관련 Quick-test 연결 부품
- Ralston 튜브 피팅 ↔ Quick-test 어댑터 (QTHA-1TS0-QD · 2TB0 · 2TS0 · 3TB0 · MTB0 · XTHA-2TS0-QD)
- Ralston Quick-test 암나사 NPT 어댑터 (QTHA-1FB0 · 2FB0 · 3FB0 · 4FB0 · 1FS0-QD)
- Ralston Quick-test 수나사 NPT 어댑터 (QTHA · QTFT 계열)
QTHA-HHSB의 연결 규격은 무엇입니까?
양쪽 모두 수 Quick-test입니다.
QTHA-HHSB에 체크밸브가 있습니까?
없습니다. 체크밸브가 없는 구성입니다.
QTHA-HHSB가 견디는 최대 압력은 얼마입니까?
35 MPa(5000 psi)입니다.
QTHA-HHSB는 몇 도까지 사용합니까?
0 ~ 225 °F(-18 ~ 105 °C)입니다.
FAQ 자주묻는 질문
-
QTHA-HHSB의 연결 규격은 무엇입니까?
양쪽 모두 수 Quick-test입니다.
-
QTHA-HHSB에 체크밸브가 있습니까?
없습니다. 체크밸브가 없는 구성입니다.
-
QTHA-HHSB가 견디는 최대 압력은 얼마입니까?
35 MPa(5000 psi)입니다.
-
QTHA-HHSB는 몇 도까지 사용합니까?
0 ~ 225 °F(-18 ~ 105 °C)입니다.
