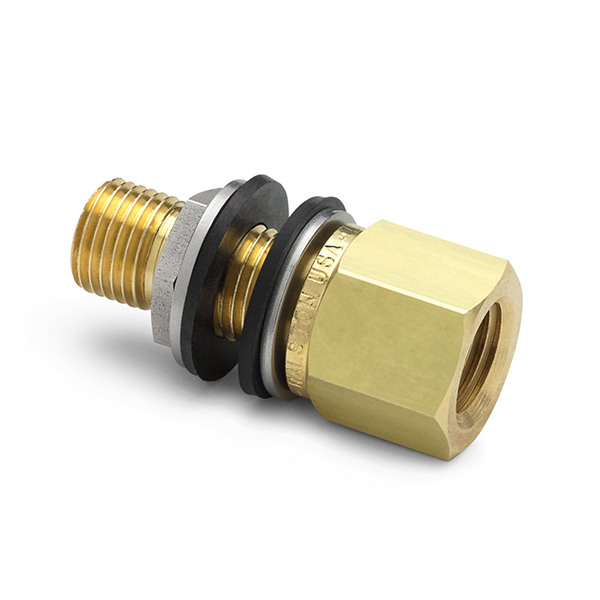

Ralston QTHA-HFBB-2F는 5000 psi급 황동 벌크헤드 유니온(Bulkhead Union)으로, 1/4" 암 NPT × 수 Quick-test 연결을 갖췄습니다. 패널이나 벽, 인클로저의 한쪽에서는 Quick-test 호스를, 반대쪽에서는 1/4" 암 NPT 연결부를 잇습니다. (주)테솔이 국내에 공식 공급합니다.
1/4" 암 NPT 연결부와 수 Quick-test 연결부로 구성됩니다.

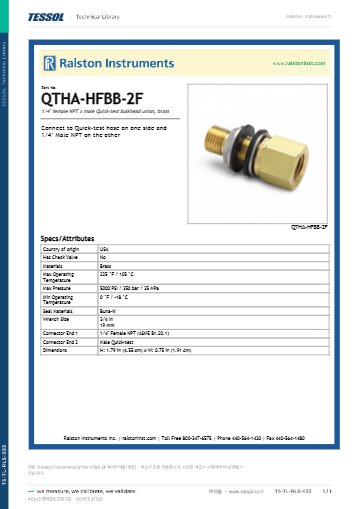

사양
QTHA-HFBB-2F 사양 요약
| 항목 | 사양 |
|---|---|
| 연결부 1 | 1/4" 암 NPT (ASME B1.20.1) |
| 연결부 2 | 수 Quick-test |
| 렌치 크기 | 19 mm(3/4 in) |
| 정격 압력 | 5000 psi(350 bar, 35 MPa) |
| 무게 | 2.1 oz(60 g) |
| 씰 | Buna-N |
| 치수 | 4.55 × 1.91 × 1.91 cm |
| 체크밸브 | 없음 |
| 온도 범위 | -18 ~ 105 °C(0 ~ 225 °F) |
| 몸체 재질 | 황동 |

정격
QTHA-HFBB-2F 압력·온도·소재
정격 압력은 최대 35 MPa(5000 psi)입니다. 사용 온도 범위는 -18 ~ 105 °C(0 ~ 225 °F)입니다. 몸체 재질은 황동입니다. 씰은 Buna-N입니다.
외형
QTHA-HFBB-2F 치수와 무게
크기는 1.79 × 0.75 × 0.75 in입니다. 제품 무게는 60 g(2.1 oz)입니다. 육각부 렌치 크기는 19 mm(3/4 in)입니다.
같은 계열
QTHA-HFBB-2F 같은 계열 8종
- QTHA-HHSB — 양쪽 수 Quick-test, 스테인리스강
- QTFT-HHSB — 양쪽 수 Quick-test, 스테인리스강, 캡·체인 포함
- XTHA-HHSB — 양쪽 수 Quick-test XT, 스테인리스강, 10000 psi
- XTFT-HHSB — 양쪽 수 Quick-test XT, 스테인리스강, 10000 psi, 캡·체인 포함
- QTHA-HFSB-2F — 1/4" 암 NPT × 수 Quick-test, 스테인리스강
- QTFT-HTBB-2T — 1/4" 튜브 피팅 × 수 Quick-test, 캡·체인 포함
- QTHA-HTBB-2T — 1/4" 튜브 피팅 × 수 Quick-test
관련 제품
QTHA-HFBB-2F 관련 Quick-test 연결 부품
- Ralston 튜브 피팅 ↔ Quick-test 어댑터 (QTHA-1TS0-QD · 2TB0 · 2TS0 · 3TB0 · MTB0 · XTHA-2TS0-QD)
- Ralston Quick-test 암나사 NPT 어댑터 (QTHA-1FB0 · 2FB0 · 3FB0 · 4FB0 · 1FS0-QD)
- Ralston Quick-test 수나사 NPT 어댑터 (QTHA · QTFT 계열)
QTHA-HFBB-2F의 사용 온도는 어떻게 됩니까?
-18 ~ 105 °C(0 ~ 225 °F)입니다.
QTHA-HFBB-2F의 연결 규격은 무엇입니까?
1/4" 암 NPT와 수 Quick-test입니다.
Ralston QTHA-HFBB-2F는 체크밸브 내장형입니까?
아닙니다. 체크밸브가 없는 구성입니다.
QTHA-HFBB-2F의 정격 압력을 알려 주세요.
5000 psi(350 bar, 35 MPa)입니다.
FAQ 자주묻는 질문
-
QTHA-HFBB-2F의 사용 온도는 어떻게 됩니까?
-18 ~ 105 °C(0 ~ 225 °F)입니다.
-
QTHA-HFBB-2F의 연결 규격은 무엇입니까?
1/4" 암 NPT와 수 Quick-test입니다.
-
Ralston QTHA-HFBB-2F는 체크밸브 내장형입니까?
아닙니다. 체크밸브가 없는 구성입니다.
-
QTHA-HFBB-2F의 정격 압력을 알려 주세요.
5000 psi(350 bar, 35 MPa)입니다.
