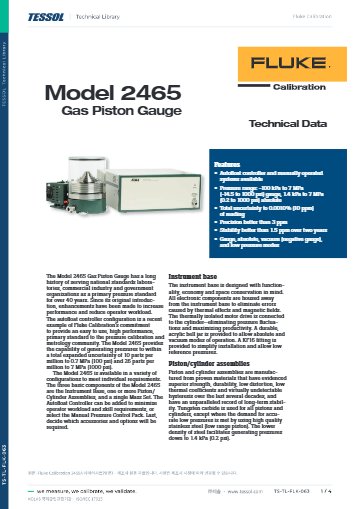

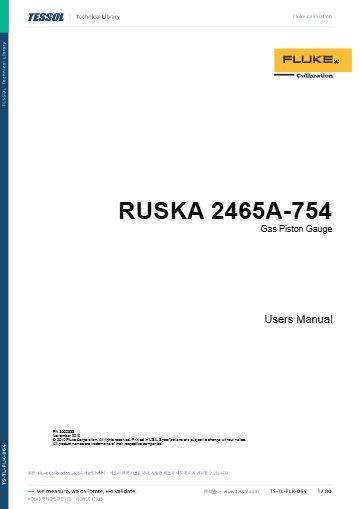

제품 자료
제품문의 구매하기

저압 계기부터 7 MPa급까지
교정하는 기체 피스톤 게이지

Fluke Calibration 2465A 기체 피스톤 게이지

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 2465A는 게이지압과 절대압 1.4 kPa ~ 7 MPa, 진공 −100 ~ 0 kPa(게이지압)를 다루는 기체 피스톤 게이지(Gas Piston Gauge)입니다. 피스톤-실린더 네 종이 전체 범위를 나눠 맡으므로 저압 계기부터 7 MPa급 트랜스미터까지 한 베이스에서 교정할 수 있습니다.

정밀도가 95 % 신뢰수준에서 3 ppm 이내이고 2년 안정도가 1.5 ppm 이내이므로 교정 주기 사이에 기준 압력이 움직일 여지가 작습니다. 자동 부상은 저압 피스톤 7 kPa, 고압 피스톤 240 kPa(절대)부터 시작합니다. 이 피스톤 게이지는 (주)테솔이 국내에 공식 공급합니다.

4종

피스톤-실린더 구성 (3.4 ~ 0.084 cm²)

−100 ~ 0 kPa

진공 교정 범위 (게이지압)

6 kg

분동 총 질량 (플래터 최대 1 kg)

1 ppm 또는 1 mg

압력 분해능

특징

피스톤 네 종으로 나눈
2465A 압력 범위

핵심 특징현장에서 달라지는 점
피스톤-실린더 네 종저압 3.4 cm²부터 고압 0.084 cm²까지 단면적이 달라, 계기 상한에 맞는 피스톤으로 바꿔 끼우면 한 베이스로 넓은 범위를 교정할 수 있습니다.
자동 부상양성 셧오프 제어기가 압력을 만들어 부상 위치를 유지하므로 값이 안정될 때까지 압력을 손으로 조정하는 횟수가 줄어듭니다.
수동 압력 제어 팩압력과 부상 위치를 직접 맞추는 구성이므로 자동 제어기 없이 작업하는 교정실에도 맞습니다.
절대압 모드아크릴 벨자와 KF16 포트를 갖춰 절대압 작업을 같은 베이스에서 진행하므로 별도 절대압 기준기가 필요하지 않습니다.
환경과 진공 측정진공 센서와 실험실 환경 모니터가 조건을 함께 읽으므로 공기 밀도 보정에 사용하는 값을 직접 입력하지 않아도 됩니다.
위치 감지인덕션 센서가 부상 위치와 침강 속도를 읽으며, 피스톤별 최대 침강 속도는 0.38 cm/min입니다.

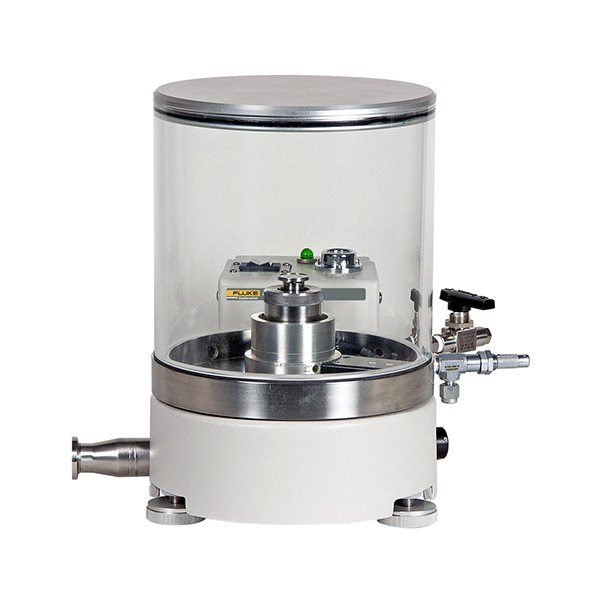

FLUKE CALIBRATION 2465A - 투명 커버 안에 피스톤이 보이는 가스 피스톤 게이지
투명 커버 안에 피스톤이 보이는 가스 피스톤 게이지

피스톤 선택

교정할 계기 상한에
맞는 피스톤 선택

피스톤은 교정할 계기의 최대 압력으로 고릅니다. 저압 피스톤은 1.4 ~ 170 kPa를 맡고 중저압 피스톤은 11.7 ~ 700 kPa, 중고압 피스톤은 14 kPa ~ 3.5 MPa, 고압 피스톤은 14 kPa ~ 7 MPa를 맡습니다. 같은 압력이 두 피스톤 범위에 겹치면 단면적이 큰 피스톤이 분동을 더 많이 사용하므로, 판독 분해능과 작업 시간을 비교해 정하세요.

  • 저압 피스톤 — 440C 스테인리스 피스톤과 시멘트 탄화텅스텐 실린더, 열계수 1.5E-05/°C.
  • 중저압 · 중고압 · 고압 피스톤 — 탄화텅스텐 피스톤과 실린더, 열계수 9.1E-06/°C.
  • 자동 부상 최저 압력 — 저압 7 kPa, 중저압 35 kPa, 중고압 140 kPa(절대), 고압 240 kPa(절대).

피스톤-실린더 유닛 교체

피스톤-실린더 유닛은 교정할 계기의 압력 상한에 맞는 단면적의 유닛으로 교체합니다. 교체한 뒤에는 새 유닛의 유효단면적과 열계수가 압력 계산에 사용되므로 교정 성적서의 값과 일치하는지 확인하세요.

압력 계산

2465A 압력 계산에 넣는
중력가속도와 환경값

중력가속도를 넣은 압력 계산

압력은 설치 장소의 중력가속도(g)를 넣어 계산하므로 성적서에 그 g가 들어갔는지 확인하세요. 피스톤 온도, 부유 위치, 침강 속도는 옵션 피스톤 게이지 모니터 2456과 WinPrompt 소프트웨어로 이어서 볼 수 있습니다. 진공 펌프는 절대압과 진공 작업에 두 대가 필요합니다.

사용 방법

2465A 피스톤 게이지
2456 모니터와 WinPrompt 사용 순서

2465A는 옵션 피스톤 게이지 모니터 2456이 피스톤 온도, 부상 위치, 침강 속도를 측정하고, WinPrompt가 압력과 질량을 계산합니다. 실험실 환경 모니터(LEM)와 진공 센서 모듈을 더하면 공기 밀도 보정과 절대 모드 작업에 필요한 값을 함께 읽습니다.

소프트웨어·도구하는 일
WinPrompt압력↔질량 계산, 교정 절차와 보고서, ASCII 보고서 내보내기
2456 피스톤 게이지 모니터4선 PRT로 피스톤 온도 측정, 부상 위치(분해능 0.025 mm)와 침강 속도 측정
2456-LEM실험실 습도, 기압, 기온 측정으로 공기 밀도 보정
2456-VAC진공 센서 모듈

처음 연결하는 순서

순서할 일
12456 모니터를 RS-232 케이블로 PC(RS-232C 포트, 윈도우 95 이상)에 연결하고 WinPrompt를 설치하세요.
2WinPrompt에 설치 장소의 중력가속도를 입력합니다.
3압력표가 담긴 교정 절차를 만들거나 저장해 둔 절차를 불러오세요.
4WinPrompt가 계산한 질량을 올리고, 2456이 측정한 부상 위치와 침강 속도로 안정 상태를 확인합니다.
5측정이 끝나면 결과를 ASCII 보고서로 내보내 스프레드시트에서 정리하세요.

침강 속도는 열적 안정을 판단하는 지표로 쓰입니다. 성적서에 사용한 중력가속도가 설치 장소 값인지 확인하세요.

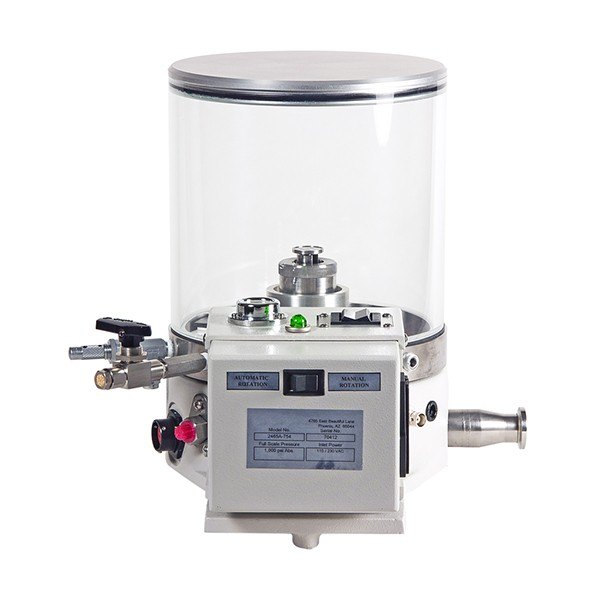

FLUKE CALIBRATION 2465A - 전면 라벨과 연결 밸브가 보이는 게이지 정면
전면 라벨과 연결 밸브가 보이는 게이지 정면

사양

2465A 압력 범위와
총 불확도

항목사양
범위게이지압 1.4 kPa ~ 7 MPa · 절대압 1.4 kPa ~ 7 MPa · 진공 −100 ~ 0 kPa (게이지압)
피스톤-실린더 (4종)저압 3.4 cm²: 1.4 ~ 170 kPa · 중저압 0.84 cm²: 11.7 ~ 700 kPa · 중고압 0.168 cm²: 14 kPa ~ 3.5 MPa · 고압 0.084 cm²: 14 kPa ~ 7 MPa
자동 부상 범위저압 7 ~ 170 kPa · 중저압 35 ~ 700 kPa · 중고압 140 kPa ~ 3.5 MPa · 고압 240 kPa ~ 7 MPa
자동 부상 최저 압력저압 7 kPa · 중저압 35 kPa · 중고압 140 kPa(절대) · 고압 240 kPa(절대)
피스톤-실린더 재질저압: 440C 스테인리스 피스톤 · 시멘트 탄화텅스텐 실린더 / 중저압 · 중고압 · 고압: 탄화텅스텐 피스톤 · 실린더
열계수저압 1.5E-05/°C · 중저압 · 중고압 · 고압 9.1E-06/°C
총 불확도 (포함 인자 k 없음)저압 읽음값의 0.001 % 또는 0.00001 psi · 중저압 0.001 % 또는 0.00004 psi · 중고압 · 고압 0.0026 % 또는 0.0004 psi (큰 쪽)
정밀도 · 안정도3 ppm 이내 · 2년에 1.5 ppm 이내 (95 % 신뢰수준)
분해능1 ppm 또는 1 mg
분동총 6 kg, 플래터 최대 1 kg
기체고순도 질소 또는 청정 건조 공기 (탄화수소 0.5 ppm 미만, 수분 5 ppm 미만, 이슬점 −50 °C 이하), 입자 50 µm 이하
침강 속도피스톤별 최대 0.38 cm/min
동작 조건 · 전원15 ~ 28 °C, 20 ~ 75 %RH 비응축 · 115/230 VAC, 50/60 Hz, 15 W
자동 부상 제어양성 셧오프 제어기가 압력을 만들어 피스톤 부상 위치를 유지, WinPrompt 포함
부상 위치 감지인덕션 센서, 위치 분해능 0.001 in (0.002 cm) · 침강 속도 분해능 0.001 in/min (0.001 cm/min)
피스톤 온도4선 100 Ω PRT, ±0.1 °C, 분해능 0.01 °C
실험실 환경 모니터 (LEM)온도 박막 백금 1000 Ω RTD ±2 °C · 습도 정전식 IC 센서 ±15 % · 압력 압전식 실리콘 트랜스듀서 ±5 mmHg
진공 모듈정확도 읽음값의 10 % 또는 10 mTorr 중 큰 값, 분해능 1 mTorr
공압 기준 센서정확도 ±0.14 mbar/년 · 저 게이지 모드 ±0.03 mbar, 분해능 0.01 mbar
보관 조건−20 ~ 70 °C, 0 ~ 90 %RH
컴퓨터 요건펜티엄급 프로세서 · RS-232C · 여유 공간 2 MB 이상 · 윈도우 95 이상

활용 분야

2465A로 교정하는
저압·절대압·진공 계기

  • 게이지압 계기와 트랜스미터를 1.4 kPa 근처부터 교정합니다.
  • 절대압 계기를 벨자와 진공 펌프 구성에서 교정합니다.
  • 진공 게이지를 −100 kPa부터 0 kPa 구간에서 교정합니다.
  • 정밀 압력 측정 실험실에서 상위 기준기로 사용합니다.

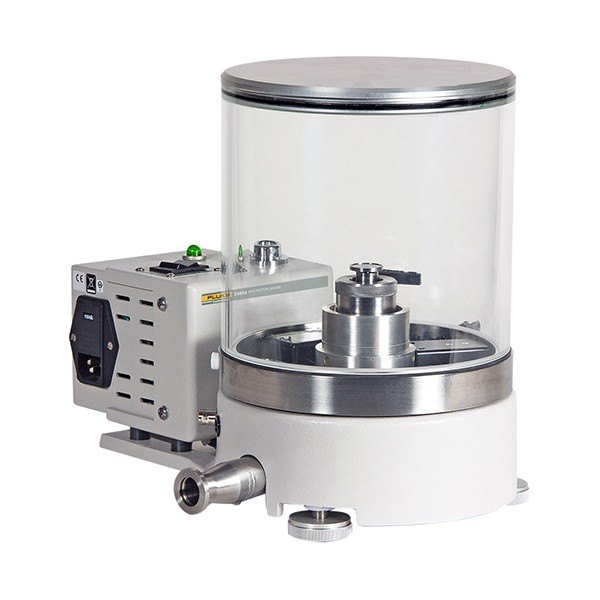

FLUKE CALIBRATION 2465A - 투명 커버와 측면 전원부가 보이는 게이지 외형
투명 커버와 측면 전원부가 보이는 게이지 외형

선택 가이드

압력 범위에 맞는
기체 피스톤 게이지 선택

이럴 때권장 모델선택 이유
1.4 kPa부터 7 MPa까지 한 장비로 다룰 때2465A피스톤 네 종이 범위를 나눠 맡아 한 베이스로 전 구간을 교정할 수 있습니다.
7 kPa에서 7 MPa까지 기체 피스톤 게이지가 필요할 때PG7601게이지 · 절대 · 차압 모드를 함께 다루므로 차압 교정까지 필요할 때 맞습니다.
기체 압력을 110 MPa까지 다루는 실험실일 때PG7202기체 압력을 110 MPa까지 다루므로 7 MPa를 넘는 고압 기체 교정에 맞습니다.
피토 · 정압 시험기를 교정할 때2468A고도와 대기속도 단위의 에어 데이터 정확도를 갖추어 피토 · 정압 시험기 교정에 맞습니다.

구성·옵션

2465A 기본 구성품과
주문 품번

  • 구성품 — 베이스, 피스톤-실린더 네 종 중 선택, 분동 세트(총 6 kg), 벨자.
  • 옵션 — 피스톤 게이지 모니터 2456-800 · 2456-801, 수동 압력 제어기 3990-801.
  • 별매 — 진공 펌프 99878-800 두 대, 진공 센서 모듈 2456-VAC.

품번

품번설명
2465A-754기체 피스톤 게이지, 자동 부상 베이스 (벨자 · 예비 부품 키트 포함, 115/230 VAC 선택)
2465-725피스톤-실린더 1.4 ~ 170 kPa
2465-727피스톤-실린더 11.7 ~ 700 kPa
2465-729피스톤-실린더 14 kPa ~ 7 MPa
2465-730피스톤-실린더 14 kPa ~ 3.5 MPa
2456-LEM실험실 환경 모니터 (LEM)
2456-VAC진공 센서 모듈
3990-801수동 압력 제어기 (7 MPa까지)
2465A-23배선 · 피팅 키트
99878-800진공 펌프 (auto-vent, 85 L/min, 115/230 VAC 선택)
2456-800피스톤 게이지 모니터 1채널 (RS-232, WinPrompt 포함)
2456-801피스톤 게이지 모니터 2채널 (RS-232 2개, WinPrompt 포함)

교정 연계

기준기로 사용하는 피스톤-실린더는 유효단면적과 분동 질량을 상위 표준에 연결해 두어야 하며, KOLAS 인정 교정기관의 성적서로 국가측정표준(KRISS)까지 소급할 수 있습니다. 피스톤-실린더와 분동의 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 압력 범위를 확인해 안내해 드립니다.
