Fluke Calibration PG7102 피스톤 게이지(11MPa)

Fluke Calibration PG7102 피스톤 게이지(11MPa)

MODEL
PG7102
브랜드
FLUKE CALIBRATION

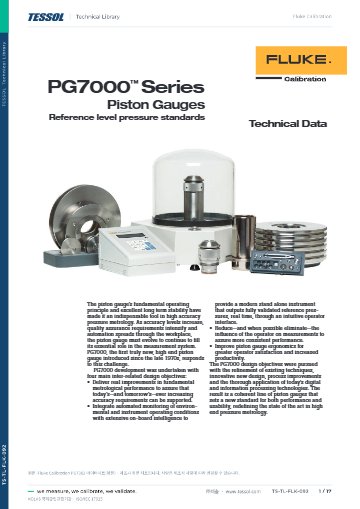

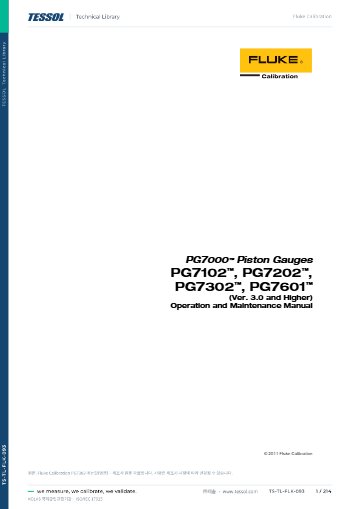

제품 자료
제품문의 구매하기

공기·헬륨·질소로 기준 압력을
만드는 기체 피스톤 게이지

Fluke Calibration PG7102 기체 피스톤 게이지

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration PG7102는 공기·헬륨·질소로 대기압 이상의 압력을 만드는 기체 피스톤 게이지(PG7000 Gas Piston Gauge)입니다. 10~200 kPa/kg 모듈 6종을 공구 없이 교체하고, 피스톤 온도·기압·습도·위치를 실시간으로 측정해 압력 교정실의 기준 압력을 계산합니다.

10 kPa/kg 모듈의 전형 측정 불확도는 ±(0.2 Pa + 12 ppm)(k = 2)입니다. 피스톤-실린더와 마운트 부품이 한 조립체여서 민감한 면을 만지지 않고 범위를 바꿀 수 있습니다. 분동은 최대 100 kg까지 수동 세트나 AMH-100으로 올리며, 이 피스톤 게이지는 (주)테솔이 국내에 공식 공급합니다.

10 ~ 200 kPa/kg

피스톤-실린더 모듈 6종

공기 · 헬륨 · 질소

작동 기체 3종

±(0.2 Pa + 12 ppm)

10 kPa/kg 전형 불확도, k = 2

100 kg

최대 중량 부하

특징

PG7102 기체 피스톤 게이지의
교정 구조

핵심 특징현장에서 달라지는 점
공기·헬륨·질소 3종시험 매체를 계기 사용 환경에 맞춰 고를 수 있어 매체 차이에 따른 지시값 편차가 줄어듭니다.
공구 없는 모듈 교체피스톤-실린더를 몇 초 만에 교체하며, 민감한 면을 만지지 않으므로 오염이 줄어듭니다.
절대압 모드내장 또는 외부 기압계의 대기압을 더해 절대압을 계산하므로, 별도 진공 장치 없이 절대압 계기를 교정할 수 있습니다.
실시간 측정피스톤 온도, 기압, 습도, 위치를 실시간으로 측정해 측정할 때마다 압력을 보정 계산합니다.
부유 경고피스톤이 뜨기 직전에 미리 알려 시험 중 이탈로 다시 측정하는 일을 줄입니다.
AMH 분동 자동화AMH-100을 연결하면 분동을 0.1 kg 단위로 올려 긴 시험도 무인으로 진행할 수 있습니다.

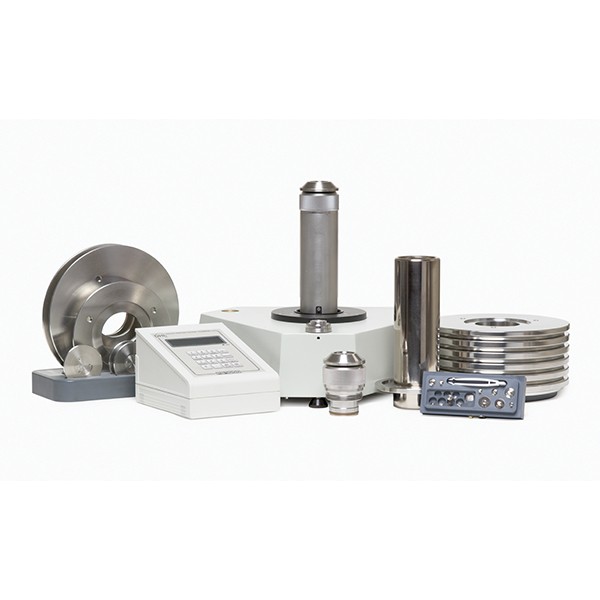

FLUKE CALIBRATION PG7102 - 피스톤 게이지와 추, 컨트롤러 등 전체 구성
피스톤 게이지와 추, 컨트롤러 등 전체 구성

기준 압력

현지 g 입력과
실시간 보정

설치 장소의 g를 터미널에 입력

피스톤 온도, 기압, 습도, 위치를 실시간으로 측정해 압력을 계산하며, 설치 장소의 g는 터미널에 입력합니다. 주문할 때 g 값을 알려 주시면 그 값에 맞춰 계산 조건을 설정합니다.

모듈 선택

PC-7100/7600 모듈별
압력 계수와 낙하 속도

모듈은 10 kPa/kg 경량형(10-L)과 10 TC, 20, 50, 100, 200 kPa/kg 계열이 있으며, Kn이 클수록 같은 분동으로 더 높은 압력을 만듭니다. 낙하 속도는 35 kg 기준 0.2~1.0 mm/min으로 모듈마다 다르므로, 시험 시간이 길어야 하는 교정에는 Kn이 작은 모듈이 유리합니다.

중력·교정

PG7102 설치 장소의
중력값과 소급 체계

국내 지점별 중력값은 KRISS 중력가속도 참조표준과 국토지리정보원 중력점 성과에서 확인할 수 있으며, 장비를 옮기면 새 설치 장소의 g를 터미널에 다시 입력하세요. 피스톤-실린더의 유효단면적과 분동 질량은 KOLAS 인정 교정기관의 성적서를 거쳐 KRISS까지 소급됩니다. PG7102 모듈 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 문의해 주시면 확인해 안내해 드립니다.

사용 방법

PG7102 피스톤 게이지
COM 포트 구성과 COMPASS 연동

PG7102는 RS-232 포트 3개와 IEEE-488.2를 갖춥니다. COM1과 IEEE-488.2는 호스트 컴퓨터, COM2는 분동 핸들러와 외부 기압계, COM3은 자동 압력 컨트롤러에 연결하며, COMPASS for Pressure로 교정을 자동화합니다.

소프트웨어·도구하는 일
COMPASS for PressureDUT 등록, 시험 절차 정의와 실행, 데이터 수집, 교정 보고서
PG7000 Embedded Software플랫폼 펌웨어 업데이트
외부 기압계(COM2)RPM4 등 RS-232 기압계로 대기압 자동 입력

처음 연결하는 순서

순서할 일
1호스트 컴퓨터를 COM1(RS-232) 또는 IEEE-488.2 포트에 연결하세요.
2절대압 모드에서 외부 기압계를 쓸 때는 RPM4 같은 RS-232 기압계를 COM2에 연결하세요.
3자동 압력 컨트롤러를 함께 쓰면 COM3에 연결하세요.
4COMPASS for Pressure에서 피교정 기기와 시험 절차를 등록합니다.
5시험을 실행해 기준 압력과 DUT 값을 수집하고 교정 보고서를 만듭니다.

사양

PG7102 모듈별
전형 불확도와 사양

항목Kn전형 측정 불확도 (k = 2)낙하 속도 (35 kg 기준)
PC-7100/7600-10-L (경량)10 kPa/kg±(0.2 Pa + 12 ppm)0.2 mm/min
PC-7100/7600-10 TC10 kPa/kg±(0.2 Pa + 12 ppm)0.2 mm/min
PC-7100/7600-2020 kPa/kg±(0.2 Pa + 14 ppm)0.2 mm/min
PC-7100/7600-5050 kPa/kg±(0.5 Pa + 14 ppm)0.5 mm/min
PC-7100/7600-100100 kPa/kg±(1 Pa + 20 ppm)0.7 mm/min
PC-7100/7600-200200 kPa/kg±(2 Pa + 20 ppm)1.0 mm/min

시리즈 공통 사양

항목사양
전제 조건주변 19 ~ 23 °C · 국부 중력 ±2 ppm (k = 2)
감도 · 재현성0.02 Pa + 0.5 ppm, ±2 ppm (10 kPa/kg) ~ 0.4 Pa + 0.5 ppm, ±5 ppm (200 kPa/kg)
기체공기 · 헬륨 · 질소
분동MS-7001/7002 계열 수동 세트 공칭 35 ~ 100 kg · 자동 분동 핸들러 AMH-100 (최대 100 kg)
회전 · 낙하 속도모터 회전 2 ~ 150 rpm 감시 · 35 kg 기준 0.2 ~ 1.0 mm/min (모듈별)
통신 · 전원RS-232 COM1 ~ 3 · IEEE-488.2 · 85 ~ 264 V ac, 22 VA
동작 온도 · 크기18 °C ~ 28 °C · 플랫폼 36 × 40 × 35 cm, 13 kg
모델PG7102 · PG7102-CE (CE 준수형)
압력 연결시험 포트 DH200 (6 mm 원추 왼나사 튜브용 글랜드 칼라 피팅)
압력 범위 하한대기압 이상 (대기압 이하의 절대압 · 게이지압은 해당 없음)
절대압 모드내장 또는 RS-232 외부 기압계의 대기압을 더해 구현
피스톤-실린더 온도0 ~ 40 °C, 분해능 0.01 °C, ±0.1 °C
주변 온도0 ~ 40 °C, 분해능 0.1 °C, ±1 °C
기압 (내장 센서)70 ~ 110 kPa, 분해능 10 Pa, ±140 Pa
상대습도5 ~ 95 %RH, 분해능 1 %RH, ±10 %RH
피스톤 위치±4.5 mm, 분해능 0.1 mm
피스톤 회전2 ~ 150 rpm, 분해능 1 rpm
분동 재질304L 비자성 스테인리스 강, 전해연마
분동 조정 오차공칭값의 ±20 ppm
분동 질량 불확도±5 ppm 또는 1 mg 중 큰 값
연결 키트PK-7000-PPC/MPC (PPC · MPC 압력 컨트롤러와 시험 대상 연결)
압력 컨트롤러PPC4 가스압 제어기/교정기 · MPC1-1000 (진공 ~ 7 MPa) · MPC1-3000 (진공 ~ 20 MPa)
기준 기압계RPM4-BAROM-1
교정 소프트웨어COMPASS for Pressure

활용 분야

기체 압력 교정이
필요한 현장

  • 기체 압력 계기 교정 — 공기·헬륨·질소 계기를 기준 압력으로 교정합니다.
  • 절대압 계기 — 대기압을 더하는 방식으로 절대압 교정을 수행합니다.
  • 분동 자동 시험 — AMH-100으로 긴 시험을 자동으로 진행합니다.
  • 기준 압력 교정실 — 설치 장소의 중력을 반영한 기준 압력을 만듭니다.

선택 가이드

압력 범위에 맞는
PG7000 기체·오일 모델 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
대기압 이상의 기체 압력을 교정할 때PG7102공기·헬륨·질소로 대기압 이상을 담당합니다.
기체 110 MPa와 오일 200 MPa를 다룰 때PG7202같은 플랫폼에서 기체와 오일을 전환할 수 있어 두 매체의 고압 교정을 한 대로 처리합니다.
오일로 500 MPa까지 필요할 때PG7302오일 전용으로 100 kPa~500 MPa를 담당합니다.
대기압 아래 절대압이 필요할 때PG7601벨자 진공 기준으로 7 kPa~7 MPa를 담당하므로 대기압 아래 절대압을 직접 만듭니다.

구성·옵션

PG7102 구성품과
선택 장치

구분내용
구성품PG7000 플랫폼, PC-7100/7600 피스톤-실린더 모듈, 수동 분동 세트
옵션AMH-100 자동 분동 핸들러, 기준 기압계 RPM4-BAROM-1
액세서리PK-7000-PPC/MPC 연결 키트, PPC4 가스압 제어기, MPC1-1000 · MPC1-3000
품번PG7102 · PC-7100/7600-10-L · -10 TC · -20 · -50 · -100 · -200
주문 때 정하는 것사용할 압력 범위, 매체, 설치 장소의 중력값
