Fluke Calibration PG9602/9607 압력 피스톤 게이지(500kPa)
Fluke Calibration 국내 공식 대리점

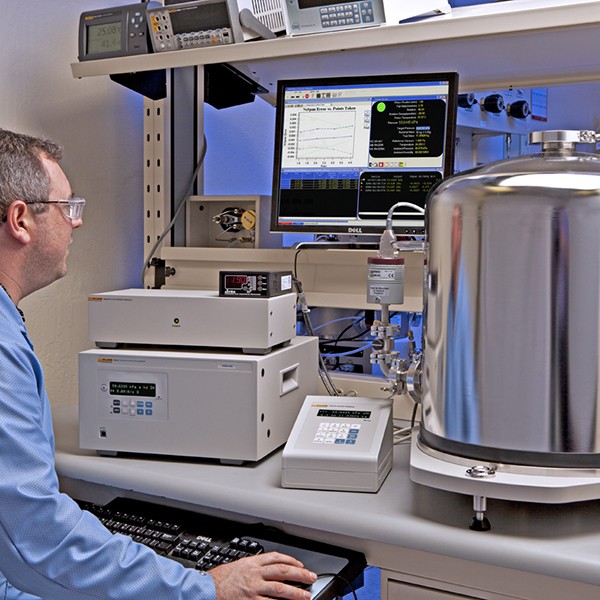

Fluke Calibration PG9607은 지름 50 mm 탄화텅스텐 피스톤-실린더로 11~500 kPa의 절대압과 게이지압을 만드는 기체 피스톤 게이지(압력 천칭)입니다. PG9602는 모듈 4종으로 13 kPa~10 MPa까지 범위를 넓혀 표준실의 기준 압력을 구성합니다.
PG9607의 피스톤 면적은 치수 측정으로 정하도록 설계되어 치수 소급 계통에 직접 연결됩니다. 장착대 PRT 2개가 피스톤-실린더 온도를 ±0.1 °C로 측정해, 열팽창에 따른 면적 변화를 보정할 입력값을 남깁니다. 최대 100 kg 분동으로 압력을 만들며, 이 피스톤 게이지는 (주)테솔이 국내에 공식 공급합니다.
특징
PG9607 한 대로 구성하는
절대압과 게이지압
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 절대압·게이지압 겸용 | PG9607에 진공 기준 하드웨어를 더하면 절대압을, 대기 개방 상태에서는 게이지압을 구성하므로 두 모드를 교정하려고 장비를 나눠 두지 않아도 됩니다. |

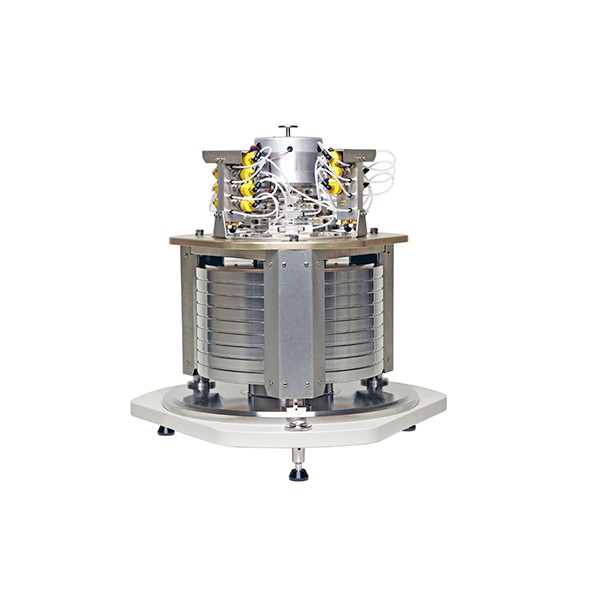

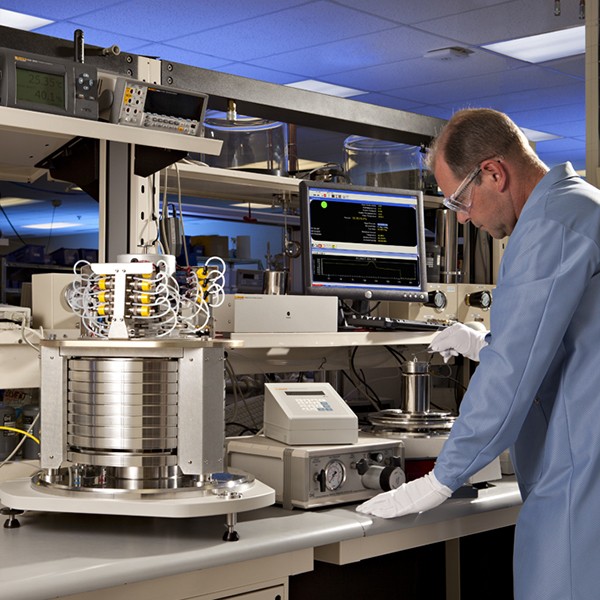

| AMH 자동 분동 핸들러 | AMH-100-VAC가 분동을 자동으로 올리고 내리므로 게이지·절대 모드 시험에서 분동을 손으로 바꾸지 않아도 됩니다. |
| 장착대 PRT 2개 | 피스톤-실린더 온도를 0.01 °C 분해능으로 측정해, 유효면적을 온도에 맞춰 보정할 때 필요한 값을 시험마다 기록합니다. |
| 진공 센서 연결 | COM2 포트로 잔여 진공 센서를 읽어 벨자 내부 진공 상태를 확인한 뒤 절대압 시험을 시작할 수 있습니다. |
| COMPASS 무인 시험 | COMPASS for Pressure와 자동 압력 컨트롤러를 묶으면 점별 시험을 무인으로 반복해 야간에도 시험을 진행할 수 있습니다. |
| 치수 기반 유효면적 | 피스톤 면적을 치수 측정으로 정하므로 상위 피스톤 게이지와의 맞대어 교정 외에 소급 경로가 하나 더 생깁니다. |
하중 계산
분동 100 kg으로
만드는 압력
피스톤 게이지의 압력은 분동 질량에 피스톤-실린더의 압력 대 질량비(kPa/kg)를 곱한 값입니다. PC-9607-5는 5 kPa/kg이어서 최대 분동에서 500 kPa에 이릅니다. PG9602용 PC-9602-10 · -20 · -50 · -100은 각각 10 · 20 · 50 · 100 kPa/kg이므로, 같은 분동으로 1,000 kPa부터 10,000 kPa까지 올라갑니다.
낮은 쪽 한계는 질량 벨 때문에 정해집니다. PC-9607-5는 11 kPa, PC-9602 모듈은 13 · 20 · 50 · 100 kPa부터 시작하므로, 교정할 계기의 하한이 이보다 낮다면 다른 모듈을 선택하세요.
분동 교체 없이 이어지는 점별 시험
AMH-100-VAC는 구동 공기 550 kPa와 대기압 기준 50 kPa 이상의 진공 공급으로 분동을 올리고 내립니다. 시험 점이 많은 트랜스미터 교정에서도 작업자는 압력 컨트롤러와 COMPASS 설정만 확인하면 됩니다.
중력·소급
PG9607 설치 장소 중력값과
치수·질량 소급
피스톤 게이지는 질량과 중력으로 압력을 실현하므로, 설치 장소의 중력가속도(g)를 입력해야 압력이 맞습니다. 국내 지점별 중력값은 KRISS 중력가속도 참조표준과 국토지리정보원 중력점 성과로 확인합니다. 주문할 때 설치 장소를 알려 주시면 분동 구성과 함께 검토합니다.
피스톤-실린더의 유효단면적과 분동 질량은 KOLAS 인정 교정기관의 성적서로 KRISS까지 소급됩니다. 감도 0.005 Pa + 0.5 ppm과 재현성 ±(2 ppm + 0.05 Pa)는 불확도와 별개의 값이며, 측정 불확도는 피스톤-실린더 교정 성적서와 Fluke 기술노트 0180TN12로 산출합니다.
PG 터미널과 COMPASS 연동
PG 터미널은 RS-232와 IEEE-488 호스트 포트로 PC와 연결되고, COM3에는 압력 컨트롤러를 연결합니다. 점별 시험 절차를 COMPASS for Pressure에 입력해 두면 반복 교정의 입력 오류가 줄어듭니다.
사용 방법
PG9607 · PG9602 압력 천칭
PG 터미널과 COM 포트 구성
PG9607과 PG9602는 PG 터미널이 사용자 인터페이스이며, 피스톤-실린더 데이터를 저장하고 상태를 보고하며 압력을 계산합니다. 호스트 컴퓨터는 RS-232 COM1이나 IEEE-488로 연결하고, COMPASS for Pressure로 무인 시험을 진행합니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| PG 터미널 | 계량 부품 데이터 저장, 동작·주변 조건 표시, 압력 계산 |
| COMPASS for Pressure | 점별 시험 절차 실행과 무인 반복 시험 |
| PG7000/PG9000 Embedded Software | 펌웨어 Ver 3.1.5.255 업데이트 |
| 잔여 진공 센서 (COM2) | 절대압 시험 때 벨자 내부 진공 읽기 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | 설치 장소의 중력가속도(g)를 입력하세요. |
| 2 | 절대압 시험에는 PG9600-VAC-REF를 장착하고 잔여 진공 센서를 COM2에 연결합니다. |
| 3 | PPC4 A700Ku 같은 자동 압력 컨트롤러를 COM3에 연결하세요. |
| 4 | AMH-100-VAC는 8핀 전원·통신 커넥터와 구동 공기 DESO, 진공 SESO 퀵 커넥터로 연결합니다. |
| 5 | 호스트 컴퓨터를 COM1 또는 IEEE-488에 연결하고 COMPASS for Pressure에서 점별 시험을 실행하세요. |
COM4는 여분 포트입니다. PG9607은 사용자가 준비한 진공 센서의 출력도 통합할 수 있으므로 기존 진공계를 연결하려면 사양을 먼저 검토하세요.
사양
PG9607 · PG9602
비교 사양
| 항목 | PG9607 | PG9602 |
|---|---|---|
| 압력 범위 | 절대압·게이지압 11 ~ 500 kPa | 13 kPa ~ 10 MPa (모듈 4종) |
| 피스톤-실린더 | PC-9607-5: 지름 50 mm, 2000 mm², 5 kPa/kg, 탄화텅스텐, 고정 피스톤·부상 실린더 | PC-9602-10 · -20 · -50 · -100 (탄화텅스텐, 단순 자유 변형) |
| 모듈 지름 · 면적 | 50 mm · 2000 mm² | 35 · 25 · 16 · 11 mm · 1000 · 500 · 200 · 100 mm² (10 · 20 · 50 · 100 kPa/kg 순) |
| 모듈별 압력 범위 | 단일 모듈 11 ~ 500 kPa | 13 ~ 1,000 kPa · 20 ~ 2,000 kPa · 50 ~ 5,000 kPa · 100 ~ 10,000 kPa |
| 감도 | 0.005 Pa + 0.5 ppm | 0.02 · 0.04 · 0.1 · 0.2 Pa + 0.5 ppm (10 · 20 · 50 · 100 kPa/kg 순) |
| 재현성 | ±(2 ppm + 0.05 Pa) | 2 · 2 · 2 · 3 ppm (10 · 20 · 50 · 100 kPa/kg 순) |
| 낙하 속도(최대 하중) | 500 kPa에서 0.25 mm/min 미만 | 질소 기준 0.3 · 0.5 · 0.7 · 1.2 mm/min (10 · 20 · 50 · 100 kPa/kg 순) |
| 플랫폼 품번 | 3821488 | 3821495 |
| 피스톤-실린더 품번 | PC-9607-5: 3782028 | PC-9602-10: 4131882 · -20: 4131907 · -50: 4131918 · -100: 4131929 |
시리즈 공통 사양
| 항목 | 사양 |
|---|---|
| 동작 매체 | 질소 · 헬륨 · 건조 공기 (이슬점 −40 °C 이하) |
| 최대 중량 부하 | 100 kg (MS-AMH-100 세트는 약 104.5 kg, 피스톤·벨을 포함한 총 부하 106 kg에서 최대 530 kPa) |
| 회전 | 2 ~ 99 rpm, 분해능 1 rpm, 속도·감속 측정 |
| 압력 연결 | 시험 포트 DH200 · 제어 간극 압력 포트 DH200 (6.35 mm 원추 왼나사 튜브용 글랜드 칼라 피팅) |
| 진공 챔버 연결 | 상부 ISO/KF 플랜지 40 mm 3개 · 50 mm 1개 |
| 원격 전자 모듈 포트 | ATM 포트 10-32 UNF |
| 통신 포트 | RS-232 (COM1 호스트 · COM2 잔여 진공 센서 · COM3 압력 컨트롤러 · COM4 여분) · IEEE-488 호스트 |
| 프로세서 | 플랫폼 Motorola 68302 · 터미널 Hitachi 64180 |
| 전원 | 85 ~ 264 V ac, 50/60 Hz, 최대 22 VA |
| 동작 온도 · 보관 온도 | 15 °C ~ 35 °C · −20 °C ~ 70 °C |
| 동작 습도 | 5 ~ 95 %RH, 비응축 |
| 베이스 크기 · 무게 | 34.1 × 54.3 × 52.3 cm (진공 제외), 34 kg |
| 진공 챔버 장착 크기 | 56 × 54.3 × 52.3 cm (진공 챔버 상단 기준) |
| 원격 전자 모듈 | 10.2 × 35.1 × 19.6 cm, 1.9 kg |
| PG 터미널 | 12 × 15 × 20 cm, 1.4 kg |
| 진공 기준 하드웨어 | 16 kg (옵션 PG9600-VAC-REF) |
| 피스톤-실린더 온도 | 0 ~ 40 °C, 분해능 0.01 °C, ±0.1 °C (장착대 PRT 2개) |
| 주변 온도 | 0 ~ 40 °C, 분해능 0.1 °C, ±1 °C |
| 기압 (내장 센서) | 70 ~ 110 kPa, 분해능 10 Pa, ±140 Pa, RS-232 외부 기압계 연결 가능 |
| 상대습도 | 5 ~ 95 %RH, 분해능 1 %RH, ±10 %RH |
| 피스톤 위치 | ±4.5 mm, 분해능 0.1 mm |
| 진공 센서 (옵션) | 0 ~ 13 Pa, 분해능 0.01 Pa, ±0.05 Pa + 읽음값의 0.5 % |
| 분동 재질 | 304L 비자성 스테인리스 강, 전해연마 |
| 분동 조정 오차 | 공칭값의 ±20 ppm (수동 세트), AMH 분동은 고정 조정 오차 없음 |
| 분동 질량 불확도 | ±5 ppm 또는 1 mg 중 큰 값 |
| PC-9607-5 최소 압력 | 11 kPa (압력 벨 사용 시, 절대압·게이지압) |
| PC-9607-5 호환 | PG7607 베이스와 호환, 기존 PC-7607-5는 PG9607 베이스에서 최대 190 kPa |
| 수동 분동 세트 | MS-7002-35 · -40 · -45 · -55 · -80 · -100 (MS-7001-35 포함) |
| 질량 벨 | MB-7002-0.8 (수동 분동 사용 시 별도 구입) |
| 자동 분동 핸들러 | AMH-100-VAC (옵션, PG9607 동작에 필수는 아님) |
| AMH 분동 세트 | MS-AMH-60 · -90 · -100 |
| AMH-100-VAC 전원 · 크기 · 무게 | 15 V dc, 2 A, 최대 30 W · 41 × 41 × 36 cm · 12 kg |
| AMH-100-VAC 동작 온도 | 15 °C ~ 35 °C |
| AMH 구동 공기 | 550 kPa (80 psi) ±10 % |
| AMH 진공 공급 | 대기압 기준 최소 50 kPa (7.5 psi) |
| AMH 연결 | 구동 공기 DESO 퀵 커넥터 · 진공 SESO 퀵 커넥터 (Swagelok QM 시리즈 호환) |
| 진공 기준 옵션 | PG9600-VAC-REF (벤트 밸브, CDG 진공 측정 키트, 스테인리스 벨자) |
| 수동 압력 제어 | 3990-801 (7 MPa) · 3990-803 (20 MPa) · MPC1-1000 (진공 ~ 7 MPa) |
| 자동 압력 제어 | PPC4 A700Ku (700 kPa) · A2Mu (2 MPa) · A14Mu (14 MPa) |
| 교정 소프트웨어 | COMPASS for Pressure |
| 적합 표기 | CE |
활용 분야
기체 압력 기준을
구성하는 현장
- 압력 표준실 — 질량, 중력, 치수로 압력을 실현하는 기준기로 하위 압력 표준기와 디지털 압력계를 교정합니다.
- 절대압 트랜스미터와 진공계 교정 — PG9607의 11~500 kPa 절대압으로 저압 절대압 계기를 점검합니다.
- 고압 기체 계기 교정 — PG9602 모듈을 바꿔 최대 10 MPa의 기체 압력 계기를 시험합니다.
- 야간 무인 시험 — AMH와 COMPASS로 게이지·절대 모드를 점별 자동 시험합니다.
선택 가이드
압력 범위로 고르는
PG9607 · PG9602
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 11 ~ 500 kPa의 절대압·게이지압을 한 대로 다룰 때 | PG9607 | 피스톤 1개로 두 모드를 모두 구성하며, 감도가 0.005 Pa + 0.5 ppm으로 가장 미세합니다. |
| 13 kPa ~ 10 MPa의 기체 압력이 필요할 때 | PG9602 | 모듈 4종을 바꿔 10 kPa/kg부터 100 kPa/kg까지 압력비를 고를 수 있어 넓은 범위를 한 플랫폼으로 다룹니다. |
| 기체 절대압을 7 MPa까지 넓게 다룰 때 | PG7601 | 7 kPa ~ 7 MPa 범위를 하나의 플랫폼으로 포괄해 기체 절대압을 넓게 교정합니다. |
| 기체 압력을 110 MPa까지 올려야 할 때 | PG7202 | 고압 기체 범위를 다루는 상위 플랫폼입니다. |
구성·옵션
PG9607 기본 구성과
주문 품목
| 구분 | 내용 |
|---|---|
| 기본 구성 | PG9607 플랫폼, 원격 전자 모듈, PG 터미널, PC-9607-5 피스톤-실린더 |

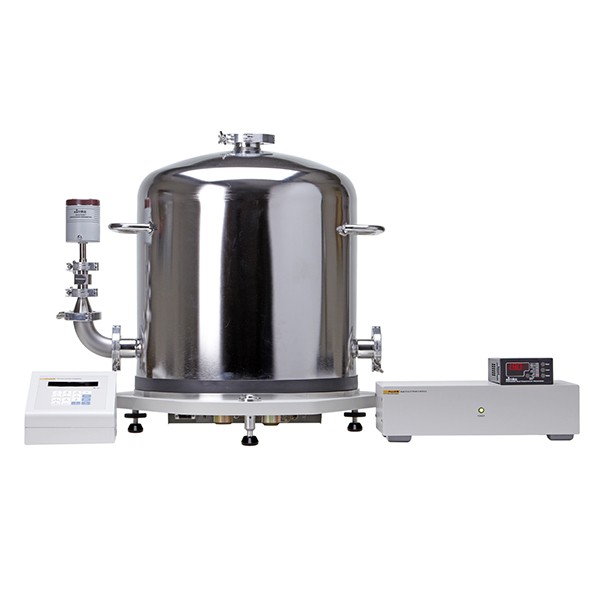

| 옵션 | PG9600-VAC-REF 진공 기준 하드웨어(절대압 시험에 필요), AMH-100-VAC 자동 분동 핸들러 |
| 액세서리 | 수동 분동 세트 MS-7002 계열 35 ~ 100 kg, 질량 벨 MB-7002-0.8 |
| 품번 | PG9607 · PG9602 · PC-9607-5 · PC-9602-10 · -20 · -50 · -100 |
| 주문 때 알려 주실 것 | 필요한 압력 범위, 절대압 또는 게이지압 여부, 설치 장소의 중력값 |
교정 연계
피스톤-실린더의 유효단면적과 분동 질량은 정기적으로 재교정해야 소급 계통이 유지됩니다. PG9607·PG9602 재교정 항목이 (주)테솔의 KOLAS 인정 범위에 드는지 확인해 안내해 드립니다.
관련 제품
PG9607과 함께 보는
압력 기준기
- Fluke Calibration PG7302 오일 피스톤 게이지 (500 MPa)
- Baluntech BL522 자동 기체 피스톤 게이지
- Fluke Calibration P3100 유압식 분동식 압력교정기
500 kPa 이하 절대압 교정에는 어떤 모델을 선택합니까?
PG9607이 맞습니다. 10 MPa까지 필요하면 PG9602를 사용하며, PG9602는 모듈 4종으로 13 kPa부터 범위를 나눠 구성합니다.
PG9607의 감도와 재현성은 측정 불확도와 같은 값입니까?
아닙니다. 별개의 값입니다. 0.005 Pa + 0.5 ppm은 감도, ±(2 ppm + 0.05 Pa)는 재현성이며, 측정 불확도는 교정 성적서와 기술노트 0180TN12로 산출합니다.
PG9607 시험에 사용하는 기체에 제한이 있습니까?
네, 질소, 헬륨, 이슬점 −40 °C 이하의 건조 공기를 사용합니다. 수분이 섞이면 피스톤-실린더 낙하 속도가 변하므로 건조 공기는 이슬점을 반드시 관리하세요.
PG9607로 절대압을 시험하려면 무엇이 더 필요합니까?
PG9600-VAC-REF 진공 기준 하드웨어가 필요합니다. 벤트 밸브와 CDG 진공 측정 키트, 스테인리스 벨자로 구성되며 잔여 진공 센서는 COM2 포트로 연결합니다.
