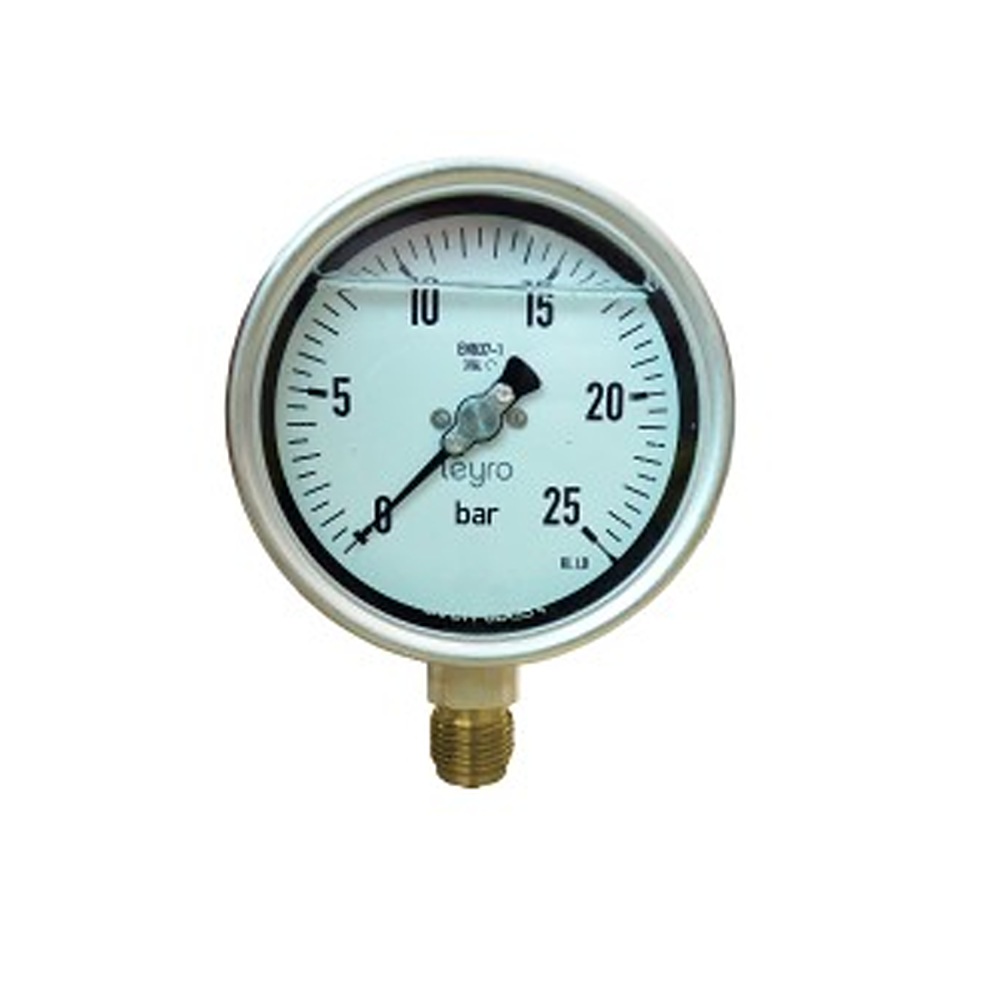

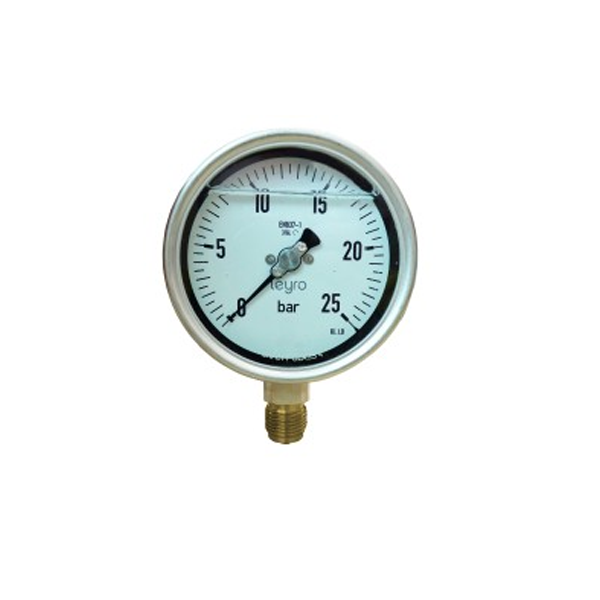

Leyro RCH Pressure manometer

Leyro RCH Pressure manometer

MODEL
RCH
브랜드
LEYRO INSTRUMENTS
제품문의 구매하기

배관·탱크 압력을 현장에서
읽는 스테인리스 부르동관 압력계

ARMATURENBAU RCh / RChG 스테인리스 부르동관 압력계

견적 받기

Leyro 국내 정식 공급 파트너

ARMATURENBAU RCh는 304 스테인리스 바요넷 링 케이스에 EN 837-1 정확도 등급 1.0을 갖춘 부르동관 압력계(Bourdon Tube Pressure Gauge)로, 케이스에 글리세린을 채운 RChG까지 0 ~ 0.6 bar부터 1,600 bar의 배관·탱크 압력을 현장에서 읽습니다.

케이스는 4, 6, 10 in 세 가지 크기에서 설비에 맞춰 고르고, 접액부는 황동 계열부터 316 스테인리스, 모넬까지 매체에 맞춰 선택합니다. 독일 ARMATURENBAU가 제조하고 Leyro Instruments를 거쳐 공급되는 이 압력계는 (주)테솔이 국내에 공식 공급합니다.

1.0급

EN 837-1 정확도 등급

250 mm

RCh 최대 케이스 크기

1,600 bar

-3 형 범위 상한

IP65

RChG 100·160 (2.5 bar 이상)

특징

현장 설비에 맞춘
케이스와 접액부

핵심 특징현장에서 달라지는 점
EN 837-1 1.0급공정 압력의 상시 감시와 비교 점검에 필요한 정확도 등급을 갖춰 계기 선정 기준이 명확합니다.
304 스테인리스 바요넷 링 케이스1.4301 소재의 케이스라 부식성 분위기의 설비에서도 외관과 밀봉 상태가 유지됩니다.
블로아웃 플러그부르동관 파손 시 케이스 뒷면으로 압력이 빠져 전면 파편이 튀는 위험을 낮춥니다.
-3 · -1 · -6 접액부 선택스테인리스, 황동·청동, 모넬 중 매체에 맞는 재질을 고르므로 접액부 부식에 따른 교체 주기가 늘어납니다.
글리세린 충전 RChG진동이 있는 배관에서 지침 떨림이 줄어 값을 안정적으로 읽습니다.
NACE 사워가스형 옵션사워가스 환경 라인에 맞춘 사양을 주문 단계에서 지정합니다.

모델 선정

RCh와 RChG,
케이스 크기 고르기

RCh는 100, 160, 250 mm 케이스로 나오고 RChG는 100, 160 mm 두 가지입니다. 블로아웃 구조는 RCh가 뒷면 1 in(지름 25 mm) 플러그이고, RChG 100은 1½ in(지름 40 mm) 플러그, RChG 160은 케이스 상부 장치입니다.

RChG 100·160은 2.5 bar 이상 범위에서 IP65, RCh는 IP54를 갖추므로 물이 튀는 실외 설비에는 글리세린 충전형이 적합합니다. 패널 설치는 뒷면 플랜지(Rh)나 전면 플랜지(Fr)를 지정하며, 전면 플랜지 컷아웃은 지름 104, 164, 254 mm입니다.

연결 나사 규격과 방향

G ½ B(½ in BSP) 하부 연결이 기본이고 뒷면 하부 연결은 기호 r로 지정합니다. 접속 나사는 ½ in NPT와 M20×1.5도 선택할 수 있으며, 고압 구간은 M16×1.5 또는 9/16-18 UNF 암나사로 ¼ in 튜브를 연결합니다.

사양

1.0급 다이얼의
범위와 접액부

항목사양
정확도 등급1.0 (EN 837-1)
케이스바요넷 링, 1.4301 (304 SS), 나사식 · 용접식(코드 v, -3 형만, 250 mm 제외)
공칭 크기RCh: 100 · 160 · 250 mm (4 · 6 · 10 in) · RChG: 100 · 160 mm (4 · 6 in)
안전 구조NCS 100(4 in): EN 837-1 S1, 블로아웃 장치
블로아웃 장치RCh: 뒷면 1 in (지름 25 mm) 플러그 · RChG 100: 뒷면 1½ in (지름 40 mm) 플러그 · RChG 160: 케이스 상부 장치
케이스 환기RChG 100: 없음, 멤브레인으로 내부 압력 평형 · RChG 160: 블로아웃 장치로 환기
충전RChG: 글리세린
보호 등급IP54 · RChG 100·160은 2.5 bar 이상 범위에서 IP65
범위-3 형: 0 ~ 0.6 bar (0 ~ 10 psi) ~ 0 ~ 1,600 bar (0 ~ 20,000 psi) · -1 형 · -6 형(모넬): 0 ~ 0.6 bar ~ 0 ~ 1,000 bar (0 ~ 15,000 psi)
진공·복합 범위-1,200 ~ 0 mbar, -1 ~ 0 bar, -1 ~ 0.6 bar, -1 ~ 1.5 bar, -1 ~ 3 bar, -1 ~ 5 bar, -1 ~ 9 bar, -1 ~ 15 bar 등
접액부 -3 형연결부 · 부르동관 1.4571 (316 SS), 아르곤 아크 용접 · 40 bar 미만 C형, 60 bar 초과 나선형 · 1,600 bar 부르동관은 NiFe 합금 나선형
접액부 -1 형황동 연결부, 부르동관 청동 C형(40 bar 미만, 연납땜) 또는 316 SS 나선형(60 bar 초과, 은납땜)
접액부 -6 형모넬 (0 ~ 0.6 bar ~ 0 ~ 1,000 bar)
창-3 형: 접합 안전유리 · -1 형: 계기용 유리 · 아크릴(PMMA) 또는 폴리카보네이트(PC) 선택
무브먼트-3 형: 스테인리스 · -1 형: 황동 · 독일은 · 실리콘 댐핑 선택
다이얼 · 지침알루미늄, 흰색 바탕에 검은 눈금 · 알루미늄 검은 지침
공정 연결G ½ B (½ in BSP) 하부 기본 · 뒷면 하부(코드 r) · ½ in NPT · M20×1.5 선택
소경 연결G ¼ B: -1 형 0 ~ 600 bar, -3 · -6 형 0 ~ 1,000 bar까지 · ¼ in NPT · M12×1.5 (250 mm 제외)
고압 암나사0 ~ 60 bar 이상 범위: M16×1.5 또는 9/16-18 UNF, ¼ in 튜브 60° 콘
설치뒷면 플랜지(Rh) · 전면 패널 플랜지(Fr), 컷아웃 지름 104 · 164 · 254 mm
지침 · 표시 옵션조정식 지침, 고정 적색 지침, 최소·최대 드래그 지침(2.5 bar 이상), 적색·녹색 플라스틱 클립(250 mm 제외)
수신 게이지 옵션0.2 ~ 1 bar, 0 ~ 100 % 선형 눈금, ASME B40.1 Grade 2A (±0.5 %)
세정·시험 옵션헬륨 누설 시험 10⁻⁹ mbar·l/s (-3 · -6 형) · 탈지·탈유(0 ~ 600 bar까지) · 무실리콘형
산소용 옵션0 ~ 600 bar까지, 탈지·탈유, 지름 0.3 mm 오리피스 제한 나사, 산소 표식 다이얼 · EN 837-1 S3 안전 구조 요구
선박 승인 옵션German Lloyd 또는 러시아 선급 (NCS 100 · 160)
제한 나사오리피스 지름 0.8 · 0.6 · 0.3 mm (0.3 mm는 모넬 제외)
기타 옵션폭연 방호, 측정점 표식, 특수 눈금·다이얼 문구, GOST형, NACE 사워가스형, 냉동용 온도 눈금(NCS 100), 케이스 부품 1.4404 (316L), 충전 없는 IP65형, RChG 100·160-3 주위 -40 °C, 충전 없는 형 매체 300 °C까지
부속리밋 스위치 DS 1291 · 격막 실 · 전기 부속

활용 분야

배관·탱크 압력을
현장에서 확인

  • 유틸리티 배관 — 공기, 물, 증기 라인의 압력을 현장에서 눈으로 확인합니다.
  • 공정 라인과 탱크 — 모넬 접액부 -6 형으로 부식성 매체의 압력을 감시합니다.
  • 사워가스 환경 — NACE 사양 옵션을 지정한 라인의 압력을 읽습니다.
  • 고압 라인 — -3 형으로 최대 1,600 bar까지 압력을 표시합니다.
  • 진동이 있는 설비 — 글리세린 충전 RChG로 지침 떨림을 줄입니다.

선택 가이드

설치 조건별
RCh 선택 기준

이럴 때 (현장 조건)권장 모델선택 이유
일반 배관에서 1.0급 현장 표시가 필요할 때RCh세 가지 케이스 크기와 뒷면 블로아웃 플러그 구성입니다.
진동 배관이나 물이 튀는 실외 설비일 때RChG글리세린 충전으로 지침 떨림을 줄이고 2.5 bar 이상에서 IP65입니다.
깨지지 않는 전면과 S3 안전 구조가 필요할 때RSCh · RSChGEN 837-1 S3 안전 구조를 갖춘 모델입니다.
정밀 디지털 기준 게이지가 필요할 때Fluke 700G다중 모델 범위의 정밀 디지털 테스트 게이지입니다.

구성·옵션

모델 코드와
주문 구성

  • 기본 모델 — RCh(충전 없음), RChG(글리세린 충전).
  • 접액부 — -1 형(황동 계열), -3 형(스테인리스), -6 형(모넬).
  • 케이스 구성 — 나사식이 기본이며 코드 v는 용접식(-3 형만), 연결 위치는 하부가 기본이고 코드 r은 뒷면 하부입니다.
  • 설치 — 없음(기본), 뒷면 플랜지 Rh, 전면 플랜지 Fr. 주문 예: RCh 100-3 rFr, 0 ~ 6 bar, G ½ B.
