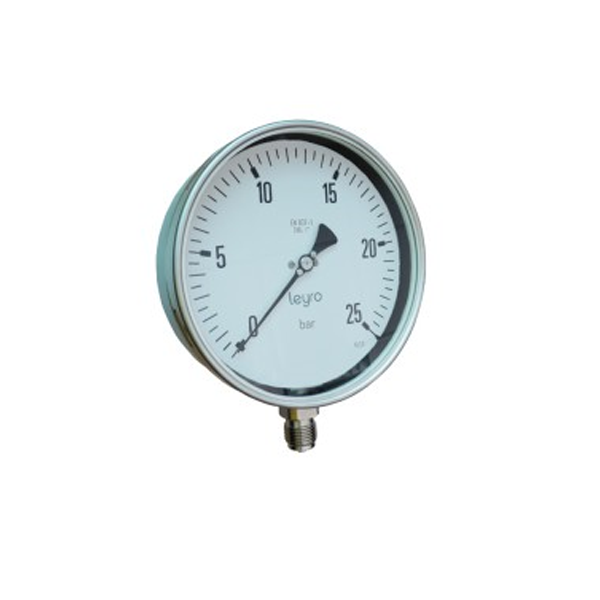

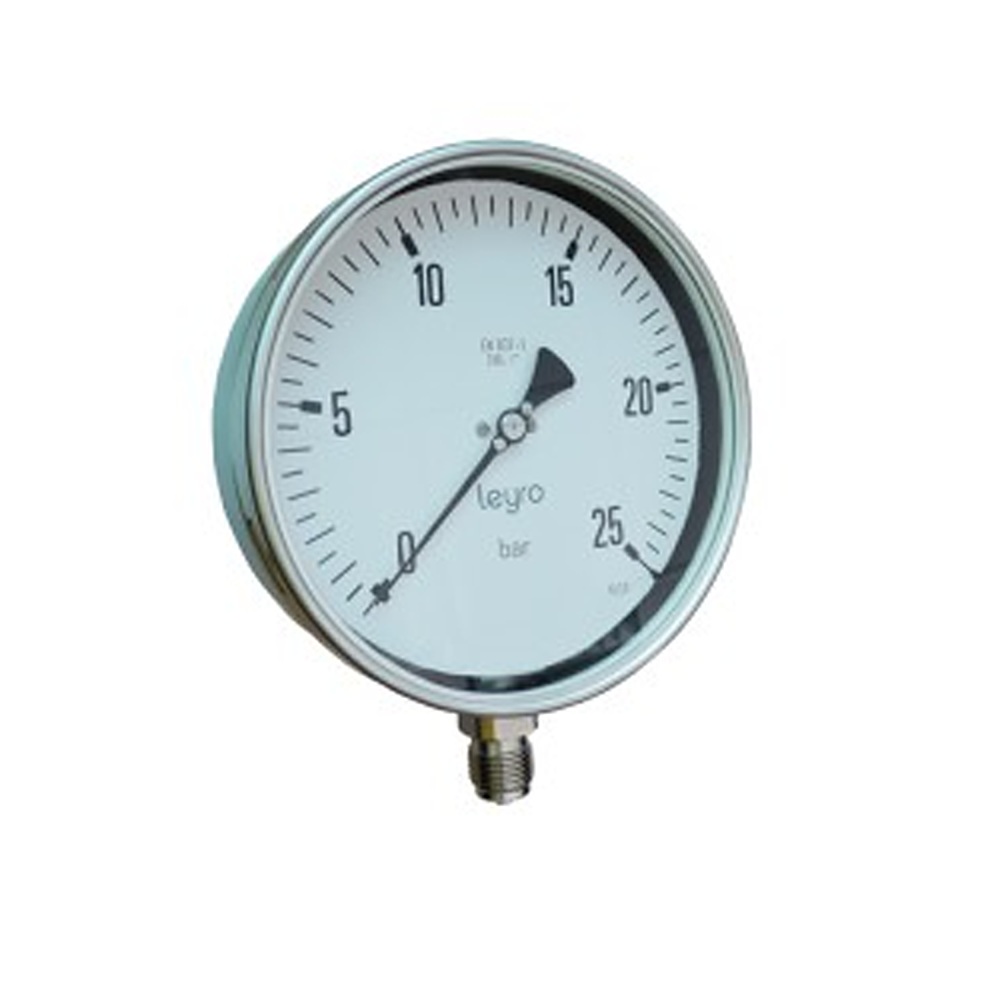

Leyro RSC-H Pressure manometer

Leyro RSC-H Pressure manometer

MODEL
RSC-H
브랜드
LEYRO INSTRUMENTS
제품문의 구매하기

과압에도 전면이 깨지지 않는
안전형 부르동관 압력계

ARMATURENBAU RSCh / RSChG 안전형 부르동관 압력계

견적 받기

Leyro 국내 정식 공급 파트너

ARMATURENBAU RSCh는 깨지지 않는 일체형 전면과 블로아웃 뒷면을 갖춘 EN 837-1 안전 등급 S3 부르동관 압력계(Safety Pattern Pressure Gauge)로, 글리세린을 채운 RSChG까지 0 ~ 0.6 bar부터 1,600 bar, 고압 연결 시 2,500 bar의 압력을 1.0급으로 읽습니다.

과압으로 부르동관이 파손되어도 전면은 깨지지 않고 압력은 뒷면으로 빠지므로, 고압 가스 설비에서 파편이 작업자 쪽으로 튀는 위험을 구조로 차단합니다. 독일 ARMATURENBAU가 제조하고 Leyro Instruments를 거쳐 공급되는 이 안전형 압력계는 (주)테솔이 국내에 공식 공급합니다.

S3

EN 837-1 안전 등급

1.0급

EN 837-1 정확도 등급

2,500 bar

-3 형 고압 연결 범위 상한

-40 °C

RSChG 주위 온도 (요청 시)

특징

파편과 과압에
대비한 안전 구조

핵심 특징현장에서 달라지는 점
EN 837-1 S3 안전 등급안전 구조를 등급으로 확인하므로 고압·고위험 설비의 계기 선정 근거가 분명해집니다.
깨지지 않는 일체형 전면파손 사고에도 전면 파편이 튀지 않아 계기 앞에서 읽는 작업자를 보호합니다.
블로아웃 뒷면과압이 걸리면 압력이 뒷면으로 방출되어 전면이 보호됩니다.
1.0급 정확도EN 837-1 1.0급 기준으로 공정 압력의 상시 감시에 충분한 정확도를 확보합니다.
고압 연결 2,500 bar-3 형의 고압 연결은 G ½ B 연결 대비 측정 상한을 넓혀 초고압 라인을 하나의 계기 시리즈로 정리합니다.
글리세린 충전 RSChGIP65 보호 등급과 진동 흡수로 실외·진동 설비에서도 값이 안정적입니다.

안전 구조

S3의 의미와
검증 범위

S3는 EN 837-1이 규정한 안전 구조 등급으로, 깨지지 않는 일체형 전면과 블로아웃 뒷면이 짝을 이룹니다. 이 구조는 1,000 bar까지의 범위에서 검증되었으므로 그 이상 범위를 선택할 때는 안전 구조 적용 여부를 주문 단계에서 반드시 확인하세요.

케이스는 1.4301(304 SS) 바요넷 링이고 크기는 100, 160 mm(4, 6 in) 두 가지입니다. 250 mm 큰 케이스가 필요하면 일반형 RCh를 검토합니다.

고압 연결로 2,500 bar까지

-3 형은 G ½ B 연결에서 1,600 bar까지, 고압 연결에서 2,500 bar까지 사용하며 모넬(-6 형) 접액부는 1,000 bar까지입니다. 연결 방식이 상한 범위를 결정하므로 계기와 배관 피팅의 규격을 함께 확정합니다.

사양

S3 안전형의
범위와 접액부

항목사양
안전 등급EN 837-1 S3: 깨지지 않는 일체형 전면 · 블로아웃 뒷면 (1,000 bar까지 범위에서 검증)
정확도 등급1.0 (EN 837-1)
케이스 크기100 · 160 mm (4 · 6 in)
범위-3 형: 0 ~ 0.6 bar ~ 0 ~ 1,600 bar (고압 연결 시 0 ~ 2,500 bar) · -1 형 · -6 형(모넬): 0 ~ 1,000 bar까지
접액부-3 형: 1.4571 (316 SS) 연결부 · 부르동관 (1,600 bar는 NiFe 합금) · -1 형: 황동 · 청동 · -6 형: 모넬 부르동관
케이스바요넷 링, 1.4301 (304 SS)
보호 등급IP54 · RSChG IP65
충전RSChG: 글리세린
공정 연결G ½ B (½ in BSP) 하부 (RSCh 100은 뒷면 하부도 가능)
저온 대응RSChG 주위 -40 °C까지 (요청 시)

활용 분야

안전 구조가 필요한
고압·고위험 설비

  • 고압 가스 라인 — 고압 연결 -3 형으로 높은 압력 구간을 측정합니다.
  • 사고 위험이 큰 설비 — 깨지지 않는 전면과 블로아웃 뒷면을 갖춘 S3 안전형을 적용합니다.
  • 매체별 설비 — 접액부를 -3, -1, -6 형 중에서 매체에 맞춰 고릅니다.
  • 저온 설비 — 요청하면 주위 -40 °C까지 대응하는 RSChG를 사용합니다.
  • 실외 설비 — IP65 RSChG로 물줄기가 닿는 곳에 설치합니다.

선택 가이드

요구 안전 등급별
RSCh 선택

이럴 때 (현장 조건)권장 모델선택 이유
깨지지 않는 전면과 블로아웃 뒷면이 필요할 때RSCh · RSChGEN 837-1 S3 안전형이며 케이스는 두 가지 크기입니다.
250 mm 큰 케이스가 필요할 때RCh케이스 세 가지 크기의 일반형입니다.
뒷면 블로아웃 구조의 일반형이면 충분할 때RCh · RChG뒷면 블로아웃 플러그를 갖춘 1.0급 구성입니다.

구성·옵션

모델과 범위
형식 구성

  • 모델 — RSCh(충전 없음), RSChG(글리세린 충전).
  • 케이스 크기 — 4 in과 6 in 두 가지.
  • 범위 형식 — -3 형, -1 형, -6 형(모넬).
  • 고압 연결 — -3 형 2,500 bar까지.
  • 공정 연결 — G ½ B(½ in BSP) 하부, RSCh 100은 뒷면 하부 연결도 가능.
